NVIDIA® MFS1S00系列 200Gb/s QSFP56 有源光缆（AOC）
产品型号：MFS1S00-H020V
核心价值主张
NVIDIA MFS1S00-H020V是一款20米长、基于VCSEL激光技术的有源光缆（AOC），专为200Gb/s InfiniBand HDR和200Gb以太网系统而优化。它完美解决了中距离（20米）机柜间或跨机柜高带宽互连的挑战，在提供卓越性能的同时，具备智能管理、高可靠性和部署灵活性，是现代化数据中心网络升级的关键组件。

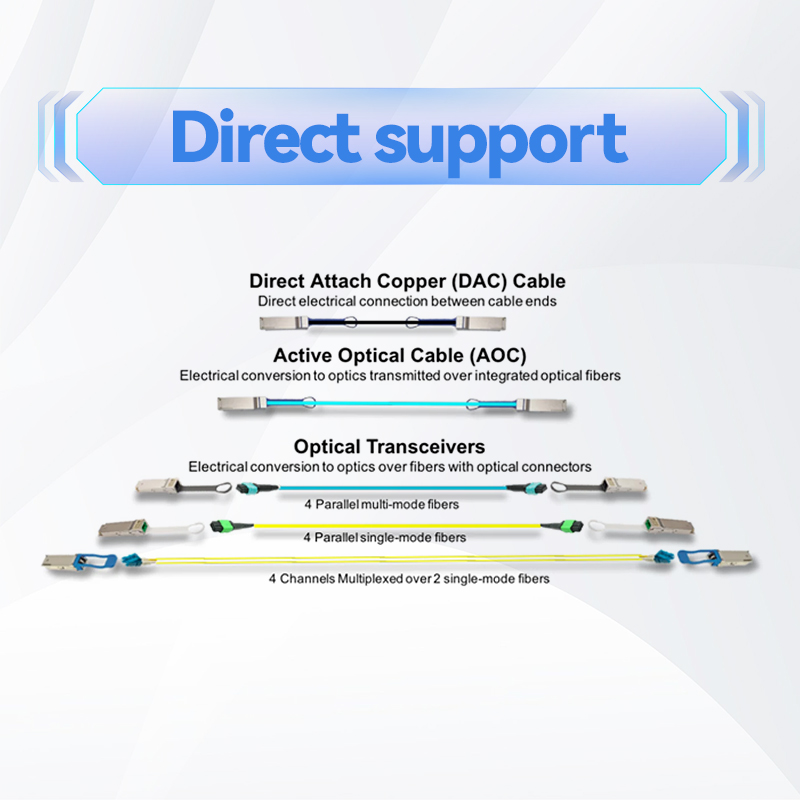

- 中距离高性能互连：20米传输距离，完美覆盖数据中心内典型机柜间连接场景，提供比铜缆更远、比独立光模块更便捷的解决方案。
- 双协议与智能速率适配：全面兼容InfiniBand HDR和200GbE，支持PAM4与NRZ两种调制模式，可通过软件灵活切换，适应不同网络环境。
- 全链路可视化与诊断：集成先进的数字诊断监控（DDM）功能，实时监测光功率、温度、电压等关键参数，实现预防性维护，降低运维风险。
- 即插即用与高能效：支持热插拔，典型功耗约5.0W（每端），并具备低功耗模式，简化部署流程，优化数据中心能效（PUE）。
产品概述
MFS1S00-H020V是NVIDIA LinkX™高性能互连解决方案中的重要产品。该有源光缆两端均配备标准的QSFP56连接器，内部采用四通道VCSEL（垂直腔面发射激光器）多模光纤收发技术。每通道支持最高50Gb/s数据速率，通过4x50Gb/s PAM4调制聚合实现200Gb/s总带宽，同时也支持25.78125 GBd NRZ调制以兼容EDR等高速率标准。电缆内置信号重定时器，可有效补偿信号在长距离传输中的损耗和抖动，确保端到端的信号完整性。其完备的SFF-8636管理接口为网络管理员提供了前所未有的控制与洞察能力。
关键特性
- 200Gb/s超高带宽：支持下一代数据中心所需的极高数据吞吐量，适用于AI训练、高性能计算和大数据分析。
- 灵活的信号调制与速率选择：支持53.125 GBd PAM4（用于HDR/200GbE）和25.78125 GBd NRZ（用于EDR）调制，速率可通过I²C寄存器配置。
- 可编程链路优化：具备可编程发送端输入均衡、接收端输出幅度及预加重功能，允许针对特定链路条件进行微调，最大化性能余量。
- 全面的数字诊断监控（DDM）：实时、独立监控每个通道的发送/接收光功率、激光器偏置电流、模块温度和供电电压，并提供预警/报警阈值。
- 丰富的故障告警机制：支持信号丢失（LOS）、时钟丢失（LOL）、发送端故障（Tx Fault）等状态检测，并通过中断引脚（IntL）及时上报。
- 行业标准兼容：机械与电气接口符合SFF-8665（QSFP56），管理接口符合SFF-8636，确保与主流设备的广泛兼容性。
- 可靠环保设计：采用低烟无卤（LSZH）护套，水蓝色外观便于识别，符合RoHS指令及多项国际安全与EMC认证。
详细规格参数
电气与操作规格
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 供电电压 (Vcc) | 3.135 | 3.3 | 3.465 | V | 单3.3V供电 |
| 功耗 (每端，重定时开启) | - | 4.8 | 5.0 | W | 典型值，两端合计约9.6W |
| 工作壳温 | 0 | - | 70 | °C | DDM内部温度读数允许至75°C |
| 信号速率 (PAM4) | -100 ppm | 53.125 | +100 ppm | GBd | 适用于InfiniBand HDR, 200GbE |
| 信号速率 (NRZ) | -100 ppm | 25.78125 | +100 ppm | GBd | 适用于InfiniBand EDR等 |
机械与光学规格（MFS1S00-H020V）
| 参数 | 规格 | 备注 |
|---|---|---|
| 长度 | 20 米 | 从一端连接器到另一端连接器的总长，公差 +500 / -0 mm |
| 光纤类型 | 多模光纤 (MMF) | OM3或OM4级别，支持最长100米传输 |
| 线缆外径 | 3.0 ± 0.2 mm | - |
| 最小弯曲半径 | 30 mm | 安装与操作时必须遵守，以确保性能和寿命 |
| 线缆护套颜色 | 水蓝色 (Aqua) | 行业标准多模光纤识别色 |
| 连接器类型 | QSFP56 (两端相同) | 符合SFF-8665机械规范 |
绝对最大额定值
重要安全提示：严禁超过以下额定值，否则将导致产品永久性损坏。此仅为应力极限，不表示产品可在此条件下正常工作。
- 供电电压：-0.3V 至 +3.6V
- 数据输入电压：-0.3V 至 +3.465V
- 控制输入电压：-0.3V 至 +4.0V
- 存储温度：-40°C 至 +85°C
- 光损伤阈值： > 3.4 dBm
订购信息与型号释义
当前型号： MFS1S00-H020V
型号释义： MFS1S00-HxxxV
xxx = 以米为单位的长度代码 (020 代表 20米)
V = 产品版本/系列标识符
产品描述： NVIDIA有源光缆，最高200Gb/s VPI（支持InfiniBand HDR & 200Gb以太网），QSFP56接口，长度20米。

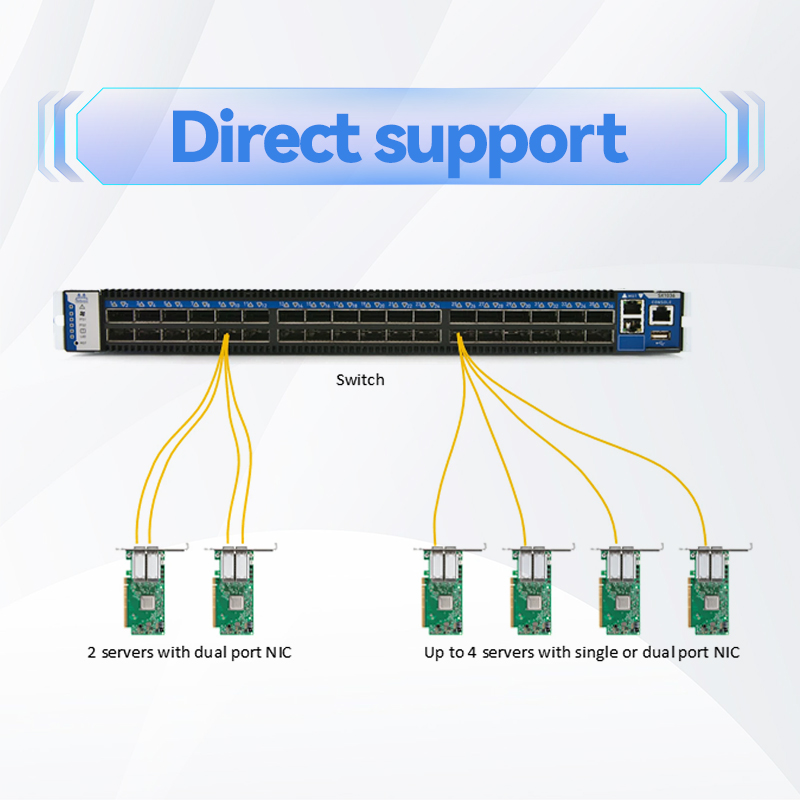

典型应用： 用于连接200Gb/s InfiniBand HDR交换机与服务器；构建200GbE骨干网络（如SN3700与SN4600交换机互连）；高性能计算（HPC）集群中节点间中距离互连；企业数据中心内跨机柜的高带宽、低延迟连接。
合规、保修与支持
安全与合规认证： 激光安全等级为Class 1 (符合IEC 60825-1/2 及 21 CFR 1040标准)。已通过CB、cTUVus、CE（安全）、CE、FCC Class A、ICES、RCM、VCCI（电磁兼容）等全球主要认证。
静电放电（ESD）防护： 产品出厂时所有连接器均配有保护帽。在安装到设备的QSFP插槽时，必须遵循标准的ESD防护规程，如使用接地手环和防静电工作台。
操作与维护建议： 在连接前请确保光纤连接器端面清洁。建议使用专业的光纤清洁工具。避免弯折半径小于30mm，并确保线缆不受挤压。
注：本文档内容基于NVIDIA于2023年1月发布的产品规格书（版本1.3）。产品规格可能更新，订购前请咨询NVIDIA或其授权代理商以获取最新信息。
