产品概述

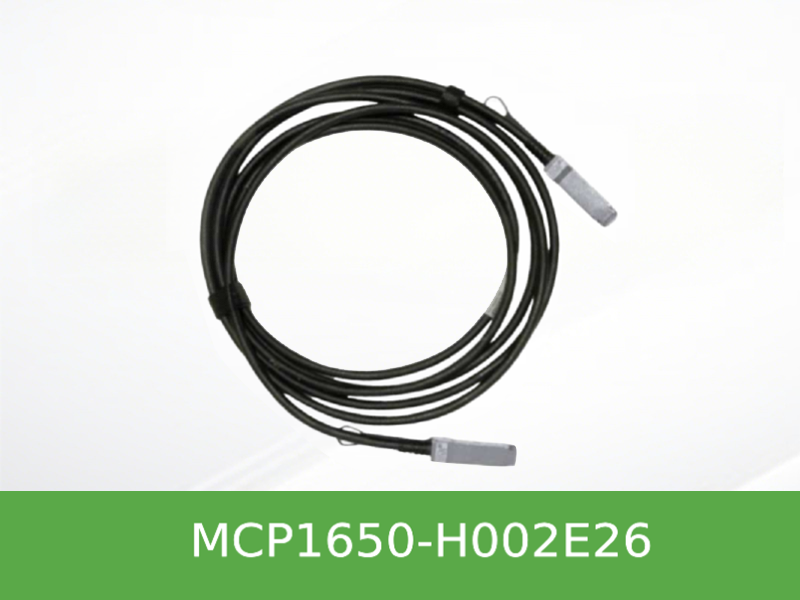

NVIDIA Mellanox MCP1650-H002E26 是一款 200Gb/s QSFP56 无源直连铜缆 (DAC)，专为 InfiniBand HDR 应用设计。它提供高性价比、低功耗的短距离互联解决方案，是数据中心内机柜内部或相邻机柜间连接交换机、服务器和存储设备的理想选择。该线缆包含 8 对高速铜缆，每对支持 50Gb/s PAM4 调制，总带宽达 200Gb/s。MCP1650-H002E26 长度为 2 米，采用 26 AWG 线规，并配有 LSZH (低烟无卤) 护套，符合现代数据中心的环保与安全要求。
主要特征
- HDR 速率支持 — 完全符合 IBTA InfiniBand HDR 规范，支持 4x 50Gb/s PAM4 调制，提供 200Gb/s 的聚合数据吞吐量，满足高性能计算和 AI 集群的带宽需求。
- 极低功耗 — 作为无源铜缆，功耗低于 0.1W，几乎可以忽略不计，有助于降低数据中心的整体能耗和散热要求。
- 可靠的信号完整性 — 在与 Mellanox InfiniBand HDR 系统配合使用时，误码率 (BER) 优于 1E-15，确保数据传输的准确性和可靠性。
- 灵活的布线设计 — 2 米长度适用于机柜内或相邻机柜间的连接。线缆外径 7.1 ± 0.4mm，单次弯曲半径 47mm，便于在狭小空间内进行布线管理。
- 环保与合规性 — 符合 RoHS 标准，采用 LSZH (低烟无卤) 护套和 LF (无铅) HF (无卤) PCB，提高产品在火灾情况下的安全性。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MCP1650-H002E26 |
| 线缆类型 | 无源直连铜缆 (Passive DAC) |
| 封装形式 | QSFP56 至 QSFP56 |
| 协议 | InfiniBand HDR |
| 数据速率 | 200Gb/s (4x 50Gb/s PAM4) |
| 线缆长度 | 2 米 (2.0 ± 0.05m) |
| 线规 (AWG) | 26 AWG |
| 线缆外径 | 7.1 ± 0.4 mm |
| 最小弯曲半径 (单次) | 47 mm |
| 最小弯曲半径 (反复) | 94 mm |
| 特性阻抗 | 100Ω ± 10Ω |
| 传播延迟 | 4.5 ns/m (典型值) |
| 最大功耗 | < 0.1W |
| 电源电压 | 3.135V 至 3.465V |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 管理接口 | I²C (SFF-8636) |
| 护套材质 | LSZH (低烟无卤) |
| RoHS | 符合 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCP1650-H00AF30 | 200Gb/s QSFP56 无源铜缆, LSZH, 0.5m, 30AWG | 超短距离 (0.5m)，用于机箱内背靠背连接 |
| MCP1650-H001E30 | 200Gb/s QSFP56 无源铜缆, LSZH, 1m, 30AWG | 短距离 (1m)，适用于同机柜内相邻设备 |
| MCP1650-H01AE30 | 200Gb/s QSFP56 无源铜缆, LSZH, 1.5m, 30AWG | 较短距离 (1.5m)，30AWG 线规 |
| MCP1650-H002E26 | 200Gb/s QSFP56 无源铜缆, LSZH, 2m, 26AWG | 2 米长度，26AWG 线规，适用于同机柜或相邻机柜连接 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MCP1650-H002E26 200Gb/s QSFP56 DAC 线缆的主要应用场景是什么？
A: 它主要用于 InfiniBand HDR 网络中的短距离互联，例如将服务器上的 HDR QSFP56 网卡连接到柜顶交换机，或用于交换机之间的级联。2 米的长度非常适合同机柜内或相邻机柜间的设备连接。
Q: 无源 DAC 线缆和有源光缆 (AOC) 相比有哪些优缺点？
A: 无源 DAC 的主要优点是成本低、功耗极低（<0.1W），且无需额外的电光转换。缺点是传输距离有限（通常小于 5 米），且线缆相对较粗较重。对于 2 米内的机柜内连接，DAC 是性价比最高的选择。
Q: 这款线缆支持哪些管理功能？
A: 线缆两端 QSFP56 连接器内均包含符合 SFF-8636 规范的 EEPROM，可以存储线缆类型、长度、序列号等信息。主机系统可以通过 I²C 接口读取这些信息，用于设备识别和链路管理。
Q: 部署 MCP1650-H002E26 时对布线有什么要求？
A: 需要注意线缆的最小弯曲半径。对于 2 米 26AWG 版本，单次弯曲半径不应小于 47mm，反复弯曲半径不应小于 94mm。过度的弯折可能会损坏内部导体，影响信号质量。建议参考 NVIDIA 线缆管理指南进行布线。
