产品型号MCP7H50-H002R26
线缆类型Direct Attach Copper (DAC) Splitter Cable
接头类型QSFP56 转 2x QSFP56
数据速率200Gb/s HDR 转 2x 100Gb/s HDR100
线规 (AWG)26
线缆长度2 m
外护套材质LSZH (Low Smoke Zero Halogen)
符合标准IBTA InfiniBand HDR, SFF-8665, SFF-8636
产品概述

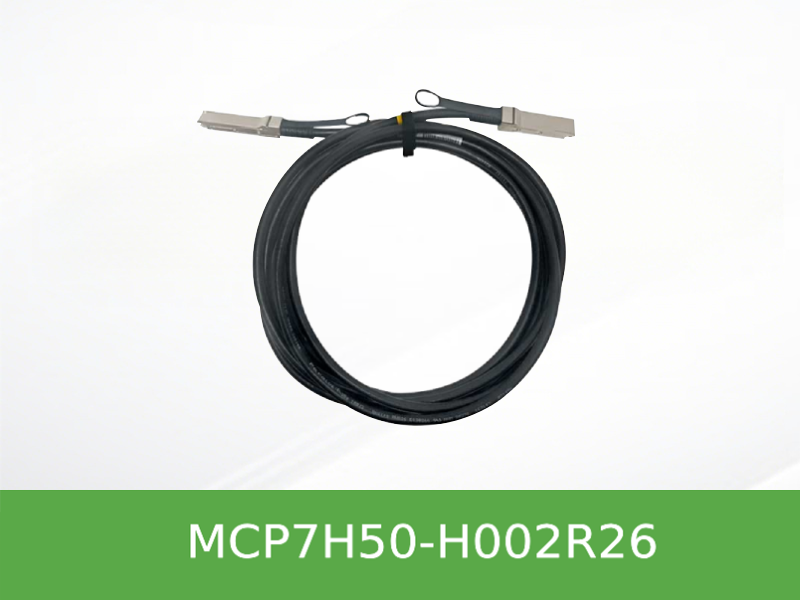

MCP7H50-H002R26 是一款 Mellanox LinkX 系列 200Gb/s HDR 转双口 100Gb/s HDR100 无源铜芯分叉线缆，专为高性能 InfiniBand 网络设计。该线缆一端为 QSFP56 接口，拆分出两个 QSFP56 接口，支持 4x 50Gb/s PAM4 调制技术，并完全符合 IBTA InfiniBand HDR 标准。它提供了一种低功耗、低成本的短距离互连方案，尤其适用于对密度和能效有严苛要求的 200Gb/s 数据中心环境。
主要特征
- 高速拆分传输 — 实现 200Gb/s (HDR) 至 2x 100Gb/s (HDR100) 的数据拆分，满足高带宽应用场景。
- 可靠电气性能 — 特性阻抗 100Ω ±10Ω，确保信号完整性；与 Mellanox InfiniBand HDR 系统配合，误码率 (BER) 优于 1E-15。
- 宽温工作环境 — 支持 0°C 到 70°C 的工作温度范围，适应多种机房条件。
- 环保与耐用设计 — 采用 LSZH (低烟无卤) 护套及无铅/无卤 PCB，通过严格生产测试确保耐用性和即插即用体验。
- 智能管理支持 — 符合 SFF-8636 规范的 I2C 管理接口，每个端口均内置 EEPROM 以供主机读取产品信息。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MCP7H50-H002R26 |
| 线缆长度 | 2.0 m ± 0.05 mm |
| 线规 (AWG) | 26 |
| 线缆直径 | 6.8 ± 0.3 mm |
| 最小弯曲半径 (单次) | 34 mm |
| 最小弯曲半径 (重复) | 10x 线缆外径 |
| 供电电压 | 3.3 V (3.135 V 至 3.465 V) |
| 功耗 | 最大 0.1 W |
| 工作温度 | 0 °C 至 70 °C (外壳温度) |
| 存储温度 | -40 °C 至 85 °C |
| 特征阻抗 | 100 Ω ± 10 Ω |
| 传播延迟 | 最大 4.5 ns/m |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCP7H50-H001R30 | 200Gb/s HDR 转 2x100Gb/s HDR100, 无源铜芯分叉线缆, QSFP56 转 2xQSFP56, LSZH, 彩虹色拉片 | 1米长度, 30AWG |
| MCP7H50-H01AR30 | 200Gb/s HDR 转 2x100Gb/s HDR100, 无源铜芯分叉线缆, QSFP56 转 2xQSFP56, LSZH, 彩虹色拉片 | 1.5米长度, 30AWG |
| MCP7H50-H002R26 | 200Gb/s HDR 转 2x100Gb/s HDR100, 无源铜芯分叉线缆, QSFP56 转 2xQSFP56, LSZH, 彩虹色拉片 | 2米长度, 26AWG |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MCP7H50-H002R26 线缆适用于哪些网络设备？
A: 该线缆主要设计用于 Mellanox 的 InfiniBand HDR 系统，例如 Quantum 系列交换机和 HDR 网卡。其符合 InfiniBand HDR 规范，可用于构建 200Gb/s 的数据中心网络。

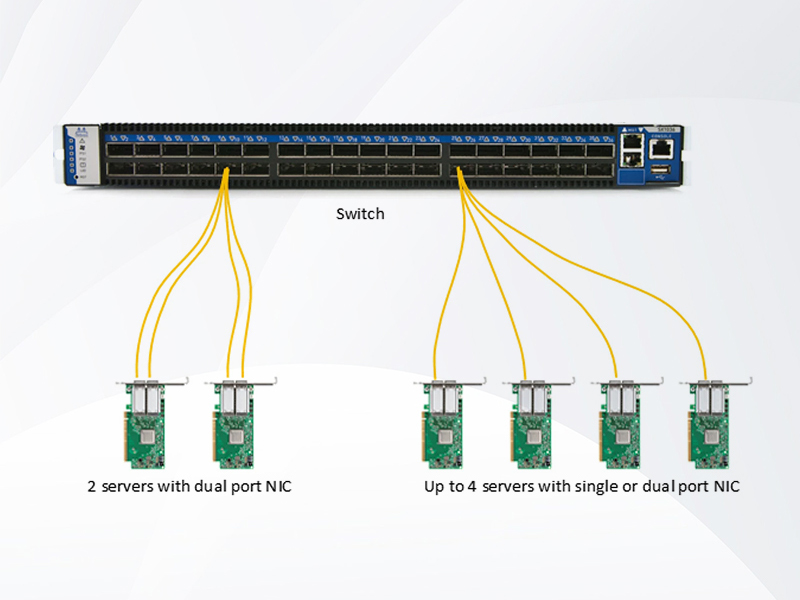

Q: 这根 200Gb/s 转双口 100Gb/s 的线缆是如何工作的？
A: 它属于无源铜芯分叉线缆 (DAC splitter)。线缆将单端口 QSFP56 端的 4 对铜线 (Pair 1&2, 3&4) 拆分为两组，分别连接到两个 QSFP56 端口上，从而实现将 200Gb/s 信号拆分为两个 100Gb/s 信号。
Q: 这款线缆支持热插拔吗？
A: 是的，根据 PDF 资料，该线缆支持热插拔功能，便于在系统运行时进行安装或更换，无需断电。
Q: 弯曲半径是多少？安装时需要注意什么？
A: 对于 MCP7H50-H002R26 (26AWG)，单次弯曲的最小半径为 34 mm。需要注意的是，靠近连接器处的弯曲半径建议至少为线缆外径的 10 倍，以避免损坏线缆或影响信号质量。
