产品概述

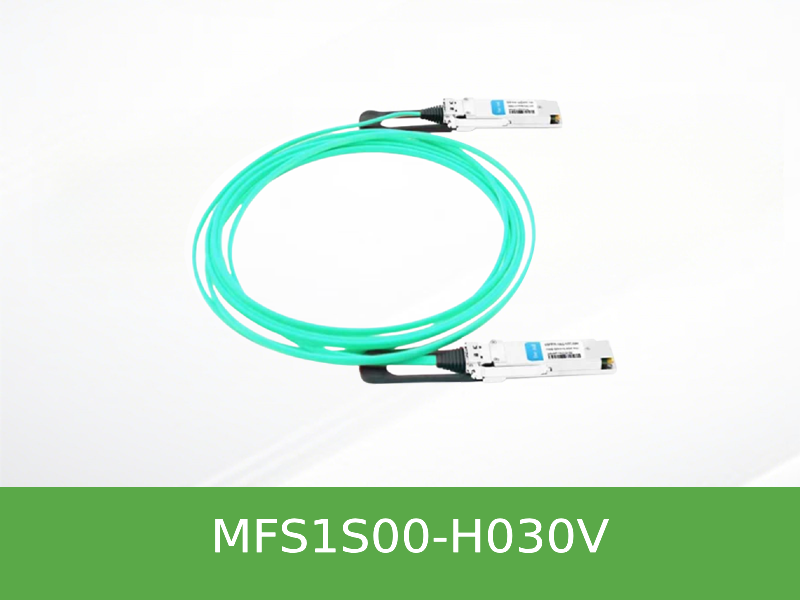

MFS1S00-H030V 是 NVIDIA 推出的 200G QSFP56 有源光缆 (AOC)，长度为 30 米，专为需要跨越多列机柜的长距离数据中心互联而设计。该型号采用 VCSEL 技术和四通道 50Gb/s PAM4 调制，支持 InfiniBand HDR 和 200GbE 双协议，适用于大型 AI 训练集群中核心交换机与边缘交换机之间的连接。30 米的传输距离使其能够灵活应对不同 Row 之间的布线挑战，同时保持 5W 的低功耗和热插拔的易维护特性。MFS1S00-H030V 支持完整的数字诊断功能 (DDM) 和可编程信号调节，确保长距离传输下的信号完整性。
主要特征
- 200G HDR 传输 — 采用 4x 50Gb/s PAM4 并行技术，完全兼容 InfiniBand HDR 和 200GbE 协议，适用于 SN4600、SN3700 等交换机的跨列互联。
- 长距信号优化 — 内置可编程 Tx 输入均衡、Rx 输出幅度与预加重，支持针对不同链路质量的信号优化，保证 30 米传输稳定性。
- 实时监控诊断 — 提供每通道 Tx/Rx 光功率、偏置电流、电压及温度监控，支持 LOS、LOL、Tx Fault 告警，便于运维管理。
- 多速率切换 — 支持 Rate Select 功能，可通过寄存器在 25.78125 Gb/s NRZ (EDR) 与 26.5625 Gb/s PAM4 (HDR) 模式间切换。
- 标准化管理接口 — 采用 SFF-8636 定义的 I²C 管理接口，可读取详细厂商信息与定制配置。
规格明细
| Feature | Specification |
|---|---|
| Form Factor | QSFP56 (SFF-8665 compliant) |
| Data Rate | 200Gb/s (4x 50Gb/s PAM4) / 100Gb/s (4x 25.78125Gb/s NRZ) |
| Connector Type | QSFP56 (electrical side) / MMF (optical side) |
| Nominal Length | 30 meters |
| Max Cable Length | 100m |
| Power Supply | Single 3.3V (3.135V to 3.465V) |
| Power Consumption | 5.0W max (per end, retiming enabled) |
| Operating Case Temperature | 0°C to 70°C (Internal DDM readout up to 75°C) |
| Storage Temperature | -40°C to 85°C |
| Management Interface | I²C (SFF-8636 Rev 2.9.2) |
| Minimum Bend Radius | 30mm |
| Cable Diameter | 3 +/-0.2 mm |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFS1S00-H020V | 200Gb/s QSFP56 AOC, 20m | 标准列间长距离布线 |
| MFS1S00-H030V | 200Gb/s QSFP56 AOC, 30m | 超长距跨列连接 |
| MFS1S00-H050V | 200Gb/s QSFP56 AOC, 50m | 长距离多模部署 |
| MFS1S00-H100V | 200Gb/s QSFP56 AOC, 100m | 极限多模传输距离 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: 30 米的 MFS1S00-H030V 在大型数据中心中主要应用在哪些场景？
A: 30 米是数据中心内部长距离互联的理想规格，特别适用于大型 AI 训练集群中不同列之间的连接，或跨越多个 aisle 的布线场景，能够满足大多数数据中心的长距离多模传输需求。
Q: 如何通过管理接口获取该光缆的诊断信息？
A: 该 AOC 完全支持 SFF-8636 规范的 I²C 管理接口。您可以通过标准命令访问 DDM 数据，实时读取每通道的 Tx/Rx 光功率、模块温度、供电电压和偏置电流，以及 LOS/LOL 等告警状态，便于远程运维和故障排查。
Q: 该光缆的 CDR 功能在不同速率下是否需要手动配置？
A: 默认情况下，CDR (时钟数据恢复) 在 100GbE 和 200GbE (PAM4) 模式下是启用的。如果系统需要运行在 40G 或其他自定义速率，可能需要通过寄存器手动禁用重定时功能，具体配置请参考 SFF-8636 规范。
Q: 30 米长度的 AOC 在布线时有哪些机械参数需要注意？
A: 主要需注意最小弯曲半径，该光缆为 30mm。同时需避免对线缆的过度拉伸、挤压或锐角弯折，以防止内部光纤受损影响传输性能。长距离布线建议使用线槽或桥架进行固定和保护。
