Mellanox® MCP1600系列 100Gb/s QSFP28 直连铜缆

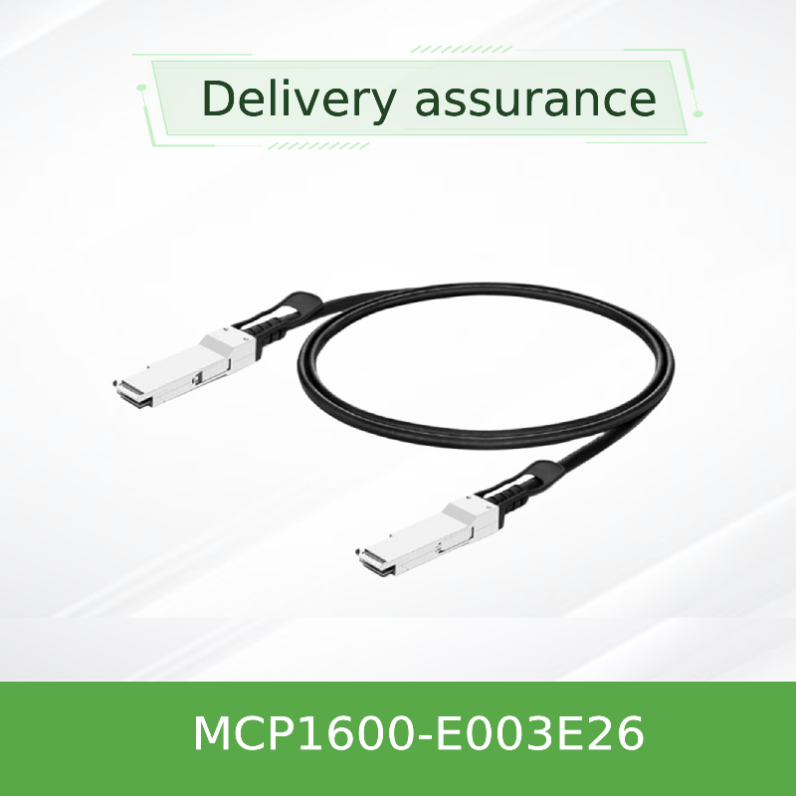

产品型号：MCP1600-E003E26
核心价值主张
Mellanox MCP1600-E003E26是一款3米长、采用26AWG线规的无源直连铜缆（DAC），专为InfiniBand EDR 100Gb/s及高速以太网应用设计。它为机柜内或相邻机柜间（最长达5米）的中短距离连接，提供了一种比光模块更具成本效益、更节能且部署简便的高性能互连方案。
- 卓越的性价比：对于3米中距连接，相比有源光缆或光模块+光纤方案，可显著降低布线成本。
- 稳健的信号完整性：采用更粗的26AWG线规（相较于30AWG），在较长距离（3米）传输中能更好地保障信号质量与稳定性。
- 即插即用与高可靠性：无源设计意味着无额外芯片功耗与散热，减少故障点，提供开箱即用的高可靠连接。
- 绿色环保设计：全面符合RoHS标准，采用低烟无卤（LSZH）护套和无铅无卤（LF/HF）PCB，满足现代化数据中心的环保与安全要求。
产品概述
MCP1600-E003E26是Mellanox LinkX™高速互连产品线的重要成员。该电缆采用行业标准的QSFP28封装，内部集成四对独立屏蔽的高速差分铜线对，每对支持最高25Gb/s NRZ信号传输，从而实现总计100Gb/s的全双工带宽。其坚固的构造和优化的电气特性，使其非常适合用于连接高性能计算集群、AI训练平台及高端存储系统中的交换机和服务器。
关键特性
- 高性能传输：支持100Gb/s (4x25Gb/s) 数据速率，适用于InfiniBand EDR及100Gb以太网标准。
- 标准兼容性：完全符合SFF-8685 QSFP28机械规格及SFF-8636管理接口标准。
- 热插拔能力：支持在线安装与更换，便于系统维护、升级和扩展，无需停机。
- 优异的信号质量：在与Mellanox/NVIDIA网络设备配合使用时，可实现优于1E-15的极低比特误码率（BER）。
- 宽工作温度范围：工作壳温支持0°C至70°C，适应各类数据中心环境。
- 集成管理接口：内置EEPROM，通过标准I²C接口提供电缆身份识别与基础诊断信息。
详细规格参数
电气与操作规格
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 供电电压 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 功耗 | – | – | 0.1 | W |
| 工作壳温 | 0 | – | 70 | °C |
| 特性阻抗 | 90 | 100 | 110 | Ω |
机械规格（MCP1600-E003E26）
| 参数 | 规格 | 备注 |
|---|---|---|
| 长度 | 3 米 | 公差 ±50 mm |
| 线规 (AWG) | 26 | 更粗线规，适合较长距离 |
| 电缆外径 | 9.4 ± 0.4 mm | - |
| 最小弯曲半径（单次弯曲） | 47 mm | 远离连接器处（5x外径） |
| 最小弯曲半径（重复/装配弯曲） | 94 mm | 靠近或远离连接器处（10x外径） |
| 颜色 | 黑色 | 标准配色 |
绝对最大额定值
重要提示：严禁超过以下额定值，否则可能导致产品永久性损坏。此仅为应力极限，不代表可在该条件下正常工作。
- 供电电压：-0.3V 至 +3.6V
- 数据/控制输入电压：-0.3V 至 +3.6V
- 存储温度：-40°C 至 +85°C
订购信息与型号释义
当前型号： MCP1600-E003E26
型号释义： MCP1600-ExxEyy
xx = 长度代码 (003 代表 3米)
yy = 线规代码 (26 代表 26AWG)
产品描述： Mellanox® 无源铜缆，InfiniBand EDR，最高100Gb/s，QSFP28接口，长度3米，黑色，26AWG线规。
适用场景： 适用于服务器与TOR交换机之间、或交换机与交换机之间需要3米连接距离的场合，是构建高性能计算、人工智能及企业级数据中心网络的理想线缆选择。
保修与支持
Mellanox LinkX™ 直连铜缆提供一年有限硬件保修服务，保障材料与工艺缺陷。为确保最优的系统兼容性与性能表现，强烈建议与Mellanox/NVIDIA品牌的网络设备配套使用。
注：本文档内容基于Mellanox Technologies (现为NVIDIA网络事业部) 2018年产品简介。产品规格如有变更，恕不另行通知，请以NVIDIA官方最新发布资料为准。
MCP1600-E003E26 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MCP1600-E003E26 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MCP1600-E003E26 参数”“MCP1600-E003E26 报价”“MCP1600-E003E26 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
继续查看相关页面与方案
如果您正在筛选 或相关型号，可以先回到所属栏目继续比对规格，也可以直接进入方案页或联系页面推进报价与选型。
可继续查看同类产品
MCP1600-E003E26 选型/兼容/报价常见问题
- MCP1600-E003E26 适合哪些应用场景？ MCP1600-E003E26 可结合 NVIDIA InfiniBand线缆 DAC/AOC选型 场景评估，常用于 AI 集群、HPC、高速互联、数据中心升级或企业网络扩容。实际选型需结合端口、速率、接口、协议、距离和现有设备确认。
- MCP1600-E003E26 如何确认参数和选型？ 线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
- MCP1600-E003E26 如何确认兼容性？ 兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。
- MCP1600-E003E26 可以咨询报价、采购数量和项目交付吗？ 可以。建议提交型号、数量、使用场景、目标交期、是否需要发票/合同、是否需要配套网卡、交换机、光模块或线缆，便于更快沟通企业采购报价与项目推进。
- MCP1600-E003E26 是否可以推荐同系列替代型号？ 可以根据速率、接口、端口数量、距离、预算和项目周期协助筛选同系列或相近型号，但最终仍需以实际兼容性、项目配置和采购需求确认为准。
- 咨询 NVIDIA InfiniBand线缆 DAC/AOC选型 时建议提供哪些信息？ 建议提供服务器/交换机型号、端口类型、目标速率、数量、线缆距离、应用场景、现有网络拓扑和期望交期。信息越完整，越便于进行选型、兼容性确认和报价沟通。
