产品概述

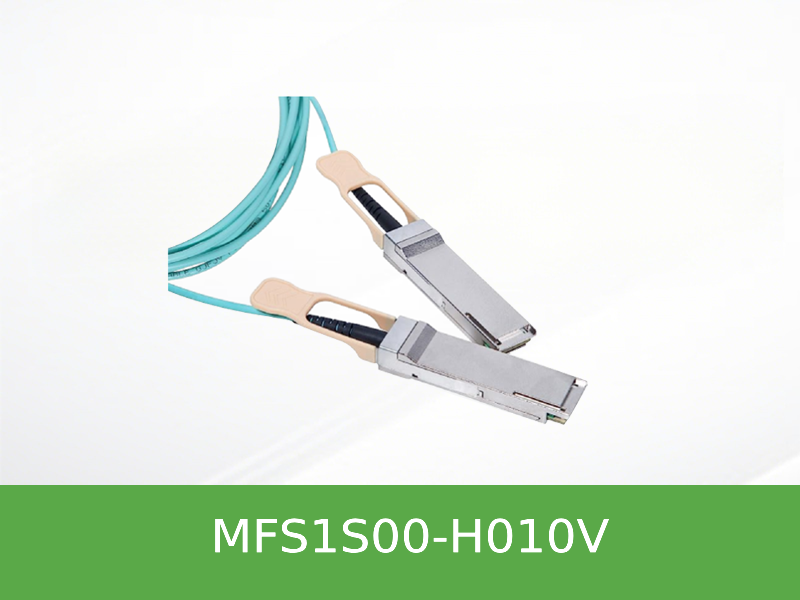

MFS1S00-H010V 是 NVIDIA 针对高性能计算和 AI 训练集群推出的 200G QSFP56 有源光缆 (AOC)，长度为 10 米。该光缆采用 4x 50Gb/s PAM4 调制技术，符合 InfiniBand HDR 规范并兼容 200Gb 以太网，为数据中心内部跨机架或相邻列间的连接提供了即插即用的解决方案。相比传统铜缆，MFS1S00-H010V 基于 VCSEL 多模光纤技术，在保持低功耗的同时实现了更长的传输距离，并保留了完整的数字诊断功能 (DDM)，便于网络运维人员实时监测链路质量。其重定时功能可针对不同主板信号质量进行优化，确保高速链路的稳定性。
主要特征
- 200G HDR 连接 — 支持 4 通道 50Gb/s PAM4 并行传输，完全兼容 IB HDR 和 200GbE 协议，适用于 SN3700、SN4600 等核心交换机的互连。
- 完善的信号调节 — 集成了可编程的 Tx 输入均衡、Rx 输出幅度与预加重，支持应对复杂链路的信号优化需求。
- 实时诊断与告警 — 提供每通道 Tx/Rx 光功率、偏置电流、电压及模块温度监控，支持 LOS、LOL、Tx Fault 状态指示。
- 灵活的工作模式 — 支持 Rate Select 功能，可通过寄存器在 25.78125 Gb/s NRZ (EDR) 与 26.5625 Gb/s PAM4 (HDR) 之间切换。
- 标准化管理 — 采用 SFF-8636 定义的 I²C 管理接口，可读取详细厂商信息与定制配置。
规格明细
| Feature | Specification |
|---|---|
| Form Factor | QSFP56 (SFF-8665 compliant) |
| Data Rate | 200Gb/s (4x 50Gb/s PAM4) / 100Gb/s (4x 25.78125Gb/s NRZ) |
| Connector Type | QSFP56 (electrical side) / MMF (optical side) |
| Nominal Length | 10 meters |
| Max Cable Length | 100m |
| Power Supply | Single 3.3V (3.135V to 3.465V) |
| Power Consumption | 5.0W max (per end, retiming enabled) |
| Operating Case Temperature | 0°C to 70°C (Internal DDM readout up to 75°C) |
| Storage Temperature | -40°C to 85°C |
| Management Interface | I²C (SFF-8636 Rev 2.9.2) |
| Minimum Bend Radius | 30mm |
| Cable Diameter | 3 +/-0.2 mm |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFS1S00-H005V | 200Gb/s QSFP56 AOC, 5m | 机柜内短距互联 |
| MFS1S00-H010V | 200Gb/s QSFP56 AOC, 10m | 相邻机柜间连接 |
| MFS1S00-H020V | 200Gb/s QSFP56 AOC, 20m | 跨机架布线 |
| MFS1S00-H050V | 200Gb/s QSFP56 AOC, 50m | 列间长距连接 |
| MFS1S00-H100V | 200Gb/s QSFP56 AOC, 100m | 超长距多模光纤部署 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MFS1S00-H010V 的 10 米长度在实际部署中能覆盖哪些场景？
A: 10 米是有源光缆的常见规格，非常适合数据中心内部同一排机柜之间的互连，或者相邻两排机柜的 Top-of-Rack (TOR) 交换机到核心交换机的连接，能够轻松跨越冷通道或走线槽。
Q: 在 InfiniBand HDR 系统中，如何确认该 AOC 工作状态是否正常？
A: 可以通过标准的 I²C 接口读取 SFF-8636 规定的寄存器。例如，读取 DDM 数据中的 Rx 光功率，如果各通道功率在预期范围内且无 LOS/LOL 告警，通常表明链路正常。NVIDIA 的交换机软件也会自动识别并报告光缆状态。
Q: 这款 AOC 的重定时功能是否需要手动配置？
A: 默认情况下，CDR (时钟数据恢复) 在 100GbE 和 200GbE (PAM4) 模式下是开启的。如果需要在 40G 或其他非标准速率下使用，可能需通过寄存器手动禁用重定时功能。具体配置请参考 SFF-8636 规范。
Q: 10 米长度的 AOC 对安装布线有什么特殊要求？
A: 主要需注意弯曲半径。该光缆的最小弯曲半径为 30mm，布线和绑扎时应避免小于此值的弯折或挤压，以防止内部光纤损坏导致信号衰减。
MFS1S00-H010V NVIDIA Mellanox MFS1S00 IB HDR系列 200G QSFP56 10米有源光缆 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MFS1S00-H010V NVIDIA Mellanox MFS1S00 IB HDR系列 200G QSFP56 10米有源光缆 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MFS1S00-H010V NVIDIA Mellanox MFS1S00 IB HDR系列 200G QSFP56 10米有源光缆 参数”“MFS1S00-H010V NVIDIA Mellanox MFS1S00 IB HDR系列 200G QSFP56 10米有源光缆 报价”“MFS1S00-H010V NVIDIA Mellanox MFS1S00 IB HDR系列 200G QSFP56 10米有源光缆 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
