产品概述

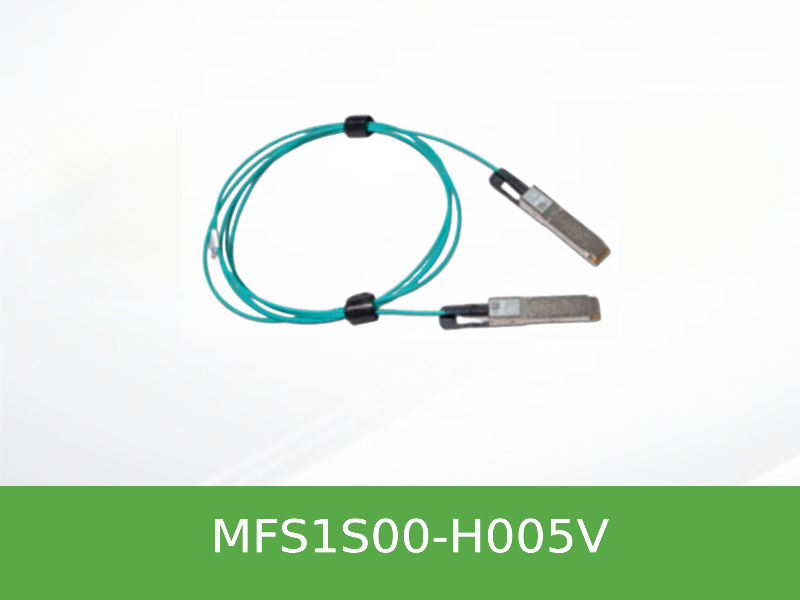

MFS1S00-H005V 是 NVIDIA 原厂生产的 200G QSFP56 有源光缆 (AOC)，针对 InfiniBand HDR (High Data Rate) 系统设计。它通过四通道 50Gb/s PAM4 调制技术，在高性能数据中心环境中提供稳定、低延时的 200Gb/s 传输带宽。相比无源铜缆，这款 AOC 采用 VCSEL 激光器，能将信号传输距离延长至百米级别，同时保持热插拔的易维护特性。MFS1S00-H005V 支持可选的重定时功能，并严格遵循 SFF-8665 和 SFF-8636 规范，确保了与 Mellanox 交换机及网卡的良好兼容性。
主要特征
- 200G HDR 互联 — 支持 4x 50Gb/s PAM4 调制，完全兼容 InfiniBand HDR 和 200GbE 协议，适用于 SN3700、SN4600 等交换机互连。
- 灵活的信号补偿 — 内置可编程 Tx 输入均衡、Rx 输出幅度与预加重，支持针对不同链路质量的信号优化。
- 完备的数字诊断 (DDM) — 提供每通道 Tx/Rx 光功率、偏置电流、电压及温度实时监控，并支持 LOS、LOL、Tx Fault 告警。
- 多速率选择 — 支持 Rate Select 功能，可通过寄存器切换 25.78125 Gb/s NRZ (EDR) 与 26.5625 Gb/s PAM4 (HDR) 模式。
- 标准管理接口 — 采用 SFF-8636 定义的 I²C 管理接口，可读取厂商信息、告警状态及定制配置。
规格明细
| Feature | Specification |
|---|---|
| Form Factor | QSFP56 (SFF-8665 compliant) |
| Data Rate | 200Gb/s (4x 50Gb/s PAM4) / 100Gb/s (4x 25.78125Gb/s NRZ) |
| Connector Type | QSFP56 (electrical side) / MMF (optical side) |
| Max Cable Length | 100m |
| Power Supply | Single 3.3V (3.135V to 3.465V) |
| Power Consumption | 5.0W max (per end, retiming enabled) |
| Operating Case Temperature | 0°C to 70°C (Internal DDM readout up to 75°C) |
| Storage Temperature | -40°C to 85°C |
| Management Interface | I²C (SFF-8636 Rev 2.9.2) |
| Minimum Bend Radius | 30mm |
| Cable Diameter | 3 +/-0.2 mm |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFS1S00-H003V | 200Gb/s QSFP56 AOC, 3m | 短距机柜内互联 |
| MFS1S00-H005V | 200Gb/s QSFP56 AOC, 5m | 标准机柜间连接 |
| MFS1S00-H010V | 200Gb/s QSFP56 AOC, 10m | 跨机架短距离布线 |
| MFS1S00-H030V | 200Gb/s QSFP56 AOC, 30m | 数据中心列间互联 |
| MFS1S00-H100V | 200Gb/s QSFP56 AOC, 100m | 超长距多模光纤连接 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: 这款 AOC 能否兼容我的 InfiniBand HDR 交换机？
A: 可以。MFS1S00-H005V 专为 InfiniBand HDR 系统设计，并兼容 200GbE。它已在 NVIDIA SN3700、SN4600 等交换机上经过验证，符合 SFF-8665 标准，可确保与主流 QSFP56 端口的互操作性。
Q: 如何通过软件监控这条光缆的运行状态？
A: 该 AOC 支持 SFF-8636 规范的 I²C 管理接口。您可以通过标准命令读取 DDM 数据，包括每通道的光功率、温度、电压和偏置电流。同时，IntL 引脚可以上报 LOS、LOL 等中断信号。
Q: 在 40G 或 100G 模式下使用时，需要注意什么？
A: 当用于 40G (4x 10G) 或传统 100G (4x 25G NRZ) 模式时，您可能需要通过寄存器禁用 Tx/Rx 的时钟数据恢复 (CDR) 功能。默认情况下，CDR 为 100GbE 和 200GbE (PAM4) 启用。
Q: 5 米长的 MFS1S00-H005V 对布线弯曲半径有什么要求？
A: 为避免信号衰减和光纤损伤，请确保安装时的弯曲半径不小于 30mm。该数值为规格书中明确的最小静态弯曲半径。
