NVIDIA Quantum QM8790-HS2R 200G InfiniBand 智能交换机
外部管理型200G InfiniBand交换机，配备C2P风道设计，专为大规模数据中心统一管理优化
核心价值亮点
外部管理设计
无内部子网管理器，专为配合NVIDIA UFM统一管理平台使用，实现大规模数据中心集中管控。
C2P风道设计
后向前(C2P)气流设计，气流从后端散热侧进入，从前端端口侧排出，适配特定数据中心布局。
高性能交换
40个200Gbps非阻塞端口，支持16Tbps总带宽，可拆分为80个100Gbps端口。
统一管理集成
深度集成NVIDIA UFM平台，支持自动化配置、监控、故障排查和性能优化。
详细技术规格
外部管理架构优势
集中化管理
通过UFM平台统一管理多台QM8790交换机，实现配置、监控、维护的集中化操作，提升运维效率。
资源优化
减少每台交换机的内部管理开销，将资源专注于数据转发和加速功能，提升整体网络性能。
简化部署
无需配置每台交换机的子网管理器，通过UFM平台统一部署策略，降低初始配置复杂度。
部署要求：MQM8790-HS2R需要与NVIDIA UFM管理平台配合使用，适用于已部署或计划部署UFM的大规模数据中心环境。
C2P风道设计说明
C2P（Cooling-to-Port）后向前风道：
- 气流方向：冷却气流从交换机后端（电源侧）进入，从前端（端口侧）排出
- 适用场景：数据中心采用"后门冷却"或特定冷热通道布局
- 部署要求：需确保设备后端对准冷空气源
- 兼容性：与采用相同风道设计的服务器机柜最佳匹配
目标应用场景
企业数据中心
适用于采用后门冷却或特定冷热通道布局的企业机房，C2P风道设计与特定散热系统完美匹配。
大型AI训练集群
为大规模GPU集群提供高速互联，通过UFM集中管理简化网络配置，配合特定冷却系统优化散热效率。
科研计算中心
满足高性能计算中心对特定风道设计和集中网络管理的双重需求，确保设备长期稳定运行。
产品订购信息
MQM8790-HS2R
完整描述：NVIDIA Quantum 200Gb/s InfiniBand外部管理型交换机，40个QSFP56端口，双冗余交流电源，无内部子网管理器，标准深度机箱，C2P（后向前）风道设计，包含导轨安装套件。
注意：此型号需配合NVIDIA UFM管理平台使用，适用于已部署UFM的大规模数据中心环境。

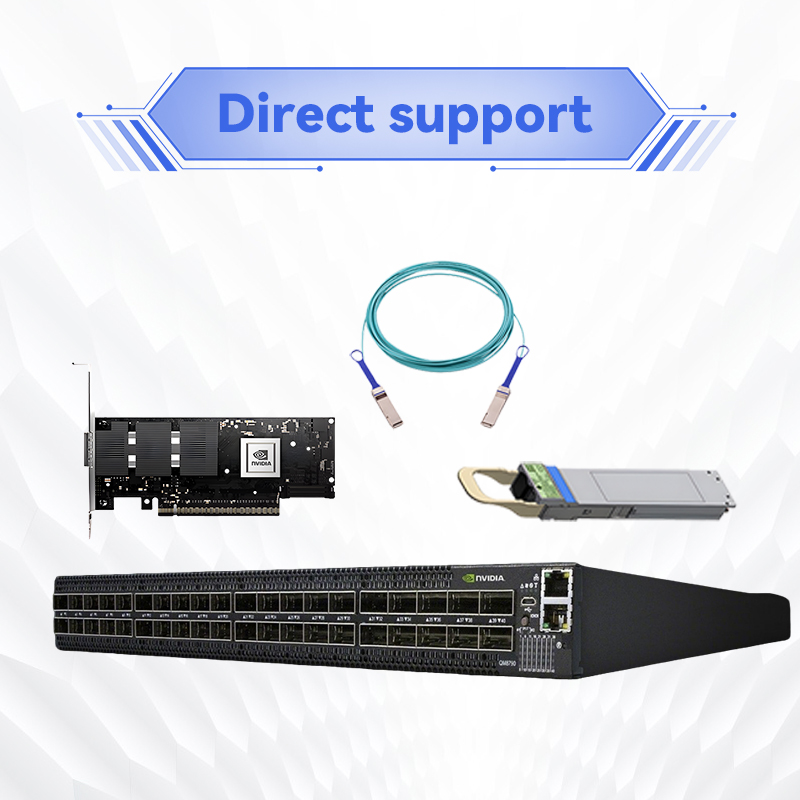

配套组件
- 需要NVIDIA UFM管理平台
- 兼容ConnectX-6/7适配器
- 支持QSFP56线缆模块
- 提供标准管理线缆套件
风道选择重要提示
QM8790系列提供两种风道型号：HS2R（后向前/C2P）与HS2F（前向后/P2C）。选择时请务必确认数据中心冷却气流方向，确保交换机风道与机房设计匹配。
技术优势总结
- 外部管理设计，优化大规模部署管理效率
- C2P风道设计，适配特定数据中心冷却布局
- 40×200Gbps端口，支持1:2端口拆分

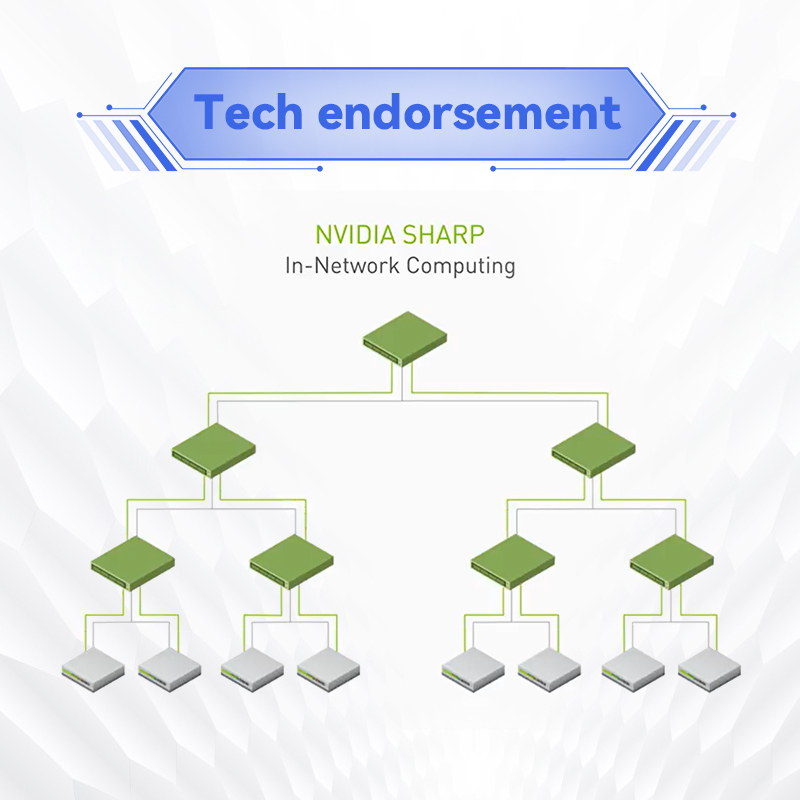

- 集成SHARP v2技术，硬件加速AI/HPC通信
- 深度集成UFM统一管理平台

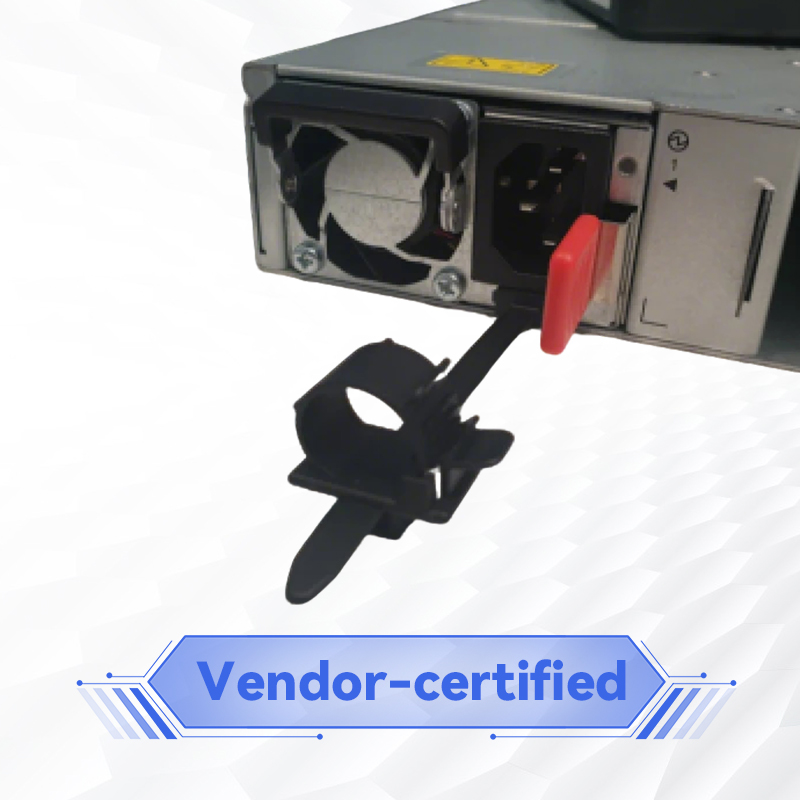

- 1+1冗余电源，80 PLUS Gold+认证
- 支持多种高级网络拓扑
- 向后兼容前代InfiniBand设备
MQM8790-HS2R 是专为超大规模数据中心设计的外部管理型交换机，采用C2P风道设计，通过与NVIDIA UFM平台深度集成，实现高效的集中化网络管理和优化的散热性能。
