产品概述

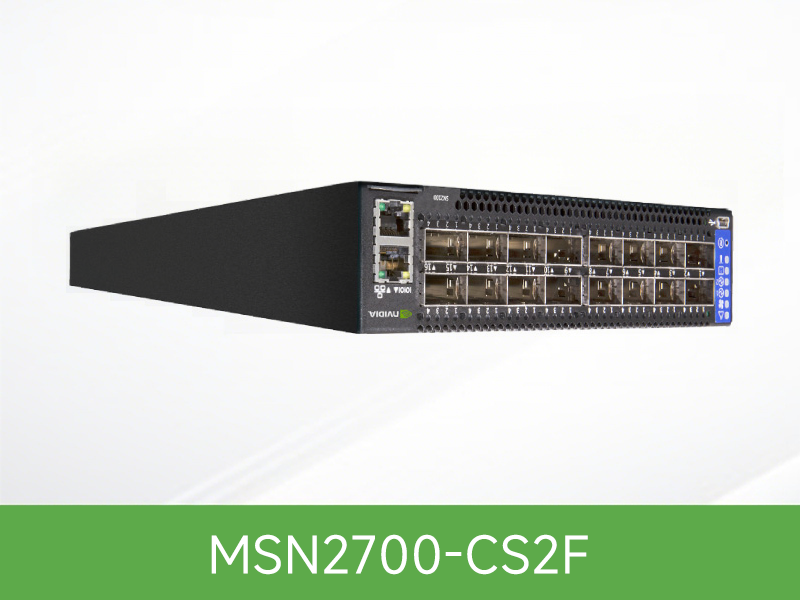

MSN2700-CS2F 是 NVIDIA Spectrum SN2000 系列中的一款高性能核心交换机，专为大规模 leaf-spine 数据中心架构设计。它基于 Spectrum 第二代 ASIC，在紧凑的 1RU 空间内提供 32 个 100GbE 端口，总吞吐量高达 3.2Tb/s，能够满足 HPC、AI 训练以及超融合存储场景对带宽和低延迟的严苛要求。与普通交换机不同，MSN2700-CS2F 出厂预装了 Cumulus Linux 操作系统，将 Linux 的使用体验从服务器延伸至网络设备，为运维团队提供基于 Web-scale 原则的自动化与定制能力。其 300ns 的超低 cut-through 延迟与 16MB 全共享动态缓存，确保了 RoCE 流量和 GPU Direct 应用的性能无损。
主要特征
- 高密度 100G 端口 — 提供 32 个 QSFP28 端口，每个端口均可拆分为 2x50G 或 4x25/10G，适应不同带宽需求的服务器接入或 Spine 互联。
- Cumulus Linux 预装 — 采用开放网络操作系统，支持原生 Linux 工具链与自动化框架（Ansible/Puppet），降低网络运维复杂度。
- 硬件加速遥测 — 支持 "What Just Happened" (WJH) 功能，可实时捕获异常事件，提供数据面故障的精确根因分析。
- 无损 RoCE 网络 — 内置智能负载均衡与拥塞管理机制，为基于 GPUDirect 的机器学习工作负载提供确定性转发。
- 高可用设计 — 标配 1+1 冗余电源和 N+1 热插拔风扇，支持前后或后前风向选件，适应不同数据中心的冷热通道布局。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MSN2700-CS2F |
| 线速端口 | 32 x 100GbE QSFP28 |
| 最大 100GbE 端口数 | 32 |
| 最大 50GbE 端口数 | 64 |
| 最大 25GbE 端口数 | 64 |
| 最大 10GbE 端口数 | 64 |
| 交换容量 | 3.2 Tb/s |
| 包转发率 | 4.76 Bpps |
| 转发时延 (cut-through) | 300 ns |
| 数据包缓冲区 | 16 MB 全共享 |
| CPU | Dual-core x86 |
| 系统内存 | 8 GB |
| SSD 存储 | 32 GB |
| 管理端口 | 1 x 100/1000M 管理口, 1 x RJ45 串口, 1 x USB |

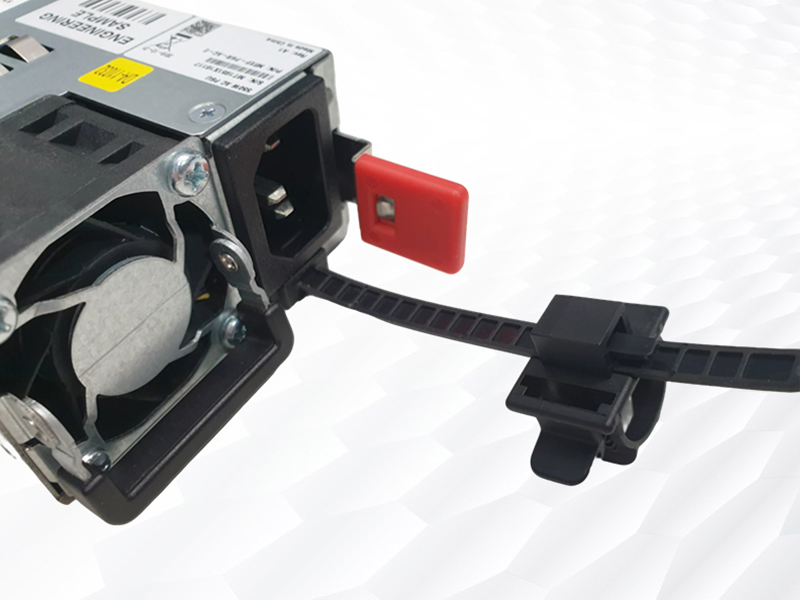

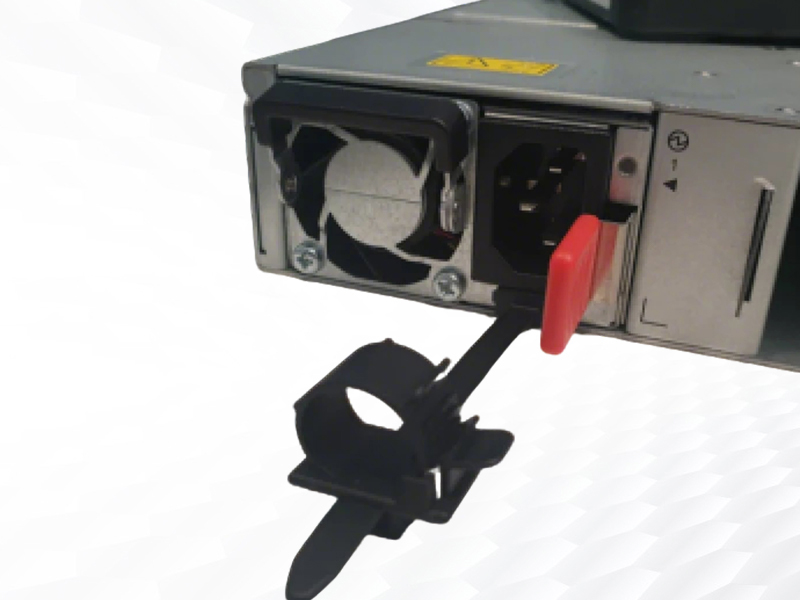

| 电源配置 | 2 x AC 550W, 1+1 冗余, 热插拔 |
| 典型功耗 | 150 W (ATIS 标准) |
| 散热风扇 | 4 x N+1 冗余, 热插拔, P2C 风向 |
| 工作温度 | 0°C 到 40°C |
| 非工作温度 | -40°C 到 70°C |
| 相对湿度 | 5% 到 85% (非冷凝) |
| 尺寸 (W x H x D) | 428 mm x 43.9 mm x 686 mm |
| 重量 | 11.1 kg (24.5 lb) |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MSN2700-CS2R | Spectrum 32x100GbE 1U 交换机, Cumulus Linux, C2P 风向 (电源进风/端口出风) | 风向与 MSN2700-CS2F 相反, 适配不同机柜散热设计 |
| MSN2410-CB2F | Spectrum 48x25GbE + 8x100GbE 1U 交换机, Cumulus Linux, P2C 风向 | 25G ToR 专用, 适合高密度服务器接入 |
| MSN2010-CB2F | Spectrum 18x25GbE + 4x100GbE 半宽 1U 交换机, Cumulus Linux, P2C 风向 | 紧凑半宽设计, 用于超融合或边缘小规模部署 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MSN2700-CS2F 适合部署在 AI 训练集群中吗？
A: 非常适合。该型号支持 RoCE (RDMA over Converged Ethernet) 和 GPUDirect，配合其 300ns 的低延迟与无损拥塞控制，能够为 GPU 集群提供高效的参数面网络。
Q: 这款交换机的 Cumulus Linux 与我们现有的 Ansible 自动化兼容吗？
A: 完全兼容。Cumulus Linux 提供了原生 Linux 接口和 NVUE (NVIDIA User Experience) 可编程接口，支持 Ansible、Puppet、Chef 等主流自动化工具，便于将网络配置纳入统一的 CI/CD 流水线。
Q: 如何确认 MSN2700-CS2F 的风向适合我的机柜？
A: MSN2700-CS2F 尾缀 "F" 表示 P2C (Port-to-CPU) 风向，即气流从端口侧进入，从电源侧排出，适用于冷空气从前（端口）到后（电源）的机柜。如果您的机柜是后进前出，请选择尾缀 "R" 的 C2P 风向型号。
MSN2700-CS2F NVIDIA Mellanox Spectrum-2 100GbE 1U Open 以太网交换机 选型、兼容与采购说明
围绕 NVIDIA Spectrum以太网交换机 数据中心选型，本页补充 MSN2700-CS2F NVIDIA Mellanox Spectrum-2 100GbE 1U Open 以太网交换机 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MSN2700-CS2F NVIDIA Mellanox Spectrum-2 100GbE 1U Open 以太网交换机 参数”“MSN2700-CS2F NVIDIA Mellanox Spectrum-2 100GbE 1U Open 以太网交换机 报价”“MSN2700-CS2F NVIDIA Mellanox Spectrum-2 100GbE 1U Open 以太网交换机 兼容性”“NVIDIA Spectrum以太网交换机 数据中心选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于数据中心以太网、RoCE 网络、AI 推理集群、存储网络和高性能业务接入，常见关注点包括端口速率、上/下联规划、叶脊架构和现网兼容。
参数选型与替代型号
建议根据业务带宽、服务器数量、上联规模、RoCE 配置、链路冗余、管理能力和预算范围选择具体型号与配套光模块/线缆。
兼容性确认与报价沟通
兼容性确认应覆盖现有交换网络、服务器网卡、光模块/线缆、VLAN/路由/拥塞控制配置和后续扩容需求。 如需报价，建议同时提供数量、使用场景和期望交期。
