产品概述

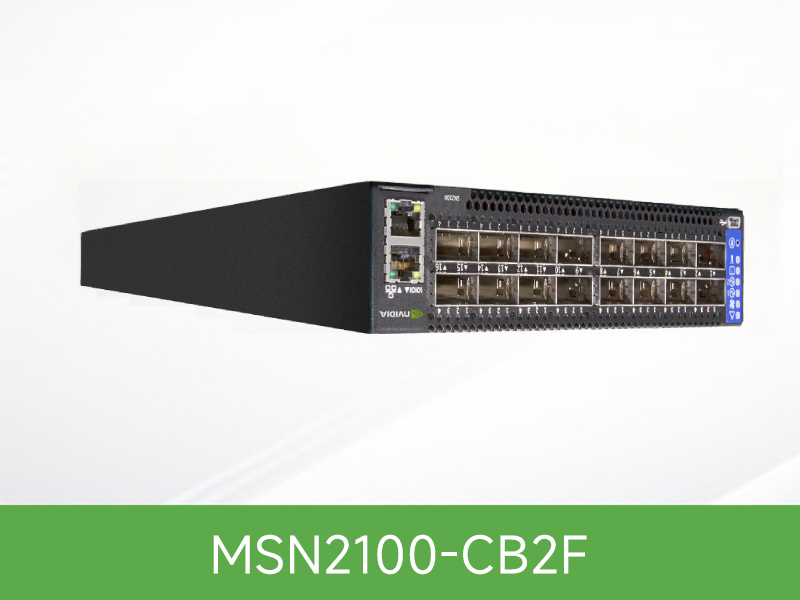

MSN2100-CB2F 是 NVIDIA Spectrum SN2000 系列中一款专为高密度机架设计的 100GbE 开放以太网交换机。它在紧凑的半宽 1RU 机箱内提供了 16 个 QSFP28 端口，总吞吐量高达 1.6Tb/s，非常适合需要高带宽但空间有限的 Top of Rack (ToR) 或超融合架构部署。该设备预装了 Cumulus Linux 操作系统，将 Linux 的灵活性和自动化能力引入网络层，帮助团队利用标准 Linux 工具和 DevOps 流程来管理网络基础设施，降低运营复杂度。
该型号延续了 Spectrum ASIC 一致的 300ns 直通转发延迟，确保为延迟敏感型应用提供稳定性能。其紧凑的尺寸（7.87 英寸宽）允许在标准 19 英寸机柜中并排安装两台设备，实现更高的机架单元利用率，是高密度计算环境的理想选择。
主要特征
- 高密度100GbE配置 — 提供 16 个 QSFP28 端口，每个端口均可灵活配置为 1 至 100GbE，支持包括 DAC、AOC、SR、LR 在内的多种光模块和线缆，适应不同距离和成本的连接需求。
- 开放网络与 Cumulus Linux — 预装 Cumulus Linux 操作系统，提供原生的 Linux 网络体验。支持通过自动化工具进行配置和管理，并可运行 FRR、Bird 等标准路由协议栈，实现从服务器到网络的管理体验一致化。
- 深度可视性与 Telemetry — 支持 What Just Happened (WJH) 功能，实时捕获网络异常事件，快速定位故障根源。硬件加速的流式遥测技术可提供精细的队列深度、拥塞情况等数据，助力主动式网络运维。
- 卓越的性能与规模 — 基于 Spectrum ASIC 构建，提供 1.6Tb/s 交换容量和 2.38Bpps 转发能力。共享的 16MB 数据包缓冲池可动态分配，确保在拥塞场景下仍能保持公平和可预测的数据转发。
- 独特的半宽设计 — 半宽 1RU 外形设计，支持在标准机架内并排部署两台交换机，或将单台设备安装于空间狭小的机柜边缘位置，显著提升机架空间利用率。
规格明细
| Feature | Specification |
|---|---|
| 产品系列 | Spectrum SN2000 系列 |
| 端口总数 | 16 x QSFP28 |
| 最大 100GbE 端口数 | 16 |
| 最大 25GbE 端口数 | 64 (使用分支线缆) |
| 吞吐量 | 1.6 Tb/s |
| 包转发率 | 2.38 Bpps |
| 转发延迟 (直通) | 300ns |
| 数据包缓冲区 | 16 MB (共享) |
| 处理器 | Intel Atom x86 |
| 系统内存 | 8 GB |
| 存储 (SSD) | 16 GB |
| 预装操作系统 | Cumulus Linux |
| 管理端口 | 1 x 100/1000M 管理口, 1 x RJ45 串口, 1 x Mini USB 口 |
| 电源 (标配) | 2 x AC 电源 (无热插拔, 需单独订购 Rail Kit) |
| 风扇 (标配) | 无热插拔风扇 (气流方向 P2C 或 C2P) |
| 气流方向选项 | P2C (端口进风) 或 C2P (端口出风) |
| 典型功耗 | 94W |
| 电压范围 | 100-264V AC, 50-60Hz |
| 尺寸 (高 x 宽 x 深) | 1.72" x 7.87" x 20" (43.9mm x 200mm x 508mm) |
| 重量 | 4.54 kg (10 lb) |
| 工作温度 | 0°C 至 40°C |
| RoHS 合规 | 是 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| 920-9N100-00F7-0C0 | MSN2100-CB2F, 16 QSFP28, Cumulus Linux, P2C airflow | 预装 Cumulus Linux, P2C 气流方向 (需另购安装套件) |
| 920-9N100-00R7-0C0 | MSN2100-CB2F, 16 QSFP28, Cumulus Linux, C2P airflow | 预装 Cumulus Linux, C2P 气流方向 (需另购安装套件) |
| 920-9N100-00F7-0X0 | SN2100, 16 QSFP28, Onyx OS, P2C airflow | 预装 NVIDIA Onyx 操作系统, 提供传统 CLI 管理界面 |
| 920-9N100-00F7-0N0 | SN2100, 16 QSFP28, ONIE, P2C airflow | 裸金属安装环境 (ONIE)，可自行安装任意兼容的网络操作系统 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MSN2100-CB2F 与其他 SN2000 系列交换机最大的区别是什么？
A: MSN2100-CB2F 的核心优势在于其“半宽”的 1RU 设计，允许在标准 19 英寸机柜中并排安装两台设备。这使得它在有限空间内能提供极高的 100GbE 端口密度，特别适合 HPC 或超融合架构中高密度服务器的 Top of Rack 连接。
Q: 这款交换机预装了 Cumulus Linux，日常管理方式和传统交换机有什么不同？
A: 最大的不同在于 Cumulus Linux 提供了一个 Linux 操作界面。您可以使用熟悉的 Linux 命令、配置文件和自动化工具 (如 Ansible, Puppet) 来管理网络，就像管理一台 Linux 服务器一样。这极大地简化了配置、调试和自动化运维流程，特别适合 DevOps 或 NetDevOps 团队。
Q: 我需要额外购买哪些配件才能将它安装到机柜中？
A: 是的，MSN2100-CB2F 的标准交付不包含安装套件。您需要单独订购适用于 SN2100/SN2010 系列的机架安装套件，备件号为 930-9NRKT-00JG-000。建议您在采购时一并确认，以便设备到货后可以立即完成上架。
Q: P2C 和 C2P 气流方向如何选择？
A: 气流方向的选择需与您数据中心的散热风道设计一致。P2C (Port-to-Cold aisle) 表示气流从交换机端口侧流向电源侧，通常对应冷风从端口侧吹入。C2P (Cold-to-Port) 则相反。请根据您机柜的冷/热通道布局选择相应型号，以确保交换机散热正常。
