产品概述

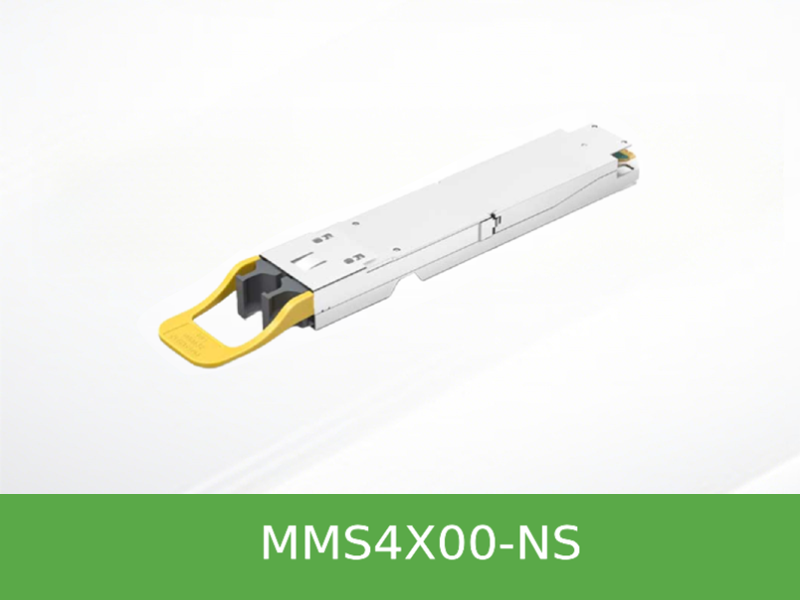

MMS4X00-NS 是专为 NVIDIA Quantum-2 InfiniBand 和 Spectrum-4 以太网交换机设计的 800G 双端口 OSFP 光模块。它采用 DR8 单模并行技术，在一个 OSFP 外壳内集成了两套独立的光引擎，每个引擎通过 4 通道 100G-PAM4 调制，最终提供两个 400Gb/s 的光端口。这种 twin-port 设计使得一台 32 端口的交换机能够支持 64 个 400G 端口，极大提高了面板密度。
该模块在 1310nm 波长下工作，使用标准的 MPO-12/APC 连接器，利用 8 芯光纤（4发4收）实现 100 米传输。模块内置了数字诊断监控 (DDM)、环回和 PRBS 测试等功能，并支持 CMIS 4.0 管理协议。根据散热需求，提供用于风冷交换机（Quantum-2/Spectrum-4）的带顶式散热片版本 (finned-top)，以及用于 DGX H100 或液冷系统的平顶版本 (flat-top)。
主要特征
- Twin-Port 双端口设计 — 单个 OSFP 插槽提供两个独立的 400G 光接口，用于高密度交换机互连，有效节省面板空间并降低每端口功耗。
- 灵活的网络拓扑 — 支持多种应用场景：使用直连光纤可实现 800G 交换机间互连；使用一分二 (1:2) 分叉光纤，可将一个 800G 端口拆分为四个 200G 端口连接至 ConnectX-7 或 BlueField-3。
- 完善的诊断与调试功能 — 支持每通道的收发光功率、偏置电流、电压、温度监控，并具备告警阈值设置。集成的 PRBS 发生器和检测器以及环回模式，极大方便了链路调试和故障定位。
- 多协议兼容与自动适配 — 模块同时支持 InfiniBand NDR 和 400GbE 以太网协议。当插入 InfiniBand 或以太网交换机时，协议会自动激活，简化了库存管理和网络部署。
规格明细
| Form Factor | OSFP (符合 OSFP MSA Rev 1.12) |
| 数据速率 (电气) | 8x 53.125 GBd PAM4 (总吞吐量 800Gb/s) |
| 数据速率 (光学) | 2x 4x 100G PAM4 |
| 波长 | 1310nm EML (1304.5nm 至 1317.5nm) |
| 最大发送光功率 (OMAouter) | 5.0 dBm |
| 最小接收灵敏度 (OMAouter) | -4.4 dBm (BER < 2.4x10^-4) |
| 管理接口 | 2-线串行接口 (SCL/SDA), CMIS 4.0 兼容 |
| 控制信号 | LPWn/PRSn (低功耗/存在指示), INT/RSTn (中断/复位) |
| 电源电压 | 3.135V 至 3.465V |
| 功耗 | 最大 17W (典型 16W), 低功耗模式 1.5W |
| 工作温度 | 0°C 至 +70°C (外壳温度) |
| 存储温度 | -40°C 至 +85°C |
| 光连接器 | 2x MPO-12/APC (12芯，仅使用8芯) |
| 线缆类型 | 单模光纤 (SMF)，需要交叉光纤 (Type-B) |
| 传输距离 | 100m (含两个光纤配线架)，500m 版本 (-NM) 可选 |
| 激光等级 | Class 1 激光产品，符合 CDRH 21 CFR 1040 和 IEC 62368 标准 |
| RoHS | 符合 RoHS 标准 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MMS4X00-NS | 800G OSFP 双端口 DR8 光模块, 2xMPO/APC, 1310nm, 单模, 100m | 带顶式散热片 (Finned-top)，用于风冷交换机 |
| MMS4X00-NS-FLT | 800G OSFP 双端口 DR8 光模块, 2xMPO/APC, 1310nm, 单模, 100m | 平顶式 (Flat-top)，用于 DGX H100 或液冷系统 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MMS4X00-NS 800G 双端口光模块和普通的 800G OSFP 模块有什么区别？
A: 关键在于 "Twin-port" 双端口架构。普通的 800G OSFP 通常是一个端口提供 8 个 100G 通道。而 MMS4X00-NS 在内部集成了两套独立的光引擎，对外呈现两个物理上独立的光接口 (2x MPO-12/APC)，每个接口提供 4 个通道。这意味着它可以同时连接两个不同的设备，或者在交换机端实现端口密度翻倍。
Q: 在部署 MMS4X00-NS 时，应该如何选择光纤线缆？
A: 必须使用单模交叉光纤 (Type-B crossover)。根据连接拓扑选择：
1. 交换机-交换机 800G 连接：使用两根直连光纤 (如 MFP7E30-N系列)。
2. 交换机-适配器 400G 连接：同样使用两根直连光纤，一端接本模块，另一端接 400G OSFP 或 QSFP112 模块。
3. 交换机-适配器 200G 连接：需要使用两根一分二 (1:2) 分叉光纤 (如 MFP7E40-N系列)，将每个 400G 光口拆分为两个 200G 信号，分别连接两个适配器。注意分叉光纤的最长距离为 50 米。
Q: 该模块的管理和维护功能如何？
A: 它支持 CMIS 4.0 管理接口，提供了丰富的诊断和维护功能。包括每通道的发射/接收光功率、偏置电流、电压和温度的数字诊断监控 (DDM)，并支持告警阈值设置。此外，还集成了 PRBS (伪随机码) 发生器和检测器，以及环回模式，可以在不中断业务或无需远端设备配合的情况下，对链路和模块本身进行误码率测试和故障排查。
Q: 在 DGX H100 系统中使用 MMS4X00-NS，需要注意什么？
A: DGX H100 系统要求使用平顶式 (flat-top) 版本，即 MMS4X00-NS-FLT，以便与机箱内部的嵌入式散热结构配合。而连接到 Quantum-2 或 Spectrum-4 交换机时，交换机侧则需要使用带顶式散热片 (finned-top) 的标准版本 (MMS4X00-NS)，以满足交换机的风冷散热需求。
