NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s 智能 InfiniBand 交换机
核心价值主张
MQM9700-NS2R 是 NVIDIA Quantum-2 平台的重要组成部分，专为应对极端规模的高性能计算 (HPC) 与人工智能 (AI) 工作负载而设计。作为面向未来数据中心的 400Gb/s 智能网络基石，它提供：
- 极致性能：64个非阻塞 400Gb/s 端口，提供高达 51.2 Tb/s 的聚合双向吞吐量，以及超过 665亿包/秒的处理能力。
- 网络内计算：集成第三代 SHARP (SHARPv3) 技术，在数据流经网络时即可执行计算任务，相比前代提升高达 32倍的 AI 加速性能，显著减少数据移动和延迟。
- 智能与弹性：内置自愈网络能力、自适应路由、高级拥塞控制和 QoS，确保关键应用获得最高且稳定的吞吐量。
- 部署灵活性：通过端口拆分技术支持 128个 200Gb/s 端口，实现市场最高密度的架顶 (TOR) 交换机。提供前/后向风流设计（本型号 C2P 后向风流），适应多样化数据中心散热布局。
- 全栈管理：板载子网管理器，开箱即可管理多达 2000个节点，并通过 CLI、WebUI、SNMP、JSON 等多种接口提供全面的机箱管理功能。
产品概述

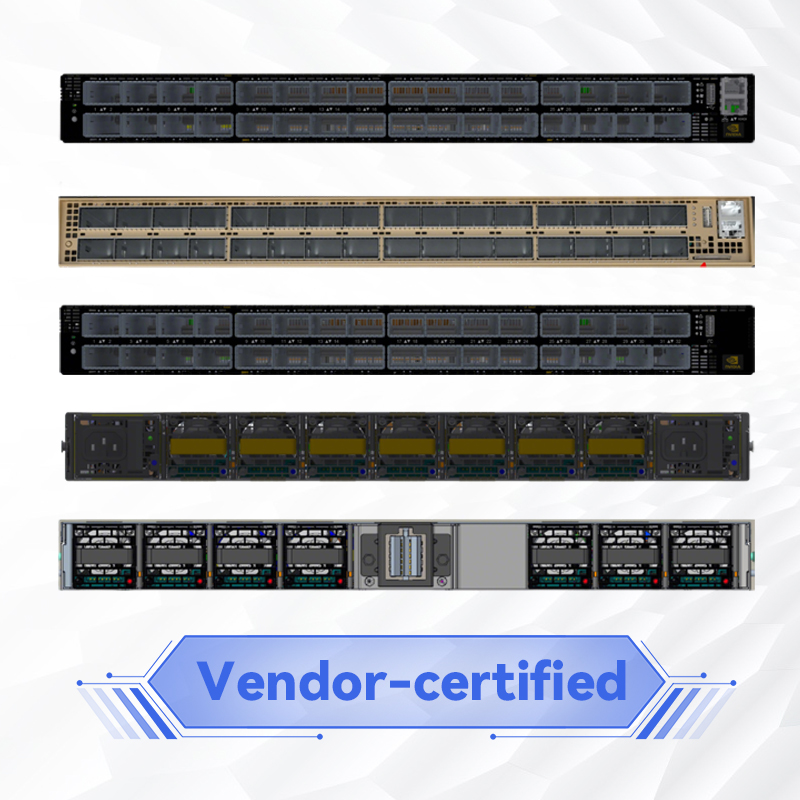

MQM9700-NS2R 是一款采用 1U 标准机架规格的 400Gb/s NDR InfiniBand 智能交换机。它构建了超低延迟、高带宽的数据中心网络主干，支持包括胖树 (Fat Tree)、SlimFly、DragonFly+ 及多维环面 (Torus) 在内的多种拓扑结构，并能向后兼容前代 InfiniBand 产品。其设计旨在简化大规模集群的部署与管理，为科学研究和 AI 训练提供无与伦比的网络性能与效率。
关键技术与特性

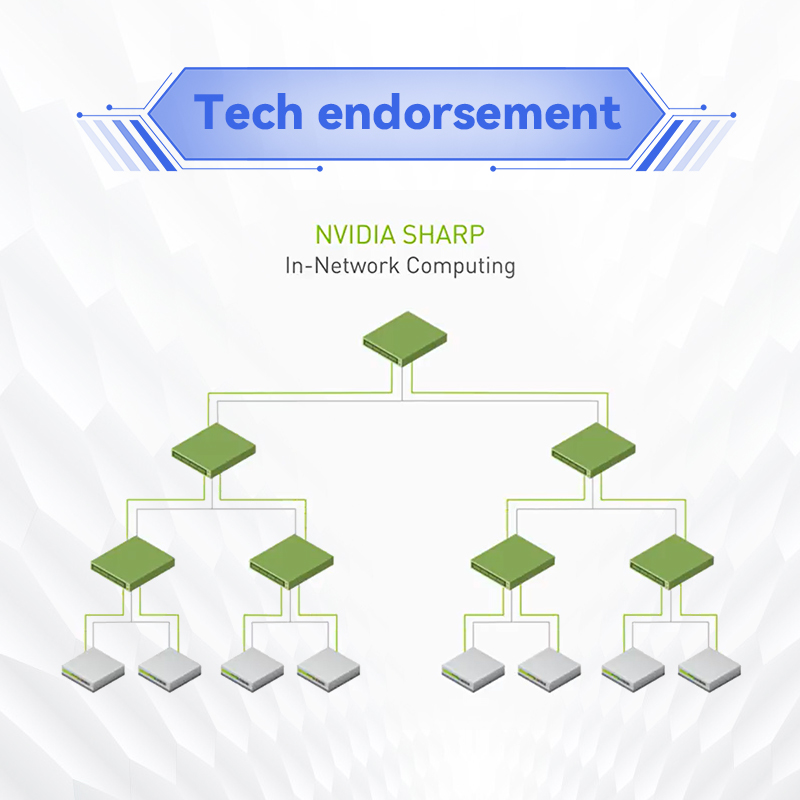

1. NVIDIA 网络内计算与 SHARPv3
SHARPv3 技术允许在交换机网络内部执行聚合、广播等集合通信操作，将 CPU 和 GPU 从繁重的通信任务中解放出来，从而大幅加速 AI 训练和科学计算应用的整体运行时间。
2. 高密度端口与灵活配置
凭借 32个 OSFP 笼子，每个支持 400Gb/s 速率，并可拆分为 200Gb/s 使用。这使得单台设备能以 128个 200Gb/s 端口的高密度模式运行，极大节省了机架空间和拓扑成本。
3. 增强的可靠性与管理
提供 1+1 冗余热插拔电源，支持广泛的输入电压。热插拔风扇单元增强了散热可靠性。设备由基于 x86 架构的本地管理引擎驱动，运行 MLNX-OS 系统，实现精细化的网络控制与监控。
详细规格
| 类别 | 规格参数 |
|---|---|
| 产品型号 | MQM9700-NS2R |
| 端口配置 | 64个 400Gb/s 非阻塞端口（32个 OSFP 物理接口） |
| 聚合吞吐量 | 51.2 Tb/s（双向） |
| 包转发能力 | > 665亿包/秒 |
| 管理类型 | 内部管理（板载子网管理器） |
| 风流方向 | 连接器至电源 (C2P) 后向风流 |
| 处理器与内存 | x86 Coffee Lake i3 CPU，8GB DDR4 内存 |
| 存储 | 16GB M.2 SSD |
| 电源 | 1+1 冗余热插拔，200–240Vac，80 Plus Gold 认证 |
| 冷却 | 热插拔风扇单元 |
| 物理尺寸 (高x宽x深) | 1U (43.6mm) x 438mm x 660.4mm |
| 重量 | 14.5 kg |
| 工作温度 | 0°C 至 40°C |
| 认证 | RoHS, CB, cTUVus, CE, CU, FCC, RCM 等 |
| 保修 | 1 年 |
订购信息
可订购部件号 (OPN): MQM9700-NS2R
描述： 64端口 400Gb/s InfiniBand 智能交换机，32个 OSFP 端口，内部管理，C2P（后向）风流设计。
