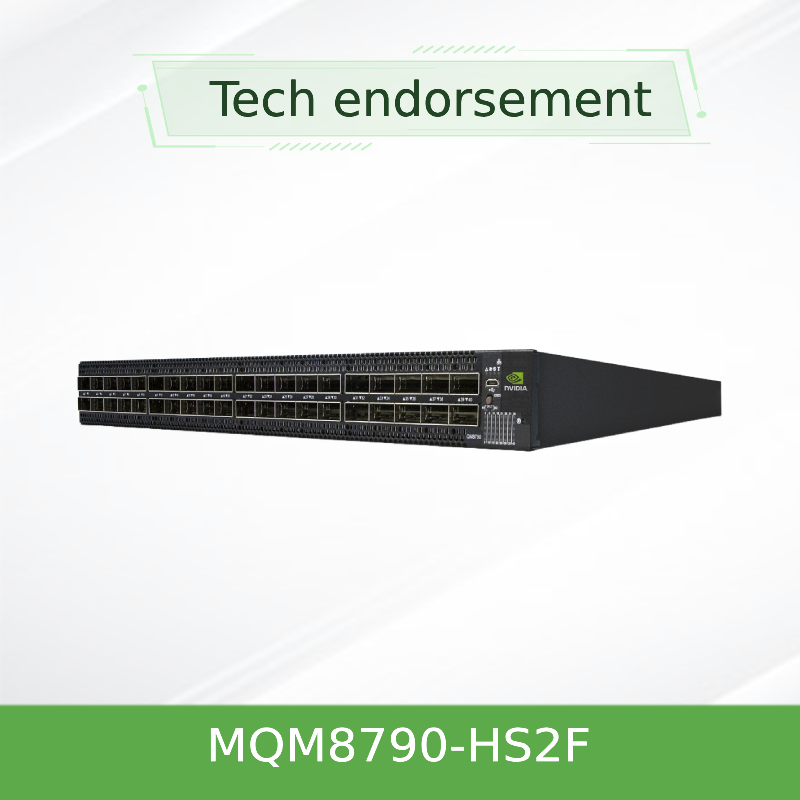

NVIDIA Quantum QM8790-HS2F 200G InfiniBand 智能交换机
外部管理型200G InfiniBand交换机，配备P2C风道设计，专为大规模数据中心统一管理优化
核心价值亮点
外部管理设计
无内部子网管理器，专为配合NVIDIA UFM统一管理平台使用，实现大规模数据中心集中管控。
P2C风道设计
前向后(P2C)气流设计，气流从前端端口侧进入，从后端散热侧排出，适配标准数据中心布局。
高性能交换
40个200Gbps非阻塞端口，支持16Tbps总带宽，可拆分为80个100Gbps端口。
统一管理集成
深度集成NVIDIA UFM平台，支持自动化配置、监控、故障排查和性能优化。
详细技术规格
外部管理架构优势
集中化管理
通过UFM平台统一管理多台QM8790交换机，实现配置、监控、维护的集中化操作，提升运维效率。
资源优化
减少每台交换机的内部管理开销，将资源专注于数据转发和加速功能，提升整体网络性能。
简化部署
无需配置每台交换机的子网管理器，通过UFM平台统一部署策略，降低初始配置复杂度。
部署要求：MQM8790-HS2F需要与NVIDIA UFM管理平台配合使用，适用于已部署或计划部署UFM的大规模数据中心环境。
P2C风道设计说明
P2C（Port-to-Cooling）前向后风道：
- 气流方向：冷却气流从交换机前端（端口侧）进入，从后端（电源侧）排出
- 适用场景：标准冷热通道布局数据中心，冷通道在机柜前方
- 散热优势：端口区域温度更低，延长光模块使用寿命
- 兼容性：与多数服务器标准风道设计匹配
目标应用场景
超大规模云数据中心
适用于需要集中管理数百台交换机的云服务商，通过UFM平台实现自动化运维和规模化管理。
大型AI训练集群
为千卡以上GPU集群提供高速互联，通过集中管理简化网络配置，提升训练任务部署效率。
? 科研计算中心
满足国家级实验室、高校超算中心对集中网络管理、统一策略配置和高级监控的需求。
? 产品订购信息
MQM8790-HS2F

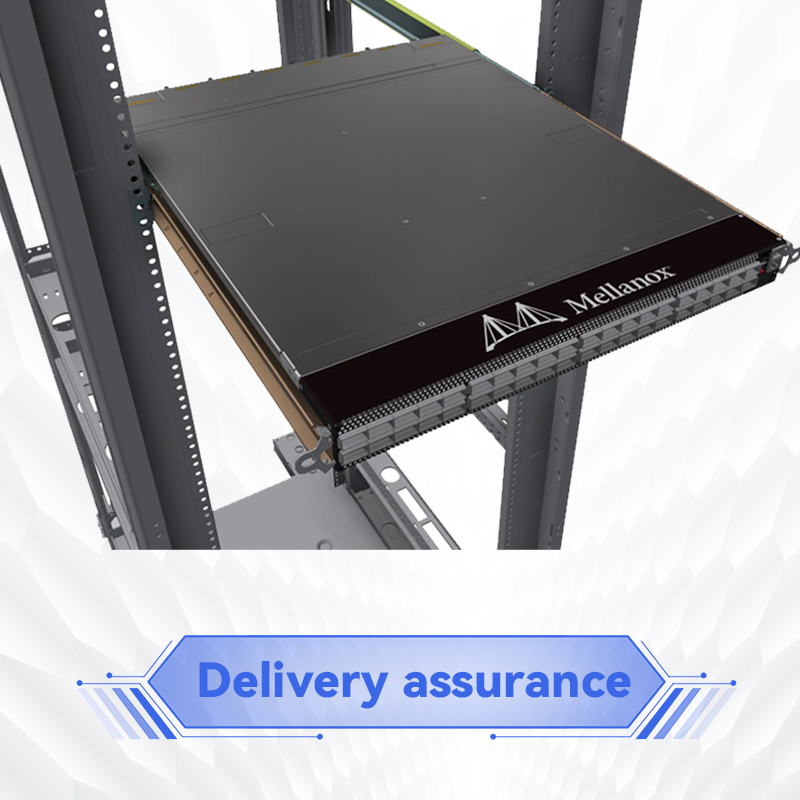

完整描述：NVIDIA Quantum 200Gb/s InfiniBand外部管理型交换机，40个QSFP56端口，双冗余交流电源，无内部子网管理器，标准深度机箱，P2C（前向后）风道设计，包含导轨安装套件。
注意：此型号需配合NVIDIA UFM管理平台使用，适用于已部署UFM的大规模数据中心环境。
? 配套组件
- 需要NVIDIA UFM管理平台
- 兼容ConnectX-6/7适配器
- 支持QSFP56线缆模块
- 提供标准管理线缆套件
QM8700系列型号对比
| 特性 | MQM8790-HS2F | MQM8700-HS2F |
|---|---|---|
| 管理方式 | 外部管理（需UFM） | 内部管理（内置子网管理器） |
| 适用规模 | 大规模集群（集中管理） | 中小规模集群 |
| 风道设计 | P2C（前向后） | P2C（前向后） |
| 管理复杂度 | 集中化管理，简化单点配置 | 每台独立配置 |
技术优势总结
- 外部管理设计，优化大规模部署管理效率
- P2C风道设计，适配标准数据中心冷却布局
- 40×200Gbps端口，支持1:2端口拆分
- 集成SHARP v2技术，硬件加速AI/HPC通信
- 深度集成UFM统一管理平台
- 1+1冗余电源，80 PLUS Gold+认证
- 支持多种高级网络拓扑
- 向后兼容前代InfiniBand设备
MQM8790-HS2F 是专为超大规模数据中心设计的外部管理型交换机，通过与NVIDIA UFM平台深度集成，实现高效的集中化网络管理，降低运维复杂度，提升整体网络可靠性和性能。
