产品概述

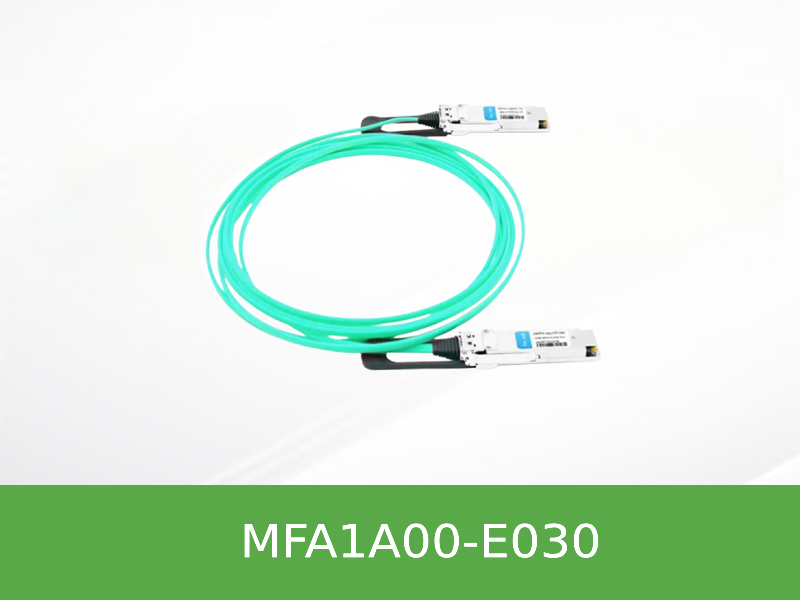

NVIDIA® MFA1A00-E030 是一款30米长度的100Gb/s QSFP28有源光缆，专为需要跨越更长距离的数据中心互连设计。该光缆基于VCSEL技术，支持InfiniBand EDR和100GbE双协议，在30米传输距离上有效延伸了机柜间、列间甚至相邻模块化机房的光纤连接。相比10米、20米规格，E030为数据中心布线提供了更大的拓扑灵活性。它集成了每通道26Gb/s的VCSEL光收发组件和可选重定时功能，并完整支持SFF-8665及SFF-8636管理接口，是高密度、高性能计算与存储网络的经济高效延伸方案。
主要特征
- 100Gb/s 长距离延伸 — 4通道全双工传输，单通道25.78Gb/s，通过30米多模光纤实现100G带宽延伸，适合跨机柜、跨列连接。
- 信号完整性保障 — 内置可选重定时功能，针对25-26Gbps高速率进行时钟恢复与信号重整，确保30米传输的误码率性能。
- 全功能数字诊断 — 符合SFF-8636管理接口规范，支持Tx/Rx光功率、偏置电流、电压、温度实时监控及LOS/LOL告警。
- 可编程物理层优化 — 提供发射端输入均衡、接收端输出幅度与预加重调节，可根据链路状况进行精细调优。
- 高密度低功耗 — 标准QSFP28接口，单3.3V供电，带重定时时每端功耗典型值2.2W，最大2.5W，适配高密度布线需求。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFA1A00-E030 |
| 外形规格 | QSFP28 |
| 数据速率 | 100 Gb/s (4 x 25.78125 Gb/s ±100ppm) |
| 线缆类型 | 多模有源光缆 (MMF AOC) |
| 传输距离 | 30 米 |
| 功耗 (每端, 带重定时) | 典型 2.2W，最大 2.5W |
| 功耗 (每端, 无重定时) | 典型 1.5W，最大 1.8W |
| 电源电压 | 3.135V 至 3.465V |
| 工作壳温 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 管理接口 | SFF-8636 兼容 (I²C) |
| 协议支持 | InfiniBand EDR, 100Gb/s 以太网 |
| 最小弯曲半径 | 30 mm |
| 线缆外径 | 3 mm ± 0.2 mm |
| 线缆颜色 | 水绿色 (Aqua) |
| 长度公差 (30m) | +500mm / -0mm |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFA1A00-E020 | IB EDR 100Gb/s QSFP28 有源光缆, 20m | 20米标准长度，适用于常规列内连接 |
| MFA1A00-E030 | IB EDR 100Gb/s QSFP28 有源光缆, 30m | 30米中长距离，覆盖跨列或相邻模块连接 |
| MFA1A00-E050 | IB EDR 100Gb/s QSFP28 有源光缆, 50m | 50米更长距离，适用于汇聚层与接入层互联 |
| MFA1A00-E100 | IB EDR 100Gb/s QSFP28 有源光缆, 100m | 100米长距，满足大型数据中心末端跨区域需求 |
| MFA1A00-C030 | ETH 100GbE QSFP28 有源光缆, 30m | 30米，针对100GbE应用优化 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: 30米的MFA1A00-E030是否支持100GbE以太网交换机，还是仅限于InfiniBand？
A: 该型号同时兼容两种协议。根据产品规格书，MFA1A00系列专为100Gb/s InfiniBand EDR和100Gb/s以太网设计，E030作为30米长度型号，可无缝连接IB交换机或标准100GbE交换机，适用于多种数据中心网络架构。
Q: 30米传输距离是否需要开启重定时功能？
A: 对于30米的链路，开启重定时有助于消除信号在光纤传输及光电转换过程中累积的抖动，建议在25-26Gbps高速率下启用该功能以获得最佳信号质量。如果连接的是低速设备或对功耗有极致要求，也可通过软件配置关闭重定时，降低至1.5W功耗。
Q: 实际部署时如何确认这30米光缆的工作状态是否正常？
A: 您可以通过支持SFF-8636管理接口的交换机或服务器，直接读取MFA1A00-E030的数字诊断信息，包括4通道的收发光功率、激光器偏置电流、电压和模块温度。当链路出现异常时，也能通过LOS和LOL告警快速定位故障端，无需额外测试仪表。
Q: MFA1A00-E030的30米长度包含两端的QSFP模块吗？长度公差如何？
A: 是的，产品规格书中定义的“cable length”为包含两端QSFP28模块的整体物理长度。根据机械规格，对于5米≤长度<50米的型号（含30米），长度公差为+500mm / -0mm，确保满足实际布线距离需求。
MFA1A00-E030 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 30米有源光缆 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MFA1A00-E030 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 30米有源光缆 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MFA1A00-E030 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 30米有源光缆 参数”“MFA1A00-E030 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 30米有源光缆 报价”“MFA1A00-E030 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 30米有源光缆 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
