产品概述

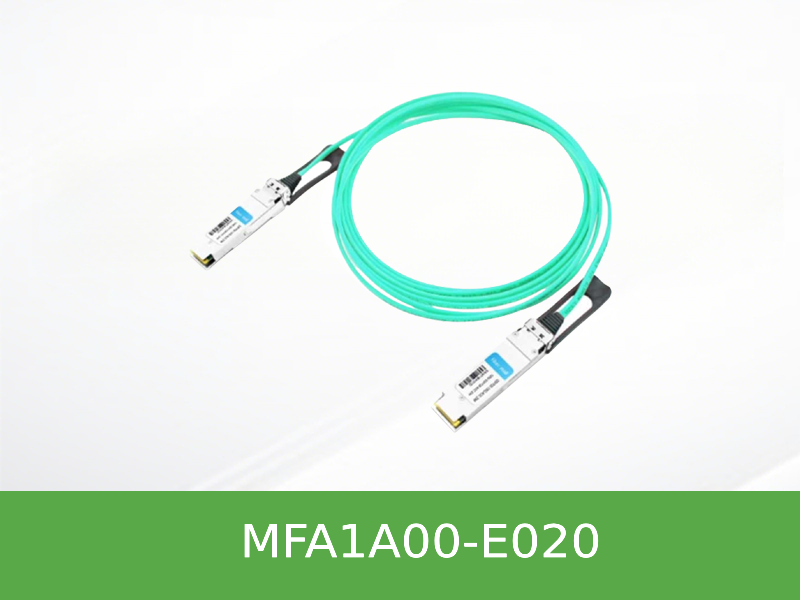

NVIDIA® MFA1A00-E020 是一款100Gb/s QSFP28 有源光缆，专为需要20米传输距离的数据中心内部互连而设计。该光缆基于VCSEL技术，支持InfiniBand EDR和100Gb/s以太网标准，为高带宽应用提供了一种即插即用的连接方案。相比被动铜缆，它在20米长度上提供了更灵活的设备布局空间。每个通道的数据速率可达26Gb/s，并集成了可选的重定时功能，以确保长距离传输下的信号完整性。MFA1A00-E020 遵循SFF-8665规范，适用于对端口密度和功耗有严格要求的企业及超大规模数据中心。
主要特征
- 100Gb/s 带宽 — 4通道全双工传输，每通道速率支持25.78Gb/s，适用于 InfiniBand EDR 与 100GbE 互连。
- 信号调节功能 — 可编程发射端输入均衡和接收端输出幅度与预加重，灵活优化链路信号质量。
- 可选重定时 — 针对25-26Gbps速率提供重定时功能，向下兼容较低速率，增强系统兼容性。
- 数字诊断监控 — 支持 SFF-8636 管理接口，实时监测光功率、电压、温度及告警状态。
- 低功耗设计 — 单3.3V供电，带重定时工作时功耗典型值为2.2W每端，有助于降低机箱散热压力。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFA1A00-E020 |
| 外形规格 | QSFP28 |
| 数据速率 | 100 Gb/s (4 x 25.78125 Gb/s) |
| 线缆类型 | 多模有源光缆 (MMF AOC) |
| 传输距离 | 20 米 |
| 功耗 (每端, 带重定时) | 典型 2.2W，最大 2.5W |
| 电源电压 | 3.135V 至 3.465V |
| 工作壳温 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 管理接口 | SFF-8636 兼容 (I²C) |
| 协议支持 | InfiniBand EDR, 100Gb/s 以太网 |
| 最小弯曲半径 | 30 mm |
| 线缆外径 | 3 mm ± 0.2 mm |
| 线缆颜色 | 水绿色 (Aqua) |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFA1A00-E010 | IB EDR 100Gb/s QSFP28 有源光缆, 10m | 10 米长度，适用于中短距离互连 |
| MFA1A00-E015 | IB EDR 100Gb/s QSFP28 有源光缆, 15m | 15 米长度，扩展机柜间连接 |
| MFA1A00-E020 | IB EDR 100Gb/s QSFP28 有源光缆, 20m | 20 米标准长度，平衡覆盖范围 |
| MFA1A00-E030 | IB EDR 100Gb/s QSFP28 有源光缆, 30m | 30 米长度，适用于跨列/跨排连接 |
| MFA1A00-C020 | ETH 100GbE QSFP28 有源光缆, 20m | 20米，专为100Gb/s以太网应用优化 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MFA1A00-E020 是只支持 InfiniBand，还是也能用于标准以太网环境？
A: 该型号可以同时支持两种协议。根据规格书，MFA1A00 系列设计用于 100Gb/s InfiniBand EDR 和 100Gb/s 以太网系统。MFA1A00-E020 是其中20米长度的型号，在IB网络和以太网交换机中均可使用，具体应用可参考其描述。
Q: 这根20米长的光缆，是否需要在交换机上进行额外配置？
A: 通常不需要复杂配置。它支持热插拔，符合SFF-8665标准，插入后基本即插即用。不过，它提供了可编程的Tx输入均衡和Rx输出幅度/预加重功能，如果需要针对特定链路进行信号优化，可以通过管理接口进行配置。
Q: “可选重定时”在什么情况下会用到？
A: 重定时功能主要用于在25-26Gbps高速率下，对信号进行重新整形和时钟恢复，以消除长距离传输或复杂链路中累积的抖动。对于20米的光缆，启用重定时可以进一步提升信号质量，确保传输的可靠性。如果您在较旧的设备或较低速率下使用，可以选择关闭此功能。
Q: 如何通过管理接口监控这条光缆的工作状态？
A: MFA1A00-E020 支持 SFF-8636 定义的I²C管理接口，也就是我们常说的数字诊断监控 (DDM)。您可以通过系统读取相关寄存器，实时查看接收/发射光功率、激光器偏置电流、电压和模块内部温度，同时也能获取LOS和LOL告警，方便进行故障排查和预防性维护。
MFA1A00-E020 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 20米有源光缆 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MFA1A00-E020 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 20米有源光缆 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MFA1A00-E020 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 20米有源光缆 参数”“MFA1A00-E020 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 20米有源光缆 报价”“MFA1A00-E020 NVIDIA Mellanox MFA1A00 IB EDR系列 100G QSFP28 20米有源光缆 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
