产品概述

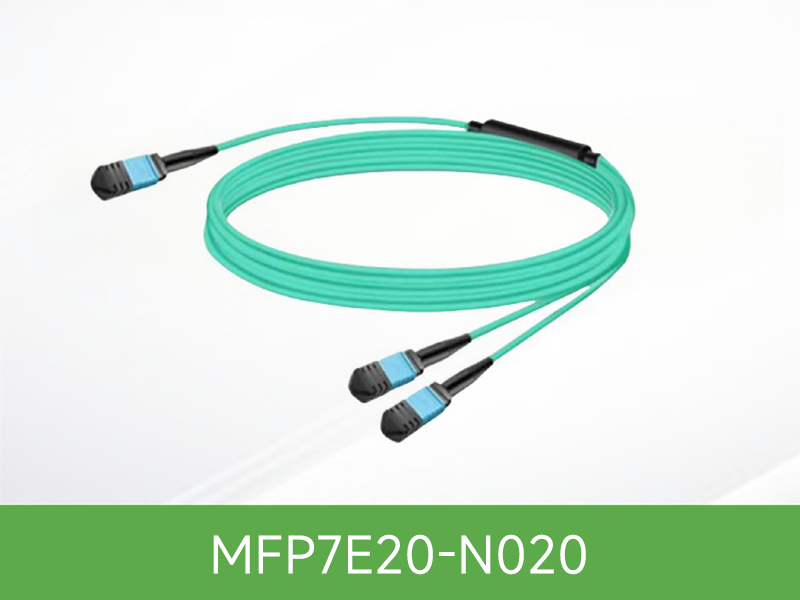

NVIDIA MFP7E20-N020 是一款 20 米的多模分路光纤线缆，用于分解 800G 双端口 OSFP 光模块的信号。该线缆一端为 MPO-12/APC 母头连接器，连接 800G OSFP 收发器，另一端分为两个 MPO-12/APC 母头，分别插入两个 400G OSFP 或 QSFP112 光模块。在 20 米的传输距离内，它采用 8 芯 50/125 μm 多模光纤，支持 InfiniBand NDR 和 400GbE 协议，实现从核心交换机到 ConnectX-7 网卡或 BlueField-3 DPU 的物理层连接。线缆为 Type-B 交叉连接设计，确保光信号在收发端之间的正确对准。
主要特征
- OM3 多模光纤 — 采用 Aqua 色 50/125 μm OM3 多模光纤，支持 20 米距离内的高速信号传输，满足短距离数据中心互联需求。
- MPO-12/APC 连接器 — 两端均采用带 8° 角的 APC 研磨连接器，有效降低光反射，提高 PAM4 信号的传输质量。
- 推拉式锁扣 — 连接器外壳采用推拉式结构，便于在高密度环境中插拔，同时确保连接牢固。
- 低烟无卤护套 — 线缆外被为 LSZH 材质，减少火灾时释放的有毒烟雾，符合数据中心安全规范。
- 兼容双封装 — 分支端可同时连接 OSFP 和 QSFP112 光模块，适应不同代际的网卡和 DPU 接口。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E20-N020 |
| 连接头类型 | MPO-12/APC 转 2x MPO-12/APC (母头) |
| 线缆长度 (L) | 20 m |
| 光纤芯数 | 8 (4 收/4 发) |
| 光纤类型 | 50/125 μm 多模 OM3 |
| 插入损耗 | ≤ 0.35 + 0.0004 x L dB |
| 回波损耗 | ≥ 35 dB |
| 最小弯曲半径 | 30 mm |
| 线缆外径 | 3.0 ± 0.2 mm |
| 护套颜色/材质 | Aqua, LSZH |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 配线类型 | Type-B (交叉) |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E20-N015 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 15 米 (OM3) |
| MFP7E20-N020 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 20 米 (OM3) |
| MFP7E20-N030 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 30 米 (OM3/OM4 过渡长度) |
| MFP7E20-N050 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 50 米 (OM4, 最大距离) |
服务与支持
免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
选型报价 — 快速响应，提供详细的配置清单与商务报价。
现场调试 — 专业工程师支持现场安装与初期调优服务。
原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: 对于 20 米长度的 MFP7E20-N020，插入损耗的典型值是多少？
A: 根据规格书中的公式 IL ≤ 0.35 + 0.0004 x L，20 米线缆的最大插入损耗不超过 0.358 dB。实际生产中，线缆的损耗通常低于此上限值，以保证链路预算有足够余量。
Q: MFP7E20-N020 可以用于连接两个交换机吗？
A: 线缆本身是无源物理介质，可以连接任何两个符合接口要求的光模块。但该线缆的设计初衷是分解 800G 端口，典型应用是连接交换机侧的 800G OSFP 和服务器侧的 400G OSFP/QSFP112，实现 1 拖 2 的连接。
Q: 安装时清洁 MPO 连接器有什么注意事项？
A: 必须使用专用的光纤连接器清洁工具。由于是 APC 研磨面，清洁时应避免划伤端面。建议先清洁线缆连接器，再清洁光模块内的连接器，插拔前务必摘下防尘帽。
