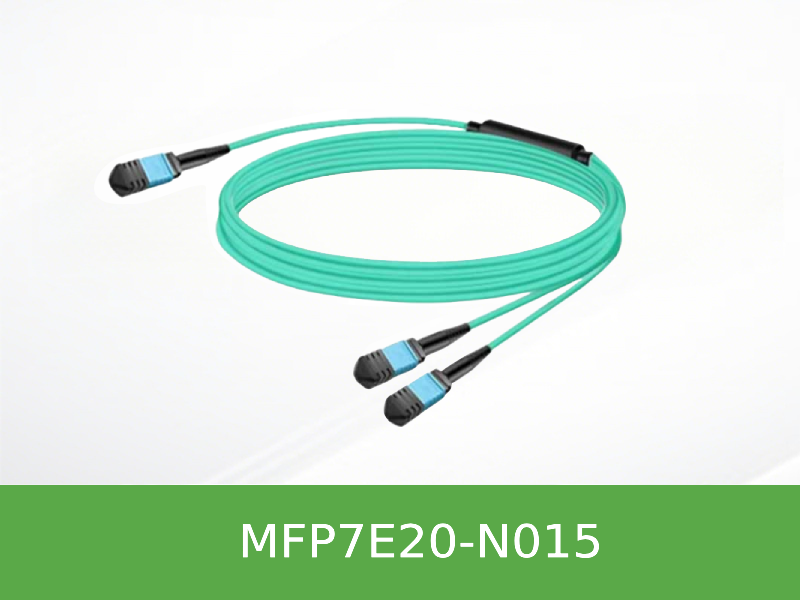

产品概述
NVIDIA MFP7E20-N015 是一款 15 米长度的多模光纤分路器线缆，专为连接 800G OSFP 双端口光模块与两个独立的 400G OSFP 或 QSFP112 光模块设计。该线缆采用 MPO-12/APC 连接器，利用 8 芯光纤实现 4 收 4 发的传输通道。在 15 米的传输距离内，它能够支持从 InfiniBand NDR 或 400GbE 交换机到 ConnectX-7 适配器或 BlueField-3 DPU 的高密度互联。其 Type-B 交叉连接拓扑确保了光模块发射端与接收端透镜的精确对准，是构建 800G 到 400G 分解链路的无源物理介质。
主要特征
- 精确分支连接 — 将单个 12 芯 MPO 接口分解为两个独立的 12 芯 MPO 接口，实现 1 个 800G 端口连接 2 个 400G 端口的应用。
- 高性能 APC 研磨 — 连接器端面采用 8° 角度研磨，最大限度地减少光反射，保障 200G PAM4 信号的长期稳定传输。
- 符合行业标准 — 遵循 IEC 61754-7 和 Telcordia GR-1435 规范，确保与 NVIDIA MMA4Z00-NS 系列光模块的物理兼容性。
- 交叉型拓扑 — Type-B 配线方式，满足光模块内部 lane 1 至 lane 12 的交叉对准要求，无需额外转接。
- 环境适应性 — LSZH 护套符合消防安全要求，工作温度范围为 0°C 至 70°C，适应数据中心机房的常规环境。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E20-N015 |
| 连接头类型 | MPO-12/APC 母头 转 2x MPO-12/APC 母头 |
| 线缆长度 (L) | 15 m (长度 ≥5m 公差 +2% x L / -0) |
| 光纤芯数 | 8 芯 (用于数据传输) |
| 光纤类型 | OM3，50/125 μm |
| 插入损耗 | ≤ 0.35 + 0.0004 x 15 dB |
| 回波损耗 | ≥ 35 dB |
| 最小弯曲半径 | 30 mm |
| 线缆护套 | Aqua 色, LSZH, OFNR |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 应用协议 | InfiniBand, 400GbE, NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E20-N010 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 10 米 (OM3) |
| MFP7E20-N015 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 15 米 (OM3) |
| MFP7E20-N020 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 20 米 (OM3) |
| MFP7E20-N030 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 30 米 (OM3/OM4 边界) |
| MFP7E20-N050 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 50 米 (OM4, 最大距离) |
服务与支持
免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
选型报价 — 快速响应，提供详细的配置清单与商务报价。
现场调试 — 专业工程师支持现场安装与初期调优服务。
原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: 15 米长度的 MFP7E20-N015 通常用于什么样的机柜布局？
A: 15 米长度可以覆盖相邻机柜列之间的跳接，或者从位于机柜中部的交换机连接到同一列内其他机柜顶部的服务器，提供了比 10 米更灵活的走线余量。
Q: 如果我的接收端光模块是 QSFP112 封装，这个分路线缆能用吗？
A: 可以。MFP7E20 系列的两个分支端兼容 OSFP 和 QSFP112 两种封装的光模块，只要该模块是 MPO-12/APC 接口，例如 NVIDIA MMA1Z00-NS400。
Q: 如何确认我收到的线缆是 Type-B 交叉型的？
A: 您可以查看线缆标签或数据手册。对于 MFP7E20 系列，PDF 中明确指出其拓扑为 "Crossed Type B"，即 key up 到 key down 的配线方式，确保 Pin 1 对 Pin 12。
