产品概述

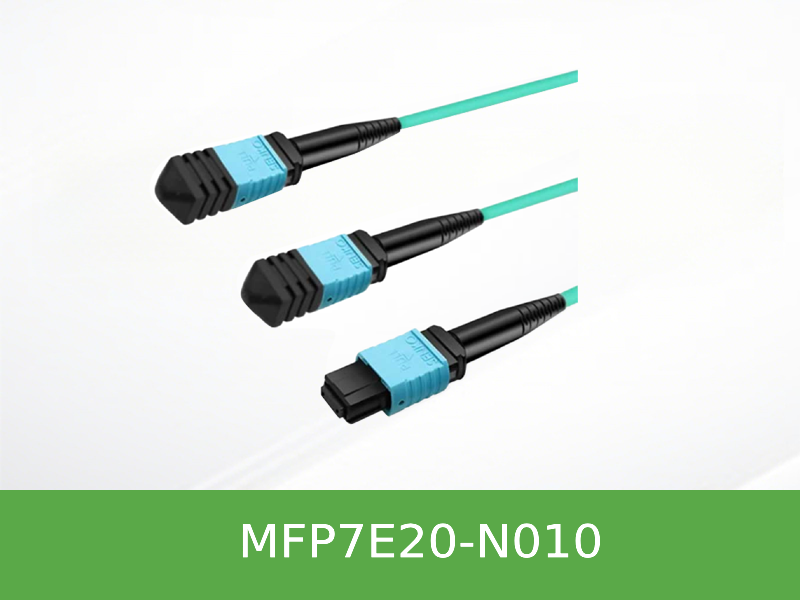

NVIDIA MFP7E20-N010 是一款专为分解 800G 双端口 OSFP 光模块而设计的 1 分 2 多模光纤分路线缆。它的一端是一个 MPO-12/APC 连接器，使用 8 芯有源光纤，另一端分为两个独立的 MPO-12/APC 连接器。在交换机侧，线缆插入 800G OSFP 收发器；在服务器侧，两个分支端则可分别连接至 400G OSFP 或 QSFP112 收发器（如 NVIDIA MMA4Z00-NS400 或 MMA1Z00-NS400），从而支持 ConnectX-7 或 BlueField-3 以 200G 速率接入网络。线缆采用交叉型 Type-B 拓扑，确保发射与接收通道的正确对准，适用于 10 米距离内的高速互联。
主要特征
- 多模光纤设计 — 采用 50/125 μm 多模光纤 (OM3/OM4)，线缆护套为 Aqua 色 LSZH 材质，符合 OFNR 标准。
- 角度物理接触 — MPO 连接器端面为 8° APC 研磨，可有效抑制背向反射，保证高速信号下 PAM4 调制的信号完整性。
- 灵活部署 — 分支设计允许一个 800G 交换机端口同时连接两个独立的 400G 设备，无需额外交换机端口，简化布线。
- Type-B 交叉连接 — 遵循 MPO Type-B 配线规则，确保信号从一端的 Pin 1 传输到对端的 Pin 12，满足光模块内部 lane 分配要求。
- 即插即用与耐用性 — 采用推拉式闭锁结构，安装便捷；出厂前经过严格测试，确保低插入损耗 (≤0.35+0.0004 x L dB) 和高回波损耗 (≥35 dB)。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E20-N010 |
| 连接头类型 | MPO-12/APC 转 2x MPO-12/APC (母头) |
| 线缆长度 (L) | 10 m (长度公差 +0.1 m / -0) |
| 光纤芯数 | 8 芯有源光纤 (4 收/4 发), 4 芯无源加强件 |
| 光纤类型 | OM3 (≤30m) / OM4 (>30m)，50/125 μm |
| 插入损耗 | ≤ 0.35 + 0.0004 x L dB |
| 回波损耗 | ≥ 35 dB |
| 最小弯曲半径 | 30 mm |
| 线缆外径 | 3.0 ± 0.2 mm |
| 护套材质 | LSZH (低烟无卤), 颜色 Aqua |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 合规性 | Telcordia GR-1435, IEC 61754-7, RoHS |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E20-N003 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 3 米 |
| MFP7E20-N005 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 5 米 |
| MFP7E20-N010 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 10 米 |
| MFP7E20-N030 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 30 米 (OM4) |
| MFP7E20-N050 | 多模分路线缆, MPO12 APC to 2xMPO12 APC | 长度 50 米 (OM4, 最大传输距离) |
服务与支持
免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
选型报价 — 快速响应，提供详细的配置清单与商务报价。
现场调试 — 专业工程师支持现场安装与初期调优服务。
原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E20-N010 的 10 米长度是否包含两端连接器的损耗？
A: 是的。其最大插入损耗指标 ≤0.35+0.0004 x L dB，其中 L 为线缆长度。针对 10 米线缆，计算得最大插入损耗约为 0.354 dB，该数值已包含连接器和光纤自身的总损耗。
Q: 这种分路线缆能否混用 OSFP 和 QSFP112 收发器？
A: 可以。两个分支端可以同时连接 OSFP 或 QSFP112 光模块，例如一个分支连接 OSFP 400G 模块，另一个分支连接 QSFP112 400G 模块，只要适配的收发器型号正确（如 MMA1Z00-NS400 或 MMA4Z00-NS400），均可正常工作。
Q: 线缆标签上的序列号有什么作用？
A: 每个线缆尾端都贴有包含序列号和生产信息的标签（格式如 MTYYWWXXZZZZZ），此标签主要用于NVIDIA内部生产追溯和质量管控，非特殊要求下用户无需解码，正常使用即可。
MFP7E20-N010 NVIDIA Mellanox MFP7E20 IB NDR系列 400G MPO-12 APC 转双路 MPO-4 APC 无源多模分支光纤10米线缆 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MFP7E20-N010 NVIDIA Mellanox MFP7E20 IB NDR系列 400G MPO-12 APC 转双路 MPO-4 APC 无源多模分支光纤10米线缆 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MFP7E20-N010 NVIDIA Mellanox MFP7E20 IB NDR系列 400G MPO-12 APC 转双路 MPO-4 APC 无源多模分支光纤10米线缆 参数”“MFP7E20-N010 NVIDIA Mellanox MFP7E20 IB NDR系列 400G MPO-12 APC 转双路 MPO-4 APC 无源多模分支光纤10米线缆 报价”“MFP7E20-N010 NVIDIA Mellanox MFP7E20 IB NDR系列 400G MPO-12 APC 转双路 MPO-4 APC 无源多模分支光纤10米线缆 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
