产品概述
MFP7E10-N030 是一款 30 米长度的 NVIDIA 原装无源多模光纤线缆，采用 MPO-12/APC 至 MPO-12/APC 的连接形式，专为 400Gb/s 和 800Gb/s InfiniBand 及以太网设备互连设计。该线缆内部使用 8 芯有源光纤（4 收/4 发）实现并行光传输，采用 Type-B 交叉极性确保 Lane 1 与对端 Lane 12 正确对应。APC 连接器的 8°研磨端面可有效抑制回波反射，保障高速信号质量。该型号是 OM3 光纤规格下的最长距离版本，适用于数据中心内跨列间或相邻列间的中距离高密度布线需求。
主要特征
- OM3 多模光纤最大长度 — 30 米采用 OM3 光纤 (50/125µm)，是 OM3 规格下的最长距离版本，支持 NDR 400Gb/s 和 800Gb/s 速率传输。
- Type-B 交叉极性 — 线序定义为 1→12、2→11 等交叉方式，可直接连接两个收发器，无需额外交叉线缆或适配器。
- 精确的插入损耗控制 — 单次连接插入损耗 ≤ 0.35 + 0.0004 × L dB (L=30m 时 ≤ 0.362 dB)，确保光链路预算充足。
- LSZH 阻燃护套 — 采用低烟无卤材料，水绿色护套，符合数据中心对消防安全和线缆识别的严格要求。
- 推挽式锁扣设计 — 连接器外壳集成拉环，便于在高密度布线环境中轻松插拔。
- 兼容双端口 OSFP 模块 — 适用于双端口 OSFP 800Gb/s 模块连接至单端口 OSFP 或 QSFP112 400Gb/s 模块的场景。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E10-N030 |
| 连接器类型 | MPO-12/APC 母头（带导孔） |
| 光纤数量 | 8 芯 (4 收 / 4 发) |
| 光纤类型 | OM3 (50/125µm) |
| 线缆长度 | 30 米 |
| 长度公差 | +2% × L / -0 米 (L=30m 时，公差为 +0.6 米 / -0 米) |
| 线缆外径 | 3.0 ± 0.2 mm |
| 最小弯曲半径 | 30 mm |
| 插入损耗 (连接器端面) | ≤ 0.35 + 0.0004 × L dB (L=30m 时 ≤ 0.362 dB) |
| 回波损耗 | ≥ 35 dB |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 护套颜色/材质 | 水绿色，LSZH-OFNR |
| 极性 | Type-B (交叉) |
| 适用协议 | InfiniBand NDR, 400GbE, NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E10-N015 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，15m | 15 米，OM3，适用于较长跨机柜连接 |
| MFP7E10-N020 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，20m | 20 米，OM3，适用于跨列间连接 |
| MFP7E10-N030 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，30m | 30 米，OM3，OM3 规格下的最长距离 |
| MFP7E10-N035 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，35m | 35 米，OM4，需 OM4 光纤支持 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E10-N030 为什么是 OM3 光纤而不是 OM4？
A: 根据产品规格，当线缆长度 ≤ 30 米时使用 OM3 光纤，> 30 米时使用 OM4 光纤。因此 30 米型号恰好是 OM3 规格的上限，可以满足 400G 速率下 30 米的传输要求，同时兼顾成本效益。
Q: 该线缆能否用于连接两个不同楼层的设备？
A: 30 米的长度适合同一建筑内不同楼层的短距离连接，但需注意垂直布线时的弯曲半径控制。如果链路中包含多个光纤配线盘，30 米仍在支持范围内，PDF 说明 50 米最大传输距离的假设条件包含了两个配线盘和四个连接点。
Q: 该线缆的 Type-B 极性是否与所有 OSFP 模块兼容？
A: Type-B 极性适用于两端均为标准 A 型接口的光模块。在使用双端口 OSFP 模块时，PDF 特别说明两个 MPO-12/APC 端口必须使用相同的线缆类型（直连或 1:2 分叉），不能混用不同极性的线缆。
Q: 30 米长度的 MFP7E10-N030 插入损耗最大值是多少？
A: 根据公式 IL ≤ 0.35 + 0.0004 × L dB，L=30 米时插入损耗 ≤ 0.362 dB。这是连接器端面本身的损耗指标，不包含光纤传输损耗。

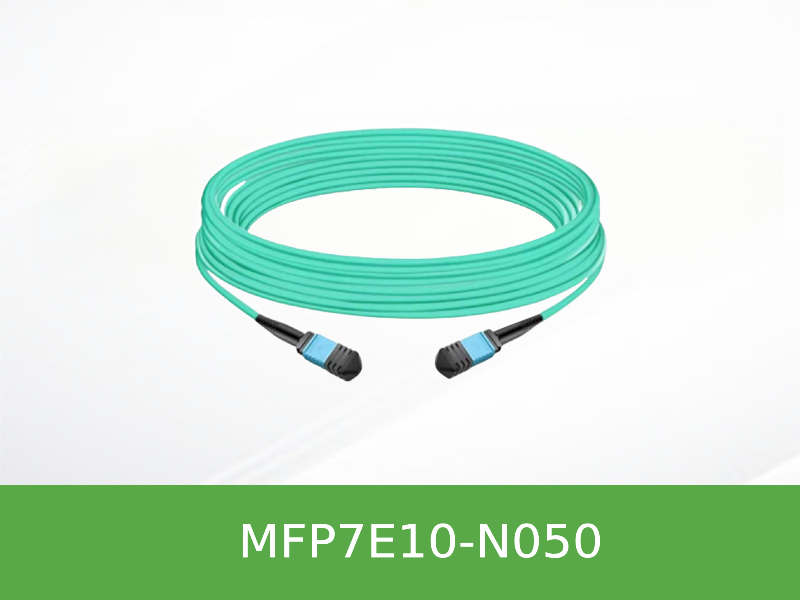

MFP7E10-N050 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 50米 选型、兼容与采购说明
