产品概述

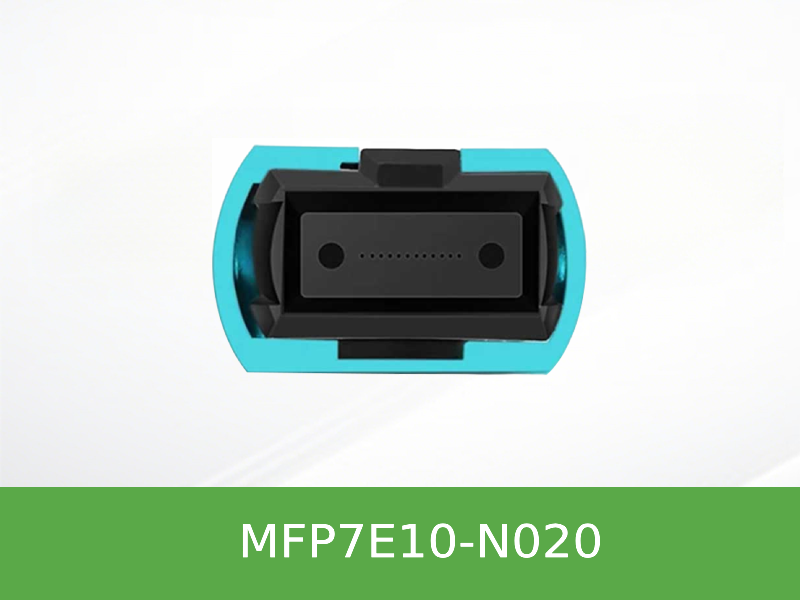

MFP7E10-N020 是一款 20 米长度的 NVIDIA 原装无源多模光纤线缆，专为 400Gb/s 和 800Gb/s InfiniBand 及以太网设备互连设计。它采用 MPO-12/APC 至 MPO-12/APC 的连接方式，内部使用 8 芯有源光纤（4 收/4 发）实现并行光传输。该线缆为 Type-B 交叉极性，确保 Lane 1 与对端 Lane 12 正确对应，符合并行光模块的通道映射要求。APC 连接器的 8°研磨端面可有效抑制回波反射，保障高速信号质量。该型号适用于数据中心内跨机柜、跨列中间距的短距离高密度布线需求。
主要特征
- OM3 多模光纤 — 20 米长度采用 OM3 光纤 (50/125µm)，支持 NDR 400Gb/s 和 800Gb/s 速率传输，满足数据中心主流多模应用场景。
- Type-B 交叉极性 — 线序定义为 1→12、2→11 等交叉方式，可直接连接两个收发器，无需额外交叉线缆或适配器。
- 精确的插入损耗控制 — 单次连接插入损耗 ≤ 0.35 + 0.0004 × L dB (L=20m 时 ≤ 0.358 dB)，确保光链路预算充足。
- LSZH 阻燃护套 — 采用低烟无卤材料，水绿色护套，符合数据中心对消防安全和线缆识别的严格要求。
- 推挽式锁扣设计 — 连接器外壳集成拉环，便于在高密度布线环境中轻松插拔。
- 兼容双端口 OSFP 模块 — 适用于双端口 OSFP 800Gb/s 模块连接至单端口 OSFP 或 QSFP112 400Gb/s 模块的场景。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E10-N020 |
| 连接器类型 | MPO-12/APC 母头（带导孔） |
| 光纤数量 | 8 芯 (4 收 / 4 发) |
| 光纤类型 | OM3 (50/125µm) |
| 线缆长度 | 20 米 |
| 长度公差 | +2% × L / -0 米 (L=20m 时，公差为 +0.4 米 / -0 米) |
| 线缆外径 | 3.0 ± 0.2 mm |
| 最小弯曲半径 | 30 mm |
| 插入损耗 (连接器端面) | ≤ 0.35 + 0.0004 × L dB (L=20m 时 ≤ 0.358 dB) |
| 回波损耗 | ≥ 35 dB |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 护套颜色/材质 | 水绿色，LSZH-OFNR |
| 极性 | Type-B (交叉) |
| 适用协议 | InfiniBand NDR, 400GbE, NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E10-N010 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，10m | 10 米，OM3，标准跨机柜布线 |
| MFP7E10-N015 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，15m | 15 米，OM3，较长跨机柜连接 |
| MFP7E10-N020 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，20m | 20 米，OM3，适用于跨列间较长距离布线 |
| MFP7E10-N030 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，30m | 30 米，OM3，OM3 规格下的最长距离 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E10-N020 能否用于连接 NVIDIA Quantum-2 InfiniBand 交换机？
A: 可以。该线缆设计用于连接双端口 OSFP 800Gb/s 模块，而 Quantum-2 系列交换机通常配备此类端口。只需在交换机侧安装与线缆匹配的 MPO-12/APC 接口光模块（如 MMA4Z00-NS），即可建立连接。
Q: 20 米长度的 MFP7E10-N020 是否满足 400G NDR 的传输要求？
A: 满足。该线缆采用 OM3 光纤，在 20 米距离内完全支持 400G NDR 速率。其插入损耗最大值约为 0.358 dB，远低于 NDR 光模块的链路预算要求。
Q: 该线缆的 APC 连接器与 UPC 连接器外观有何区别？
A: NVIDIA 的 MPO-12/APC 连接器采用绿色外壳，而 UPC 连接器通常为蓝色外壳。两者端面研磨角度不同（APC 为 8°角，UPC 为超平），物理上不兼容，无法互连。
Q: 该线缆是否支持在包含光纤配线盘的链路中使用？
A: 支持。PDF 说明 50 米最大传输距离的假设条件包含了链路中存在两个光纤配线盘、总计四个连接点。因此 MFP7E10-N020 在实际数据中心布线中，可以经过配线架进行跳接，仍能保证性能指标。
MFP7E10-N020 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 20米 选型、兼容与采购说明
围绕 NVIDIA InfiniBand线缆 DAC/AOC选型，本页补充 MFP7E10-N020 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 20米 的应用场景、参数选型、兼容性确认、企业采购报价和替代型号沟通信息，帮助客户在搜索“MFP7E10-N020 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 20米 参数”“MFP7E10-N020 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 20米 报价”“MFP7E10-N020 NVIDIA Mellanox MFP7E10 IB NDR系列 400G MPO-12 APC无源多模光纤线缆 20米 兼容性”“NVIDIA InfiniBand线缆 DAC/AOC选型 选型”时更快判断是否适合当前项目。
应用场景与项目需求
适用于 InfiniBand 交换机与服务器网卡互联、机柜内短距离连接、跨机柜高速互联、AI 集群布线和数据中心升级，常见咨询包括速率、接口、长度、DAC/AOC 类型和兼容性。
参数选型与替代型号
线缆选型建议先确认交换机端口、网卡端口、目标速率、接口封装、机柜距离、弯折空间、是否需要有源光缆或无源铜缆，再匹配具体型号。
兼容性确认与报价沟通
兼容性建议围绕两端设备端口、HDR/NDR/EDR 等速率、QSFP/OSFP 等接口、线缆长度、应用环境和项目布线方式确认。 如需报价，建议同时提供数量、使用场景和期望交期。
