产品概述

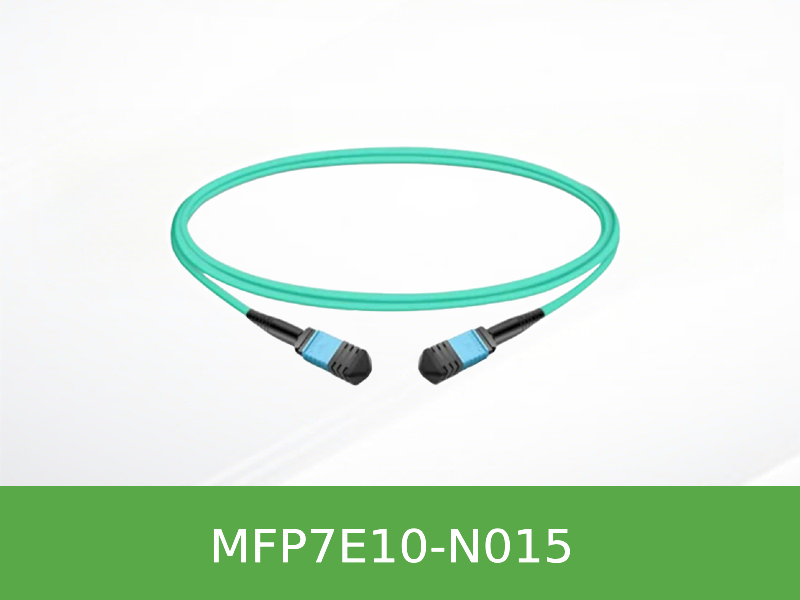

MFP7E10-N015 是一款 15 米长度的 NVIDIA 原装无源光纤线缆，专为连接 400Gb/s 及 800Gb/s 端口的 InfiniBand 或以太网设备而设计。它采用 MPO-12/APC 到 MPO-12/APC 的连接形式，利用 8 芯有源光纤（4 收/4 发）实现物理层传输。该线缆为 Type-B 交叉极性，确保发送 Lane 1 与对端接收 Lane 12 正确对齐，符合并行光模块的通道映射要求。APC 连接器的 8°研磨端面可有效抑制回波反射，保障高速信号质量。此型号适用于数据中心内跨机柜或相邻机柜间的高密度布线需求。
主要特征
- OM3 多模光纤 — 15 米长度采用 OM3 光纤 (50/125µm)，支持 NDR 400Gb/s 和 800Gb/s 速率传输，满足主流数据中心多模应用场景。
- Type-B 交叉极性 — 线序定义为 1→12、2→11 等交叉方式，可直接连接两个收发器，无需额外交叉线缆或适配器。
- 精确的插入损耗控制 — 单次连接插入损耗 ≤ 0.35 + 0.0004 × L dB (L=15m 时 ≤ 0.356 dB)，确保光链路预算充足。
- LSZH 阻燃护套 — 采用低烟无卤材料，水绿色护套，符合数据中心对消防安全和线缆识别的严格要求。
- 推挽式锁扣设计 — 连接器外壳集成拉环，便于在高密度布线环境中轻松插拔。
- 环境适应性 — 工作温度 0°C 至 70°C，存储温度 -40°C 至 85°C，湿度 10% 至 85% RH。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E10-N015 |
| 连接器类型 | MPO-12/APC 母头（带导孔） |
| 光纤数量 | 8 芯 (4 收 / 4 发) |
| 光纤类型 | OM3 (50/125µm) |
| 线缆长度 | 15 米 |
| 长度公差 | +2% × L / -0 米 (L=15m 时，公差为 +0.3 米 / -0 米) |
| 线缆外径 | 3.0 ± 0.2 mm |
| 最小弯曲半径 | 30 mm |
| 插入损耗 (连接器端面) | ≤ 0.35 + 0.0004 × L dB (L=15m 时 ≤ 0.356 dB) |
| 回波损耗 | ≥ 35 dB |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 护套颜色/材质 | 水绿色，LSZH-OFNR |
| 极性 | Type-B (交叉) |
| 适用协议 | InfiniBand NDR, 400GbE, NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E10-N003 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，3m | 3 米，OM3，适用于柜内相邻设备 |
| MFP7E10-N010 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，10m | 10 米，OM3，标准跨机柜布线 |
| MFP7E10-N015 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，15m | 15 米，OM3，适用于较长距离跨机柜连接 |
| MFP7E10-N050 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，50m | 50 米，OM4，最远覆盖距离 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E10-N015 是否支持连接 BlueField-3 DPU 上的 QSFP112 端口？
A: 可以。PDF 明确指出该线缆可用于连接交换机至 ConnectX-7 网络适配器或 BlueField-3 DPU。当 DPU 配用 QSFP112 封装的 400Gb/s 光模块（如 MMA1Z00-NS400）时，该 MPO 线缆可直接与之相连。
Q: 15 米长度的 MFP7E10-N015 为何采用 OM3 而非 OM4 光纤？
A: 根据产品规格，当线缆长度 ≤ 30 米时使用 OM3 光纤，> 30 米时使用 OM4 光纤。因此 15 米型号属于 OM3 范围，可以满足 400G 速率下 15 米的传输要求，同时兼顾成本效益。
Q: 该线缆的 Type-B 极性在使用中需要注意什么？
A: Type-B 线缆是交叉线序，适用于两端均为标准 A 型接口（即公头带导针或母头带导孔，且收发定义对应）的光模块。在连接双端口 OSFP 模块时，必须确保两个端口都使用相同的 MPO 线缆类型（不能混用 Type-A 和 Type-B）。
Q: 该线缆是否支持在包含两个光纤配线盘的链路中使用？
A: 支持。PDF 说明 50 米最大传输距离的假设条件就包含了链路中存在两个光纤配线盘、总计四个连接点。因此 MFP7E10-N015 在实际数据中心布线中，可以经过配线架进行跳接，仍能保证性能指标。
