产品概述

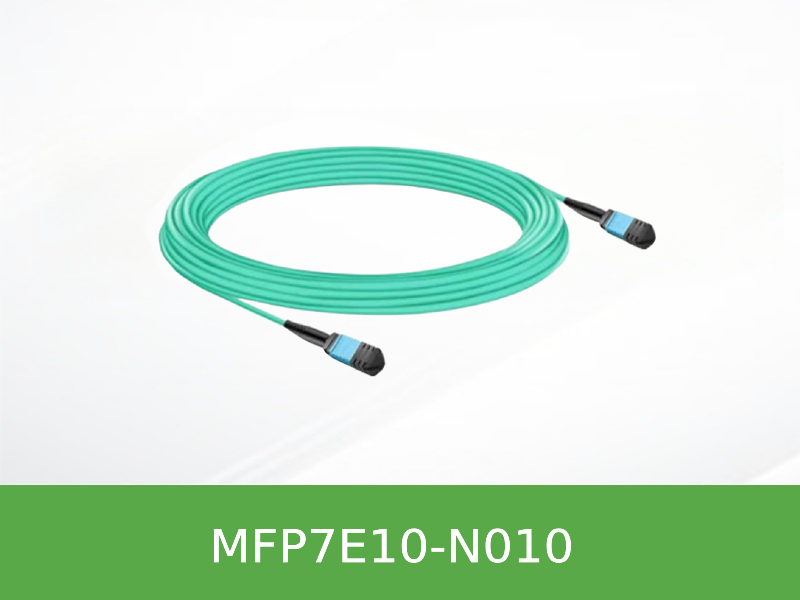

MFP7E10-N010 是一款 10 米长度的 MPO 主干多模光纤线缆，用于连接 NVIDIA 400Gb/s 及 800Gb/s 端口的 InfiniBand 或以太网设备。线缆两端均为 MPO-12/APC 母头连接器，内部采用 8 芯有源光纤 (4 收/4 发) 和 Type-B 交叉布线，确保 Lane 1 与对端 Lane 12 正确对应。APC 8°角端面可有效降低回波反射，提升高速信号传输质量。该线缆满足 Telcordia GR-1435 和 IEC 61754-7 标准，适用于交换机与网卡之间的短距离高密度布线。
主要特征
- OM3 多模光纤 — 10 米长度采用 OM3 光纤 (50/125µm)，支持 400G NDR / 400GbE 链路，满足数据中心主流多模传输需求。
- Type-B 交叉极性 — 线序定义符合 MPO 类型 B 标准，可直接连接两个收发器，无需额外交叉适配器。
- LSZH 阻燃护套 — 采用低烟无卤材料，水灰色外观，符合数据中心对消防安全和线缆识别的要求。
- 推挽式锁扣 — 连接器外壳集成拉环，便于在高密度配线区域插拔操作。
- 兼容双端口 OSFP — 适用于双端口 OSFP 800Gb/s 模块连接至单端口 OSFP 或 QSFP112 400Gb/s 模块的场景。
- 环境适应性 — 工作温度 0°C 至 70°C，存储温度 -40°C 至 85°C，湿度 10% 至 85% RH。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E10-N010 |
| 连接器类型 | MPO-12/APC 母头（带导孔） |
| 光纤数量 | 8 芯 (4 收 / 4 发) |
| 光纤类型 | OM3 (50/125µm) |
| 线缆长度 | 10 米 |
| 长度公差 | +0.1 / -0 米 (≤5米) / 此处 10 米 ≥5 米: +2% × L / -0 米 |
| 线缆外径 | 3.0 ± 0.2 mm |
| 最小弯曲半径 | 30 mm |
| 插入损耗 (连接器端面) | ≤ 0.35 + 0.0004 × L dB (L=10m 时约 ≤ 0.354 dB) |
| 回波损耗 | ≥ 35 dB |
| 工作温度 | 0°C 至 70°C |
| 护套颜色/材质 | 水绿色，LSZH-OFNR |
| 极性 | Type-B (交叉) |
| 适用协议 | InfiniBand NDR, 400GbE, NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E10-N003 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，3m | 3 米，OM3，适用于柜内相邻设备 |
| MFP7E10-N005 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，5m | 5 米，OM3，标准机柜内布线 |
| MFP7E10-N010 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，10m | 10 米，OM3，跨机柜布线 |
| MFP7E10-N050 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，50m | 50 米，OM4，最远覆盖距离 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E10-N010 能否用于连接两台支持双端口 OSFP 的交换机？
A: 可以。线缆设计支持双端口 OSFP 800Gb/s 模块互连，也支持双端口 OSFP 连接至单端口 OSFP 或 QSFP112 400Gb/s 模块。连接时两端均需使用 MPO-12/APC 接口的光模块，如 MMA4Z00-NS 系列。
Q: 10 米长度的 MFP7E10-N010 是否属于 OM4 光纤？
A: 根据 PDF 规范，长度 ≤ 30 米时使用 OM3 光纤，长度 > 30 米时使用 OM4 光纤。因此 MFP7E10-N010 (10 米) 采用的是 OM3 多模光纤。
Q: 线缆标签上的 "Type B" 代表什么含义？
A: "Type B" 指 MPO 主干线缆的极性类型。在此类线缆中，光纤连接关系为 1→12、2→11、3→10、4→9、9→4、10→3、11→2、12→1，确保收发对应。这对于采用并行光引擎的 400G/800G 模块是必需的。
Q: 该线缆是否支持以太网和 InfiniBand 以外的协议？
A: PDF 指出线缆支持 InfiniBand、以太网和 NVLink 协议。它作为无源物理介质，只要两端光模块工作波长和速率匹配，理论上可用于其他采用相同光纤类型的应用。
