产品概述

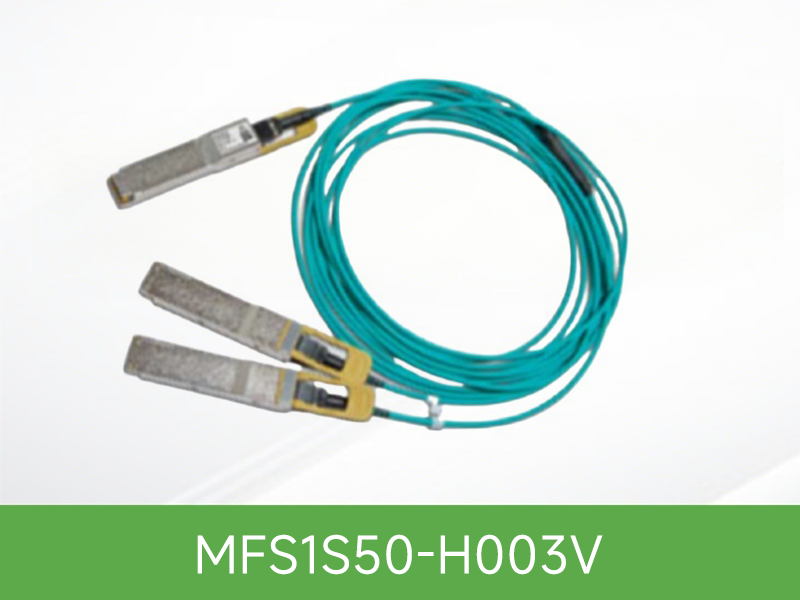

NVIDIA® MFS1S50-H003V 是一款 3 米长的有源光缆 (AOC)，设计用于将 200Gb/s 的 QSFP56 端口拆分连接至两个独立的 100Gb/s QSFP56 端口。该线缆特别适合在 InfiniBand HDR 和 200GbE 系统中使用，例如将一台核心交换机连接到两台服务器，实现灵活的拓扑结构。它基于 VCSEL 技术，并符合 SFF-8665 标准，确保与主流 200G 设备的物理层兼容性。每个 QSFP56 连接器均内置 EEPROM，可被主机系统读取以监控产品状态和运行信息。
主要特征
- 200G 转双 100G 分线连接 — 一端为 200Gb/s QSFP56 (4x 50Gb/s PAM4)，另一端分为两个 100Gb/s QSFP56 接口，适用于连接高密度交换机与多种服务器。
- 数字诊断监控 (DDM) — 支持每通道接收和发送光功率监测，以及电压、温度监控，并具备告警阈值，便于主动维护和故障排查。
- 信号优化功能 — 支持可编程的 Rx 输出幅度和预加重，可根据链路长度和信号质量进行调整，提升传输可靠性。
- 低功耗与热插拔 — 200G 端功耗典型值为 4.5W，符合 SFF-8679 和 SFF-8636 标准，支持热插拔，方便数据中心部署和维护。
- CDR 控制功能 — 默认启用 Tx/Rx 时钟数据恢复 (CDR) 以支持 100GbE 和 HDR100 运行，并可按需禁用用于 40G 等特殊场景。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MFS1S50-H003V |
| 线缆长度 | 3 m (公差: +300/-0 mm 适用于 5m 以下) |
| 调制格式 | PAM4 |
| 电源电压 | 3.135V ~ 3.465V |
| 功耗 (最大值) | 200G 端: 5.0W; 100G 端: 3.5W |
| 工作壳温 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 最小弯曲半径 | 30 mm |
| 线缆外径 | 3.0 mm ±0.2 mm |
| 线缆颜色 | 水绿色 (Aqua) |
| 协议合规 | SFF-8665, SFF-8679, SFF-8636, RoHS |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFS1S50-H003V | NVIDIA 有源光缆, 200G 至 2x100G, QSFP56 转 2x QSFP56 | 3 米长度 |
| MFS1S50-H005V | NVIDIA 有源光缆, 200G 至 2x100G, QSFP56 转 2x QSFP56 | 5 米长度 |
| MFS1S50-H010V | NVIDIA 有源光缆, 200G 至 2x100G, QSFP56 转 2x QSFP56 | 10 米长度 |
| MFS1S50-H020V | NVIDIA 有源光缆, 200G 至 2x100G, QSFP56 转 2x QSFP56 | 20 米长度 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MFS1S50-H003V 分线缆适合哪些 InfiniBand 交换机或网卡？
A: 该线缆的 200G 端适用于配备 QSFP56 端口的 InfiniBand HDR 交换机，两个 100G 端适用于 HDR100 的服务器网卡。它遵循 IBTA 标准，确保与 NVIDIA 及其他厂商的 IB 设备互操作。具体的兼容配置建议参考系统级产品 (SLP) 认证报告。
Q: 如何通过软件读取该光缆的诊断信息？
A: 线缆符合 SFF-8636 规范，主机可以通过 I²C 接口 (引脚 SCL/SDA) 访问内部的 EEPROM。您可以读取包括温度、电压、每通道 Tx/Rx 光功率、告警阈值等数字诊断监控 (DDM) 数据。当异常发生时，IntL 中断引脚会主动通知主机。
Q: 在 3 米距离下，这根分线缆能保证怎样的信号质量？
A: PDF 中提供的电气规范显示，在正常工作条件下，其近端 ESMW (眼宽) 不小于 0.265 UI，近端输出眼高不低于 70 mVpp，且支持可编程的输出幅度与预加重。结合 30mm 的最小弯曲半径要求，在合规布线情况下，3 米长度能够提供稳定可靠的低延迟信号传输。
Q: 安装时对 ESD 防护有什么具体要求？
A: 尽管产品设计兼容数据中心典型 ESD 环境，但在插入或拔出 QSFP56 笼子时，仍需采取标准 ESD 防护措施。建议使用接地腕带或 ESD 防静电地板，避免静电放电损坏收发器。运输和未使用时，请务必保持两端的光学防尘帽在位。
