产品概述

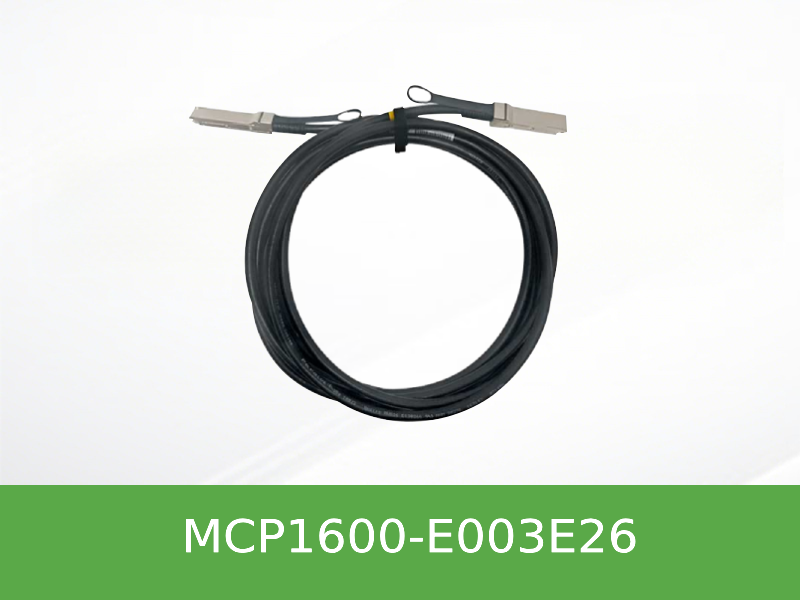

100G QSFP28 DAC 型号 MCP1600-E003E26 是 NVIDIA Mellanox 专为 InfiniBand EDR 应用设计的高速无源直连铜缆。该线缆在 3 米长度内使用 26AWG 导体，为数据中心短距离互联提供了一种低成本的解决方案。每个端口内置的 EEPROM 可被主机系统读取，用于获取线缆的产品信息，简化了部署与运维。相比光纤方案，其功耗接近于零，是机架内或相邻机柜间短距互联的经济之选。
主要特征
- 100Gb/s 吞吐量 — 支持 InfiniBand EDR 及同等速率的以太网应用，满足高带宽业务负载。
- 低功耗与高密度 — 无源铜缆设计无需额外供电，有助于降低数据中心整体能耗并提升端口密度。
- 长质保寿命信号质量 — 在 Mellanox 系统中测试，误码率 (BER) 低于 1E-15，确保数据传输的可靠性。
- 机械与环境规格 — 工作温度范围 0 至 70°C，最小静态弯曲半径 47mm，方便在机柜后部走线。
- 环保合规性 — 护套采用 LSZH 材质，PCB 符合无铅 (LF) 及无卤 (HF) 要求，且整体符合 RoHS 标准。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MCP1600-E003E26 |
| 线缆类型 | QSFP28 无源直连铜缆 (DAC) |
| 应用协议 | InfiniBand EDR (100Gb/s) |
| 数据速率 | 100 Gb/s (4 通道 x 25 Gb/s) |
| 线规 (AWG) | 26 |
| 标称长度 | 3 米 |
| 长度公差 | ±50 mm |
| 线缆外径 | 9.4 mm ± 0.4 mm |
| 最小弯曲半径 (单次) | 47 mm |
| 最小弯曲半径 (重复/组件端) | 94 mm |
| 供电电压 (Vcc) | 3.135 V 至 3.465 V |
| 最大功耗 | 0.1 W |
| 特征阻抗 | 100 Ω ± 10 Ω |
| 工作温度 (外壳) | 0 至 70 °C |
| 存储温度 | -40 至 85 °C |
| 管理接口 | SFF-8636 兼容 I²C 接口，含 EEPROM |
| 合规标准 | SFF-8665, RoHS, LSZH |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCP1600-E00AE30 | QSFP28 无源铜缆, 100Gb/s EDR, 0.5m | 30AWG, 0.5米短距互联 |
| MCP1600-E001E30 | QSFP28 无源铜缆, 100Gb/s EDR, 1m | 30AWG, 1米标准短缆 |
| MCP1600-E01AE30 | QSFP28 无源铜缆, 100Gb/s EDR, 1.5m | 30AWG, 1.5米常用长度 |
| MCP1600-E002E30 | QSFP28 无源铜缆, 100Gb/s EDR, 2m | 30AWG, 2米互联 |
| MCP1600-E02AE26 | QSFP28 无源铜缆, 100Gb/s EDR, 2.5m | 26AWG, 2.5米支持更长距离 |
| MCP1600-E003E26 | QSFP28 无源铜缆, 100Gb/s EDR, 3m | 26AWG, 3米标准长度 |
| MCP1600-E004E26 | QSFP28 无源铜缆, 100Gb/s EDR, 4m | 26AWG, 4米互联 |
| MCP1600-E005E26 | QSFP28 无源铜缆, 100Gb/s EDR, 5m | 26AWG, 该系列最长无源型号 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MCP1600-E003E26 线缆的管理方式是什么？是否可以读取线缆信息？
A: 该线缆遵循 SFF-8636 规范，通过 I²C 接口进行管理。端口内置了 EEPROM，存储了产品信息、序列号等数据，兼容 Mellanox 及主流厂商的交换机与网卡，主机系统可以直接读取这些信息用于识别和诊断。
Q: 这根 100G QSFP28 DAC 线缆主要用于哪些场景？
A: 它主要用于数据中心内部的短距离高速互联，典型场景包括：同机柜内服务器到交换机、相邻机柜间的 ToR (Top of Rack) 交换机互联，以及 InfiniBand EDR 集群中的 GPU 节点连接。3 米长度采用 26AWG 线规，是机柜间互联的常用选择。
Q: 这款线缆支持哪些操作系统或硬件平台？
A: 该线缆为无源 DAC，物理上与 QSFP28 端口兼容。只要交换机或网卡的端口符合 SFF-8665 标准，并运行支持相应速率 (如 InfiniBand EDR 或 100G 以太网) 的固件/驱动，即可使用。在 NVIDIA Mellanox 系统中进行了严格测试，可确保即插即用与极低误码率。
Q: 保修期内如果线缆出现问题如何处理？
A: 此线缆享有 1 年原厂有限硬件保修。在保修期内，若出现非人为损坏的质量问题，NVIDIA 将提供硬件维修或更换服务。建议通过原购买渠道或联系技术支持团队启动售后流程。
