产品概述

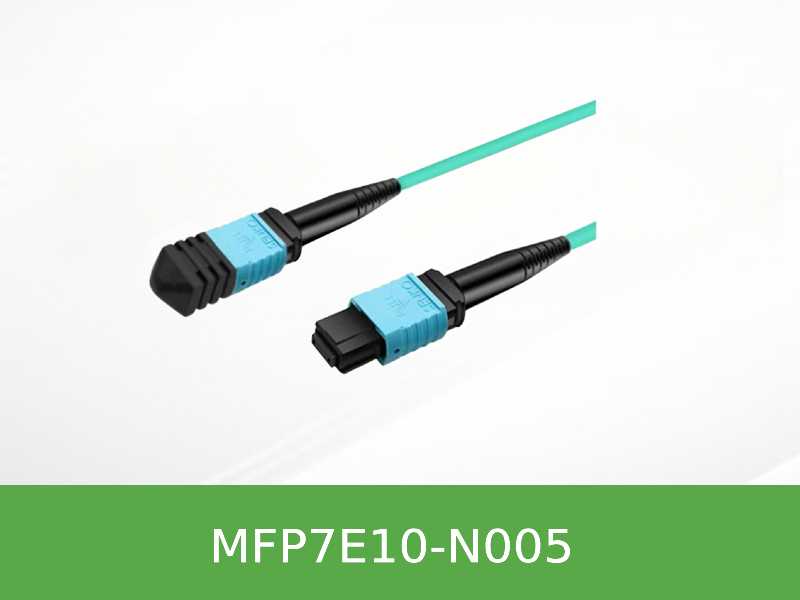

MFP7E10-N005 是一款用于 400Gb/s 和 800Gb/s InfiniBand 及以太网应用的多模光纤线缆。它采用 MPO-12/APC 到 MPO-12/APC 的连接方案，利用 8 芯有源光纤实现 4 条发送与 4 条接收通道的物理层连接。线缆内部采用 Type-B 交叉方式布线，确保发射端 Lane 1 与对端接收端 Lane 12 对应，满足 OSFP 和 QSFP112 光模块的通道映射要求。APC（ angled polished connector ）8°研磨端面可有效抑制光反射，减少信号失真。此线缆工作温度为 0°C 至 70°C，适合在数据中心机柜内部或相邻机柜之间建立短距离高密度互连。
主要特征
- Type-B 交叉连接 — 符合光纤通道映射标准，确保发射与接收光纤正确配对，适用于双端口 OSFP 800Gb/s 与单端口 OSFP 或 QSFP112 400Gb/s 模块间的互连。
- LSZH 阻燃护套 — 采用低烟无卤材料，降低火灾时的有毒烟雾，符合数据中心对安全性的要求。
- 精确的插入损耗控制 — 单次连接插入损耗 ≤ 0.35 dB + 0.0004 x L dB，保证光链路预算充足。
- 推挽式锁扣 — 连接器外壳带拉环，便于在高密度布线环境中插拔操作。
- 50 米最大覆盖距离 — 在包含两个光纤配线盘、总计四个连接点的情况下，仍可支持 OM4 光纤 50 米传输。
- 环境适应性 — 存储温度 -40°C 至 85°C，工作湿度 10% 至 85% RH（非冷凝）。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MFP7E10-N005 |
| 连接器类型 | MPO-12/APC 母头，带导孔 |
| 光纤数量 | 8 芯 (4 收 / 4 发) |
| 光纤类型 | OM3 (≤30m) / OM4 (>30m) |
| 线缆外径 | 3.0 ± 0.2 mm |
| 最小弯曲半径 | 30 mm (静态/动态) |
| 插入损耗 (连接器端面) | ≤ 0.35 + 0.0004 x L dB |
| 回波损耗 | ≥ 35 dB |
| 工作温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 护套颜色/材质 | 水绿色，LSZH-OFNR |
| 极性 | Type-B (交叉) |
| 适用协议 | InfiniBand NDR，400GbE，NVLink |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MFP7E10-N003 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，3m | 3 米长度，适用于柜内相邻设备互连 |
| MFP7E10-N005 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，5m | 5 米长度，标准短距布线 |
| MFP7E10-N010 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，10m | 10 米长度，跨机柜布线 |
| MFP7E10-N050 | NVIDIA 无源光纤线缆，MPO-12/APC 转 MPO-12/APC，50m | 50 米长度，最远覆盖距离，需使用 OM4 光纤 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题（FAQ）
Q: MFP7E10-N005 是否支持 ConnectX-7 适配器直接连接？
A: 可以。该线缆设计用于将双端口 OSFP 交换机连接至 ConnectX-7（OSFP 或 QSFP112 版本）或 BlueField-3 DPU，具体取决于适配器上安装的收发器类型。例如，可与 MMA4Z00-NS（OSFP DR8）或 MMA1Z00-NS400（QSFP112）光模块配合使用。
Q: MPO-12/APC 和 MPO-12/UPC 连接器能混用吗？
A: 不能。APC（8°角）与 UPC（超平）的端面研磨角度不同，物理上不匹配。混用可能导致光纤端面损坏或信号质量严重下降。MFP7E10 系列采用绿色外壳（APC），与常见蓝色外壳的 UPC 模块不兼容。
Q: 线缆上标签的符号代表什么意思？
A: 每个线缆端都贴有包含生产信息的标签。例如，“YYWW”表示生产年份和周，“ZZZZZ”为周序列号。二维码包含 MT（Mellanox Technologies）前缀加年月日及厂商代码，这些编码主要用于 NVIDIA 内部追溯。
Q: 长度为 5 米的 MFP7E10-N005 适用于哪种光纤类型？
A: 根据 PDF 说明，当线缆长度 ≤ 30 米时，使用 OM3 多模光纤。因此 MFP7E10-N005（5 米）采用 OM3 光纤，并配以标准水绿色护套。
