产品概述

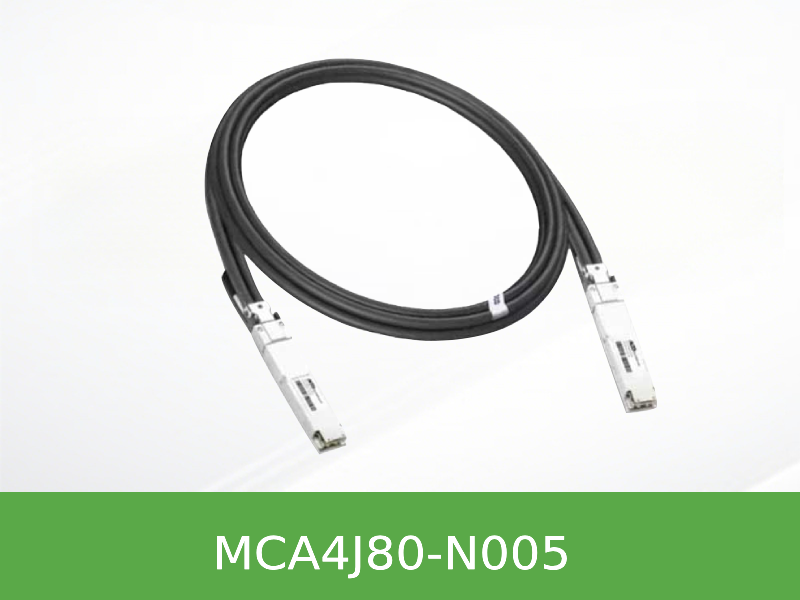

MCA4J80-N005 是 NVIDIA 专为 InfiniBand NDR 网络设计的 5 米有源铜缆 (ACC)。它采用 twin-port OSFP 接口，可将一个 800Gb/s 端口拆分为两个 400Gb/s OSFP 端口，主要应用场景是连接两台 Quantum-2 InfiniBand 交换机。与无源 DAC 相比，ACC 在线缆两端增加了预加重均衡器 IC，使得 26AWG 线规的铜缆在 5 米长度下仍能维持极低延迟和仅 1.5W/端的低功耗。电缆出厂前均经过严格的信号完整性测试，以优化信号噪声与回波损耗，确保开箱即用的可靠性能。
这款 800Gb/s 有源铜缆是构建高密度、低成本数据中心互连的理想选择，尤其在机架顶部交换机与核心交换机之间，或连接至 DGX-H100 等 AI 计算节点时，能够提供稳定的 NDR 200G/400G 链路。其内部 EEPROM 可被主机系统识别，自动适配 InfiniBand 或以太网协议，简化了部署流程。
主要特征
- NDR 200G/400G 就绪 — 基于 8 通道 100G-PAM4 调制技术，单端口支持 800Gb/s 双向传输，拆分为两个独立的 400Gb/s OSFP 端口使用，满足下一代数据中心高带宽需求。
- 5 米低损耗传输 — 采用 26AWG 加粗导体，并集成有源均衡芯片，在 5 米长度内有效补偿信号损耗，同时保持极低误码率，适用于机柜间或相邻机柜的短距离互联。
- 低功耗与低延迟 — 每端功耗典型值仅 1.5W，远低于光模块方案，且不增加额外的光电转换延迟，保持 InfiniBand 网络的超低端到端传输特性。
- 协议自适应与零配置 — 板载 EEPROM 符合 SFF-8636 管理接口规范，可自动识别连接的对端设备（InfiniBand 或以太网），无需手动切换模式，即插即用。
- 环境友好型设计 — 符合 RoHS 标准，采用 LSZH（低烟无卤）外护套，且 PCB 满足无铅 (LF) 和无卤 (HF) 要求，适合对环保有严格要求的数据中心。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MCA4J80-N005 |
| 线缆类型 | 有源铜缆 (ACC) / twin-port OSFP 转 2x OSFP |
| 数据速率 | 800Gb/s (合计) / 2x 400Gb/s (分支) |
| 线缆长度 | 5 米 |
| 线规 (AWG) | 26 |
| 电缆直径 | 8.9 ±0.03 mm |
| 最小弯曲半径 (单次/重复) | 44.5 mm / 89 mm |
| 功耗 (每端) | ≤ 1.5 W |
| 电源电压 | 3.135 V 到 3.465 V |
| 工作壳温 | 0 到 70 °C |
| 存储温度 | -40 到 85 °C |
| 特征阻抗 | 100 Ω ±10Ω |
| 传播延迟 | ≤ 4.5 ns/m |
| 管理接口 | 2-线串行接口 (I²C)，符合 SFF-8636 |
| 合规性 | OSFP MSA Rev. 1.12, RoHS |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCA4J80-N003 | NVIDIA 有源铜缆，800Gb/s twin-port OSFP 转 2x400Gb/s OSFP，3m | 30AWG，7.2mm直径，适用于 3 米以内短距互连 |
| MCA4J80-N004 | NVIDIA 有源铜缆，800Gb/s twin-port OSFP 转 2x400Gb/s OSFP，4m | 30AWG，比 N003 长 1 米，兼顾布线与传输距离 |
| MCA4J80-N005 | NVIDIA 有源铜缆，800Gb/s twin-port OSFP 转 2x400Gb/s OSFP，5m | 26AWG 粗缆，实现 ACC 最长 5 米传输，连接跨度更大 |
| MCA4J80-N003-FLT | NVIDIA 有源铜缆，800Gb/s twin-port OSFP 转 2x400Gb/s OSFP，3m，扁平顶 | 扁平顶部设计，适用于特定 DGX 系统空间受限环境 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MCA4J80-N005 这种有源铜缆 (ACC) 和普通的无源 DAC 铜缆有什么区别？
A: ACC 在线缆两端集成了信号均衡芯片，可以对高速信号进行预加重和补偿，因此能实现比无源 DAC 更长的传输距离。例如 N005 型号采用 26AWG 线规可以达到 5 米，而无源 DAC 通常建议 3 米以内。两者都具有极低的延迟，但 ACC 的功耗稍高（约 1.5W/端），以换取更长的覆盖范围。
Q: 这款 800Gb/s 有源铜缆主要用在什么场景？兼容以太网吗？
A: 它主要设计用于 InfiniBand NDR 网络，例如连接两台 NVIDIA Quantum-2 交换机，或连接交换机到 DGX-H100 系统。同时，它也能兼容 Spectrum-4 以太网交换机，线缆内部的固件会自动识别对端协议并切换工作模式，因此在搭建以太网数据中心时同样可以使用。
Q: 采购前需要确认哪些物理部署条件？比如弯曲半径。
A: 是的，需要特别注意。MCA4J80-N005 的电缆直径为 8.9mm。在布线时，靠近连接器处的装配弯曲半径建议不小于 89mm (10倍直径)，非连接器区域的单次弯曲半径不小于 44.5mm (5倍直径)。小于此半径可能导致线缆内部导体或芯片损坏，影响信号质量。
Q: 线缆两端的 EEPROM 包含哪些信息？对系统有什么作用？
A: EEPROM 中存储了产品的识别信息，例如订货号 (MCA4J80-N005)、序列号、线缆长度、线规以及制造信息等。主机系统通过 2-线接口读取这些数据，可以准确识别线缆类型并据此优化信号参数，确保链路稳定。同时也便于网络管理软件进行资产追踪和故障定位。
