产品概述

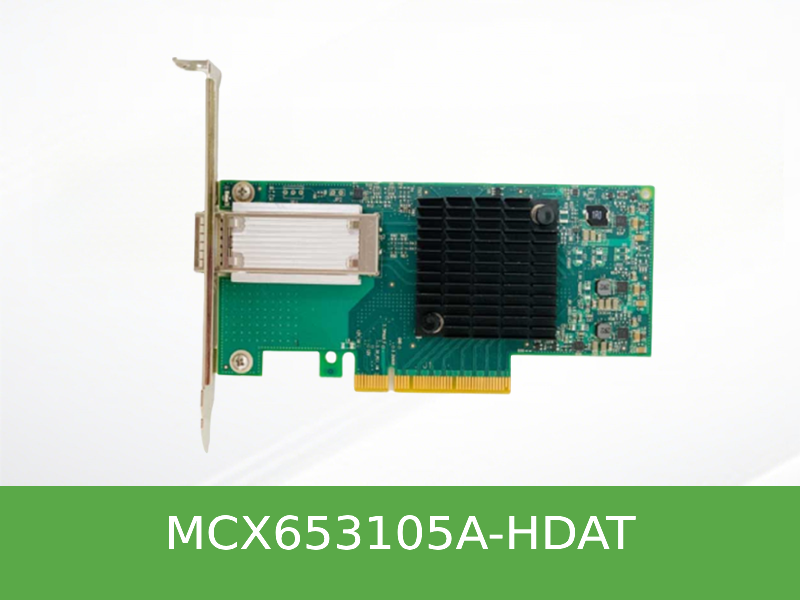

MCX653105A-HDAT 是 NVIDIA ConnectX-6 系列中的单端口 200Gb/s InfiniBand 智能网卡，针对需要高带宽但仅需单 uplink 的服务器节点设计。它采用 PCIe 4.0 x16 接口，能够为 HPC 集群、AI 训练节点或存储网关提供 200Gb/s 的接入带宽，同时保持极低的处理延迟。
该卡的核心优势在于将计算任务卸载至网络硬件。通过内置的 In-Network Computing 引擎，MCX653105A-HDAT 可处理 MPI 标签匹配、集合通信等操作，减少 CPU 中断负载。此外，硬件级的块加密和 NVMe-oF 卸载功能，使其在安全存储和高速存储网络场景下也能发挥性能。
主要特征
- 单端口 200Gb/s 连接 — 提供 1 个 QSFP56 端口，支持 200Gb/s InfiniBand 或以太网。向下兼容低速速率，可灵活接入现有网络基础设施。
- 硬件卸载加速 — 集成 RDMA、NVMe-oF 卸载和 TCP 无状态卸载，降低 CPU 开销。支持 MPI 标签匹配和 Rendezvous 协议卸载，提升大规模并行计算效率。
- 板载块级加密 — 支持 XTS-AES 256/512-bit 硬件加密/解密，无需依赖自加密硬盘即可保护传输中数据。满足 FIPS 合规性要求，适用于多租户数据安全场景。
- PCIe 4.0 主机接口 — 采用 PCIe Gen 4.0 x16 接口，带宽达 32 GT/s，确保 200Gb/s 网络吞吐量不被主机总线瓶颈限制，同时兼容 PCIe 3.0 平台。
- 虚拟化与 SDN 优化 — 支持 SR-IOV 虚拟功能 (最多 1K VF)，提供 ASAP2 加速技术卸载 Open vSwitch 数据平面，适合虚拟化数据中心和 NFV 部署。
规格明细
| Feature | Specification |
|---|---|
| 型号 | MCX653105A-HDAT |
| 外形 | PCIe 半高立式 |
| 网络端口 | 1x QSFP56 |
| InfiniBand 速率 | 200Gb/s, 100Gb/s 及以下 |
| 以太网速率 | 200/100/50/40/25/10/1GbE |
| 主机接口 | PCIe Gen 4.0/3.0 x16 |
| 最大消息率 | 215 million 消息/秒 |
| CPU 卸载 | RDMA (RoCE), NVMe-oF, TCP/UDP stateless, OVS offload |
| 加密 | 块级 XTS-AES (256/512-bit key) |
| 散热方向 | [-] |
| 管理 | NC-SI, MCTP, PLDM for Monitor/Firmware Update |
| 远程启动 | InfiniBand, iSCSI, PXE, UEFI |
| 兼容性 | InfiniBand 交换机 (200Gb/s), 以太网交换机 (200Gb/s) |
| 尺寸 (L x H) | 167.65mm x 68.90mm (不含支架) |
| 重量 | [-] |
| 保修 | 1 年硬件保修 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCX653105A-HDAT | 单端口 200Gb/s, PCIe 4.0 x16 | 标准单端口配置，适用于对成本敏感或仅需单 uplink 的服务器节点 |
| MCX653106A-HDAT | 双端口 200Gb/s, PCIe 4.0 x16 | 双端口设计，支持链路聚合或连接两个独立网络 |
| MCX654106A-HCAT | 双端口 200Gb/s, Socket Direct | 支持 NVIDIA Socket Direct，优化双路 CPU 服务器性能 |
| MCX683105AN-HDAT | 单端口 200Gb/s, ConnectX-6 DE | 基于 ConnectX-6 DE 增强型，针对 HPC 应用优化 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: 单端口 200Gb/s InfiniBand 网卡 MCX653105A-HDAT 主要适合哪些应用场景？
A: 这款单端口型号非常适合仅需单条上行链路的计算节点，例如 HPC 集群中的常规计算节点、AI 训练服务器或需要 200Gb 接入带宽的存储网关。如果节点需要连接双网冗余或双平面网络，可以考虑双端口型号 MCX653106A-HDAT。
Q: MCX653105A-HDAT 在安全方面有哪些硬件支持？
A: 该卡内置块级 XTS-AES 加密引擎，支持 256 位和 512 位密钥，可对传输中的数据进行实时加密/解密，且无需占用 CPU 资源。同时支持 FIPS 合规性，适用于需要数据加密的金融、政府或企业数据中心。
Q: 该网卡能用在仅支持 PCIe 3.0 的老旧服务器上吗？
A: 可以。MCX653105A-HDAT 兼容 PCIe Gen 4.0 和 Gen 3.0。当插入 PCIe 3.0 插槽时，它会以 PCIe 3.0 x16 的速率运行，此时最大带宽约为 126Gb/s，对于 100GbE 或 100Gb/s InfiniBand 环境仍然足够。如需跑满 200Gb/s，建议配合 PCIe 4.0 平台使用。
Q: 该卡支持哪些操作系统和虚拟化平台？
A: 支持主流 Linux 发行版 (RHEL, SLES, Ubuntu)、Windows Server、FreeBSD 和 VMware vSphere。同时提供 OFED 和 WinOF-2 驱动套件。在虚拟化方面，支持 SR-IOV 最多 1K 虚拟功能，并支持 OVS 硬件卸载。
