产品概述

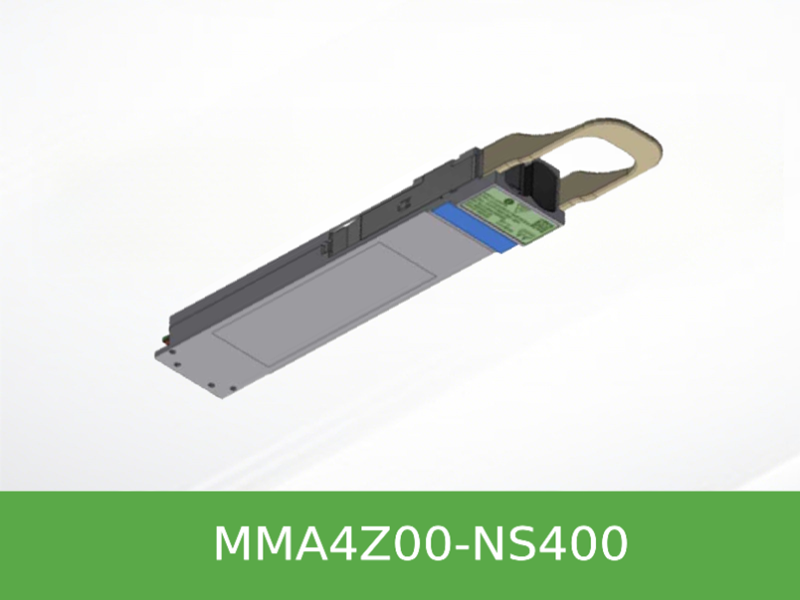

NVIDIA MMA4Z00-NS400 是一款 400Gb/s 单端口 OSFP SR4 多模并行光模块，专为 ConnectX-7 适配器设计，用于连接 Quantum-2 或 Spectrum-4 交换机上的双端口 MMA4Z00-NS 光模块。它采用单 MPO-12/APC 连接器，通过 4 通道 100G PAM4 调制实现 400G 传输。该模块支持 InfiniBand 和以太网协议，并具备自动速率适配能力：当配合 1:2 分支光纤使用时，模块会自动切换至 200G 模式 (NDR200)，功耗相应降低。平顶外壳设计与 ConnectX-7 网卡笼子上的散热片紧密贴合，确保在高密度环境下的散热效率。
主要特征
- 双速率运行 — 使用 4 通道直连光纤时提供 400Gb/s 速率；当连接 1:2 分支光纤时，仅激活 2 个通道，自动降为 200Gb/s 速率并降低功耗至 5.5W。
- 专为适配器设计 — 该模块仅用于 ConnectX-7 OSFP 适配器，与双端口交换机光模块 (MMA4Z00-NS) 配合使用，实现交换机到网卡的连接。
- 平顶散热结构 — 采用平顶 OSFP 外壳，适配 ConnectX-7 卡笼子上的被动散热片，无需额外翅片即可满足 8.5W 功耗的散热需求。
- 自动协议适配 — 固件同时支持 IB 和以太网，插入 InfiniBand 或以太网交换机端口时自动激活相应协议，简化库存。
- 高级诊断功能 — 符合 CMIS 4.0 标准，支持每通道数字诊断监控 (DDM)，包括 Tx/Rx 光功率、偏置电流、电压和温度监测。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MMA4Z00-NS400 |
| 数据速率 | 400Gb/s (4x100G PAM4) / 200Gb/s (2x100G PAM4) |
| 协议 | InfiniBand NDR, 400GbE, NDR200 |
| 调制格式 | 4x100G PAM4 (电口与光口) |
| 连接器类型 | 1x MPO-12/APC (绿色外壳, 8芯使用) |
| 光纤类型 | 多模 (OM3, OM4) |
| 传输距离 | OM3: 30m; OM4: 50m (包含 2 个配线盘) |
| 中心波长 | 850nm VCSEL |
| 最大功耗 (400G) | 8.5W (最大), 8W (典型) |
| 最大功耗 (200G) | 5.5W (最大) |
| 低功耗模式 | 2W |
| 电源电压 | 3.135V 至 3.465V |
| 工作外壳温度 | 0°C 至 70°C (DDMI 读数允许至 75°C) |
| 存储温度 | -40°C 至 85°C |
| 管理接口 | CMIS 4.0, 2-线串行 (SCL/SDA) |
| 激光安全 | Class 1M (CDRH 21 CFR 1040, IEC 62368) |
| RoHS | 符合 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MMA4Z00-NS400 | 400Gb/s OSFP SR4, 1xMPO, 850nm, 50m, 平顶 | 单端口，用于 ConnectX-7 适配器 |
| MMA4Z00-NS | 800Gb/s OSFP SR8, 2x400G, 2xMPO, 850nm, 50m, 翅片顶/平顶可选 | 双端口，用于 Quantum-2 / Spectrum-4 交换机 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MMA4Z00-NS400 400Gb/s OSFP 光模块主要用在什么地方？
A: 它主要用于 NVIDIA ConnectX-7 OSFP 适配器上，连接至 Quantum-2 或 Spectrum-4 交换机上的双端口 MMA4Z00-NS 光模块，实现交换机到服务器的 400G 连接。该模块不用于交换机端口。
Q: 这个模块如何实现 200G 速率？功耗会变化吗？

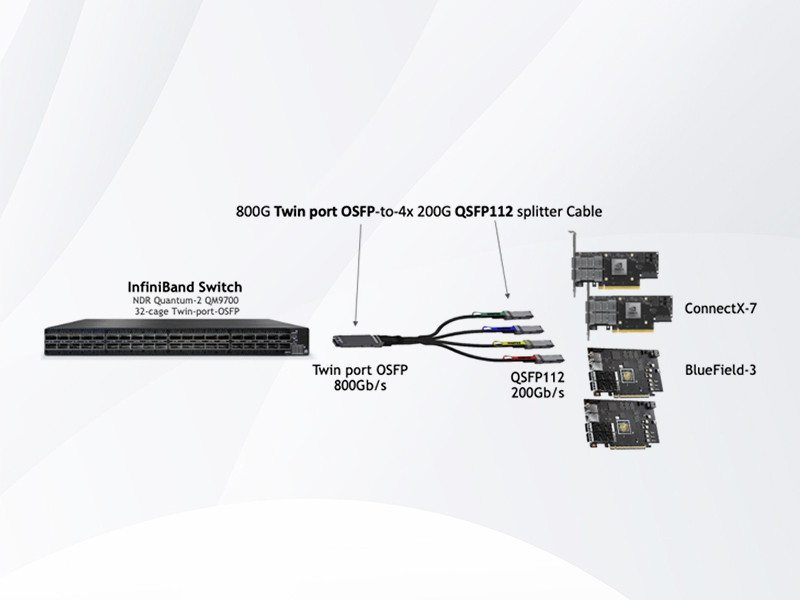

A: 当使用 NVIDIA 1:2 分支光纤线缆 (如 MFP7E20-N0xx) 连接时，MMA4Z00-NS400 仅会激活其中的 2 个通道，自动降速至 200Gb/s (NDR200)。此时，模块的最大功耗会从 400G 模式下的 8.5W 自动降低至 5.5W。
Q: 模块的 MPO 连接器是 APC 还是 UPC 接口？
A: 该模块使用 MPO-12/APC (Angled Physical Contact) 连接器，其外壳为绿色。APC 接口能有效减少背向反射，确保信号质量。请注意，它与 HDR 时代使用的 UPC (Ultra Physical Contact) 连接器（通常为浅蓝色外壳）不兼容。
Q: 这个 400G OSFP 光模块支持哪些管理功能？
A: 它支持 CMIS 4.0 管理接口，提供全面的数字诊断监控 (DDM) 功能。用户可以通过主机软件读取每通道的发射/接收光功率、激光偏置电流、模块电压和内部温度，并获取相关的告警和警告信息，便于链路维护和故障排查。
