产品概述

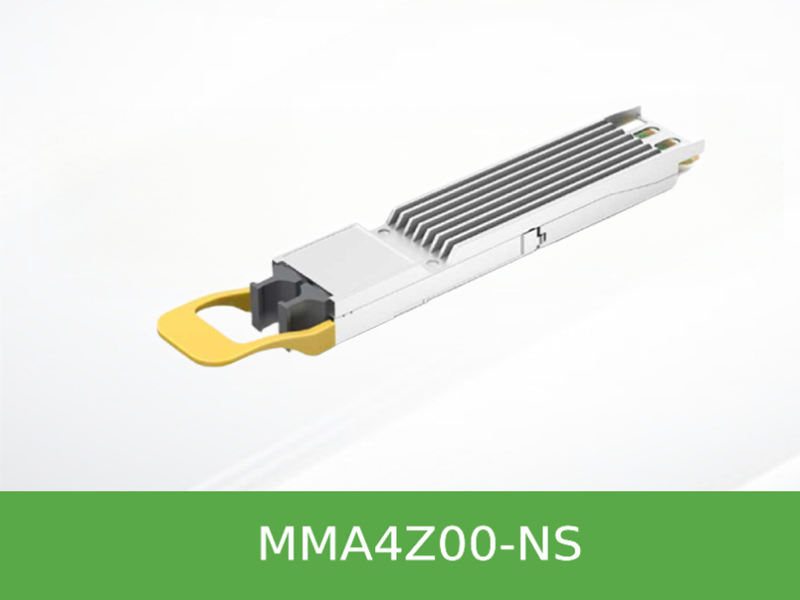

NVIDIA MMA4Z00-NS 800Gb/s双端口OSFP光模块是专为高性能InfiniBand和以太网数据中心设计的SR8多模并行收发器。它在单个OSFP封装内集成了两个独立的400Gb/s传输引擎，通过两个MPO-12/APC光纤连接器，每个端口运行4x100G PAM4信号，提供总计800Gb/s的聚合带宽。该模块是NVIDIA Quantum-2和Spectrum-4交换机实现高密度400G端口互连的关键组件，尤其适用于交换机间50米内的短距离互联，并能自动适配InfiniBand或以太网协议。
主要特征
- 双端口设计 — 一个OSFP模块内包含两个独立收发引擎，在Quantum-2交换机的一个笼子中即可提供两个400G端口，极大地提升了面板密度。
- 双协议支持 — 固件同时支持InfiniBand和以太网，插入交换机后可根据协议自动激活，简化了库存管理。
- 灵活的光纤连接 — 每个端口均可连接标准的直连MPO光纤或1:2分支光纤线缆，支持连接单端口400G OSFP/QSFP112设备或双端口200G设备。
- 增强散热设计 — 提供翅片顶（Finned-top）版本用于空气冷却交换机，以及平顶（Flat-top）版本用于DGX H100和液体冷却系统。
- 高级诊断功能 — 支持CMIS 4.0，提供每通道数字诊断监控（DDM），包括光功率、偏置电流、电压和温度，并支持PRBS测试和环回功能。
- 长距离传输 — 采用850nm VCSEL技术，在使用OM4多模光纤时可支持长达50米的传输距离，满足大多数机柜间和相邻机柜互连需求。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 (OPN) | MMA4Z00-NS (翅片顶) / MMA4Z00-NS-FLT (平顶) |
| 数据速率 | 800Gb/s (2x400Gb/s PAM4) |
| 协议 | InfiniBand NDR, 400GbE |
| 调制格式 | 8x100G PAM4 (电口) / 2x (4x100G PAM4) (光口) |
| 连接器类型 | 2x MPO-12/APC (仅使用8芯光纤) |
| 光纤类型 | 多模 (OM3, OM4) |
| 传输距离 | OM3: 30m; OM4: 50m (包含2个配线盘) |
| 中心波长 | 850nm VCSEL |
| 最大功耗 | 17W (全速), 2W (低功耗模式) |
| 电源电压 | 3.135V 至 3.465V |
| 工作外壳温度 | 0°C 至 70°C |
| 存储温度 | -40°C 至 85°C |
| 管理接口 | CMIS 4.0 (兼容更高版本), 2-线串行 (SCL/SDA) |
| 激光安全 | Class 1M (CDRH 21 CFR 1040, IEC 62368) |
| RoHS | 符合 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8, 2x400G, 2xMPO, 850nm, 50m | Finned-top (翅片顶), 用于空气冷却交换机 |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8, 2x400G, 2xMPO, 850nm, 50m | Flat-top (平顶), 用于DGX H100或液体冷却系统 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MMA4Z00-NS 光模块主要用于哪些场景？
A: 主要应用于 NVIDIA Quantum-2 InfiniBand 和 Spectrum-4 以太网交换机之间的短距离互联，以及连接至 DGX H100 系统中的 ConnectX-7 适配器或 BlueField-3 DPU。它也适用于交换机与交换机之间建立 800G 链路，或分支为两个 400G 链路连接至不同设备。
Q: 我应该如何选择 Finned-top (MMA4Z00-NS) 和 Flat-top (MMA4Z00-NS-FLT) 版本？
A: Finned-top 版本专为空气冷却的 Quantum-2 和 Spectrum-4 交换机设计，翅片顶有助于增强散热。Flat-top 版本则用于 DGX H100 等系统，这些系统通常采用液体冷却或内部散热片直接接触 cage 顶部进行散热，平顶设计确保了良好的物理接触。
Q: 使用 MMA4Z00-NS 连接 200G 设备时需要什么线缆？
A: 需要使用 NVIDIA 提供的 1:2 分支光纤线缆 (如 MFP7E20-N0xx)。这种线缆将模块的一个 4-通道 MPO 连接器分成两个 2-通道的 MPO 连接器，分别插入两个 200G 的 OSFP 或 QSFP112 光模块。插入后，400G 光模块会自动进入低功耗模式 (5.5W)。
Q: 该光模块的管理和诊断功能如何？
A: MMA4Z00-NS 遵循 CMIS 4.0 管理接口规范，支持全面的数字诊断监控 (DDM)。通过交换机的软件，可以远程读取模块的温度、电压、每通道激光偏置电流以及发射/接收光功率，并支持告警和警告阈值设置，便于预测性维护和故障排查。
