产品概述

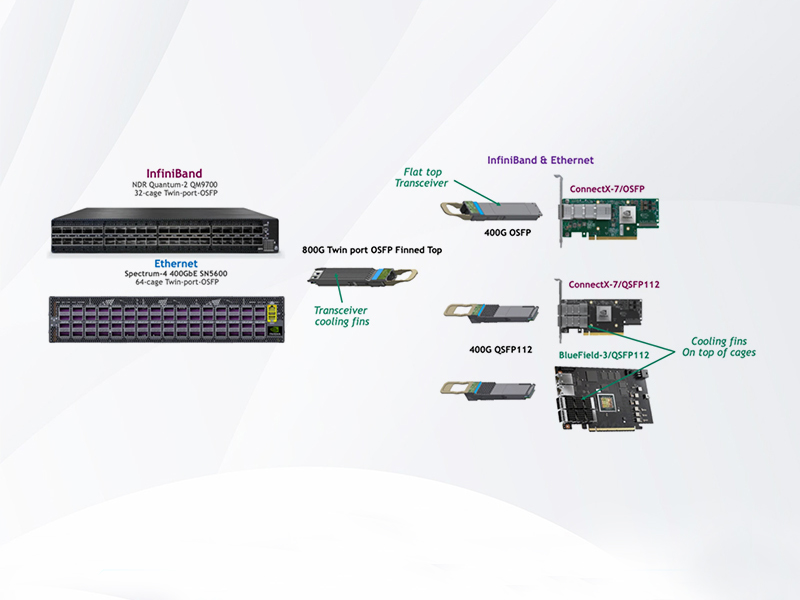

NVIDIA MMS4X00-NS400 是一款 400Gb/s 单端口 OSFP 光收发器，采用 DR4 单模并行设计。该模块主要配合 ConnectX-7 OSFP 网卡使用，并与 Quantum-2 InfiniBand 或 Spectrum-4 以太网交换机中的 Twin-port 2x400G OSFP 收发器互联。它支持 100G-PAM4 调制，通过一个 MPO-12/APC 连接器传输 4 通道信号，单模光纤最远传输距离为 100 米。固件可自动识别连接交换机的协议，在 InfiniBand 和以太网模式下运行。
主要特征
- 双速率自适应 — 支持 400G (4通道) 和 200G (2通道) 两种工作模式。当连接 1:2 分支光纤线缆时，模块自动禁用两个通道，进入 200G 模式，功耗随之降低至 5.5W。
- 协议自动识别 — 固件同时支持 InfiniBand 和 Ethernet。模块会依据所连接的上层交换机协议自动启用相应固件，无需手动配置。
- 先进的诊断与调试功能 — 支持 CMIS 4.0 管理接口，提供每通道的接收/发送光功率、偏置电流、电压和温度监控。内置主机侧和线路侧的环回以及 PRBS 发生器/检测器，便于进行物理层调试。

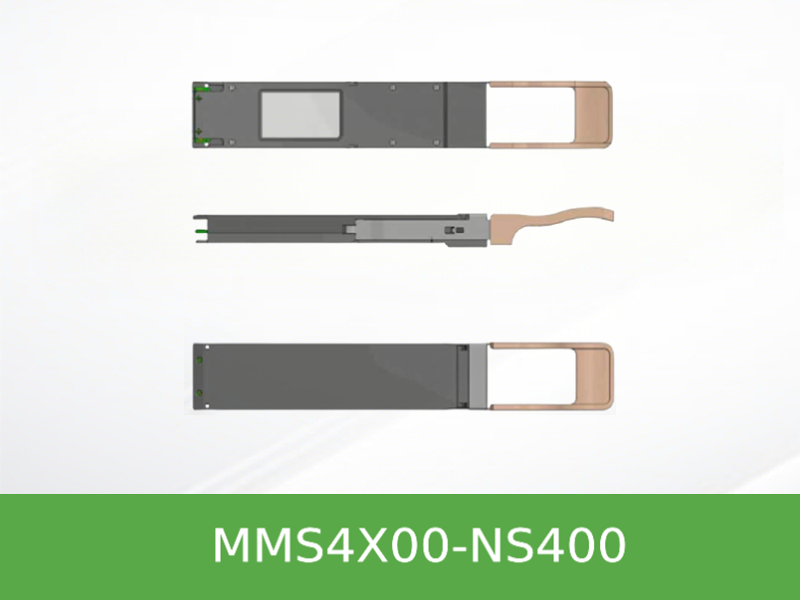

- 针对 ConnectX-7 优化的散热设计 — 采用 flat-top OSFP 外壳，利用 ConnectX-7 连接器笼子上的散热鳍片进行冷却，无需模块自带散热器，确保 9W 功耗下的稳定运行。
规格明细
| Feature | Specification |
| 产品型号 | MMS4X00-NS400 |
| 外形规格 | OSFP (flat-top) |
| 数据速率 | 400Gb/s (4 x 100G-PAM4) / 200Gb/s (2 x 100G-PAM4) |
| 光纤类型 | 单模 (SMF) |
| 光连接器 | MPO-12/APC (绿色壳体，8芯使用) |
| 最大传输距离 | 100 米 |
| 工作波长 | 1310 nm (1304.5 nm 至 1317.5 nm) |
| 功耗 (400G模式) | 9 W (最大) |
| 功耗 (200G模式) | 5.5 W (最大) |
| 电源电压 | 3.135 V 至 3.465 V |
| 工作温度 | 0 °C 至 70 °C |
| 管理接口 | CMIS 4.0 兼容, 2-线串行接口 (SCL, SDA) |
| 控制信号 | LPWn/PRSn (低功耗/模块在位), INT/RSTn (中断/复位) |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
| MMS4X00-NS400 | 单端口 OSFP 收发器, 400G, NDR, DR4, 单模, flat-top | 用于 ConnectX-7 OSFP 适配器，与 Twin-port 2x400G 收发器配对 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MMS4X00-NS400 是否支持 200G 速率？如何实现？
A: 支持。当该模块连接至 1:2 分支光纤线缆 (如 MFP7E40系列) 时，线缆的分支端只连接2根光纤，模块会自动检测并仅激活2个通道，从而工作在 200Gb/s NDR200 速率。此时，模块最大功耗会从 9W 降至 5.5W。
Q: 该光模块的 MPO 连接器是 UPC 还是 APC 抛光？有什么需要注意的？
A: 该模块使用的是 APC (Angled Polish Connector) 连接器，其塑料壳体为绿色。APC 连接器与 UPC (Ultra-polished Connector，通常为蓝色或水绿色壳体) 不兼容，强行连接可能损坏接口。选购配套光纤线缆时，必须选择绿色壳体的 MPO-12/APC 连接器。
Q: 该收发器主要用在哪些设备上？
A: 它主要用于 NVIDIA ConnectX-7 OSFP 适配卡。在交换机侧，它通常与 Quantum-2 InfiniBand 或 Spectrum-4 以太网交换机上的 Twin-port 2x400G OSFP 收发器 (MMS4X00-NS) 配合使用，通过直连或分支光纤实现 400G 或 200G 的连接。
Q: 如何确认模块的工作状态或进行故障排查？
A: 该模块支持 CMIS 4.0 标准的管理接口。通过主机的 I²C 接口，可以读取模块的数字诊断信息 (DDM)，包括每通道的光功率、温度、电压和偏置电流。此外，模块还内置了环回和 PRBS 功能，可用于进行链路层的诊断测试。
