产品概述

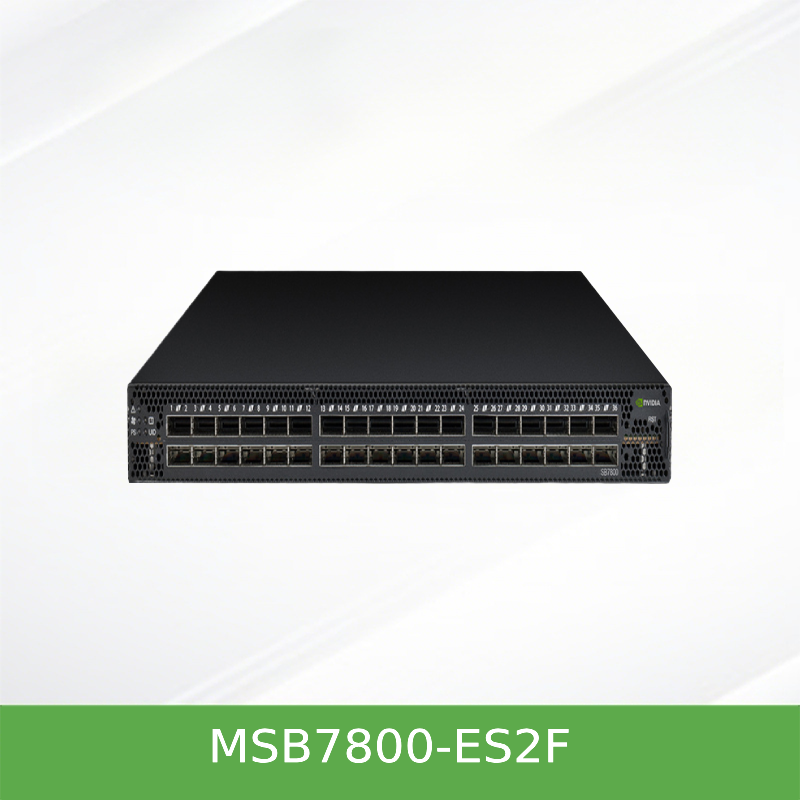

MSB7800-ES2F 是一款面向高性能计算和AI数据中心设计的100G InfiniBand交换机。它在一个标准的1U机箱内提供了36个100Gb/s的非阻塞端口，能够实现高达7.2Tb/s的聚合双向吞吐量。这款交换机特别适合用作Top-of-Rack（ToR） Leaf节点，从小型集群到超大规模数据中心都能灵活部署。其内置的x86双核CPU运行MLNX-OS操作系统，提供了完整的本地管理能力，同时支持与NVIDIA UFM平台集成，实现更智能的集群运维。对于正在构建或扩展IB网络的技术团队来说，这是一款兼顾性能与成本效益的机箱内部管理设备。
主要特征
- 网内计算加速 — 支持NVIDIA SHARP技术，将MPI集体通信操作卸载至交换机网络内部执行。这种架构减少了数据在端点间的重复传输，显著缩短了作业执行时间，同时释放CPU资源给实际的计算任务，对天气模拟、分子动力学等HPC场景有明显提升。
- 优化的能耗与冗余设计 — 专为节能和高可用性设计，在满配情况下ATIS加权功耗低至122W。若未使用全部端口，功耗会进一步降低。设备配备了1+1冗余电源和热插拔风扇，支持前后或后前两种风向选择，适应不同数据中心的散热布局。
- 简化管理与运维 — 通过内置的MLNX-OS软件，可以直接管理固件、电源、风扇和所有端口。此外，它可以与NVIDIA UFM平台结合，利用AI驱动的遥测与分析技术，主动发现并预防潜在故障，从而减少集群计划外停机时间。
- 灵活的风向选择 — 订货型号中的“P2C”（Port-to-Cable）代表端口侧进风，冷风从线缆侧吹向电源侧。用户可以根据机柜的冷热通道布局，选择不同风向的型号，确保散热效率。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | MSB7800-ES2F |
| 端口与速率 | 36 x 100Gb/s QSFP28 |
| 聚合吞吐量 | 7.2Tb/s |
| CPU | Intel Celeron 1047UE 双核 |
| 系统内存/存储 | 4GB DDR3 RAM / 16GB SSD |
| 管理软件 | MLNX-OS (内部管理) |
| 电源配置 | 1+1 冗余, 热插拔, 80+ 金级认证 |
| 冷却选项 | 前后风向, 热插拔风扇; 本型号为 P2C (端口侧进风) |
| 管理端口 | 1x RJ45, 1x RS232 (Console), 1x USB |
| 物理规格 | 高 43.6mm, 宽 433.2mm, 深 590.6mm, 重 11.978Kg |
| 工作环境 | 0°C 到 45°C; 湿度 10% 到 85% (非冷凝); 海拔 3200m |
| 合规认证 | CE, FCC, VCCI, RoHS, cTUVus, 等 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MSB7800-ES2F | IB 2代 100Gb/s 1U 交换机, 36口, AC电源, 标准深度, P2C 风向, 滑轨套件 | 内部管理, 端口侧进风 |
| MSB7800-ES2R | IB 2代 100Gb/s 1U 交换机, 36口, AC电源, 标准深度, C2P 风向, 滑轨套件 | 内部管理, 线缆侧进风 |
| MSB7880-ES2F | IB 2代 100Gb/s 1U 路由器, 36口, AC电源, 标准深度, P2C 风向, 滑轨套件 | 路由器功能, 端口侧进风 |
| MSB7880-ES2R | IB 2代 100Gb/s 1U 路由器, 36口, AC电源, 标准深度, C2P 风向, 滑轨套件 | 路由器功能, 线缆侧进风 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MSB7800-ES2F 主要用于哪些场景？
A: 这款100G InfiniBand交换机常见于高性能计算（HPC）、AI训练集群以及需要低延迟、高带宽的数据中心，常作为Leaf层（接入层）的设备使用。
Q: 这款交换机的“P2C”风向是什么意思？
A: “P2C” 是 Port-to-Cable 的缩写，表示气流方向是从端口侧吹向电源线缆侧，也就是从机器前方（端口面板）吸入冷风，从后方排出热风。这在标准的前后通风机柜中比较常见。
Q: MSB7800-ES2F 和 MSB7880-ES2R 的主要区别是什么？
A: 主要区别在于功能与风向。MSB7800系列是交换机，而MSB7880是路由器。型号后缀“F”代表 P2C (端口进风)，“R”代表 C2P (线缆进风)，您需要根据机柜的散热布局选择正确的风向型号。
Q: 是否支持远程管理和监控？
A: 支持。它本身可以通过MLNX-OS进行本地管理，同时也完全兼容NVIDIA UFM（Unified Fabric Manager）平台，能够实现对大规模InfiniBand网络的集中式监控、管理和预防性维护。
