产品概述

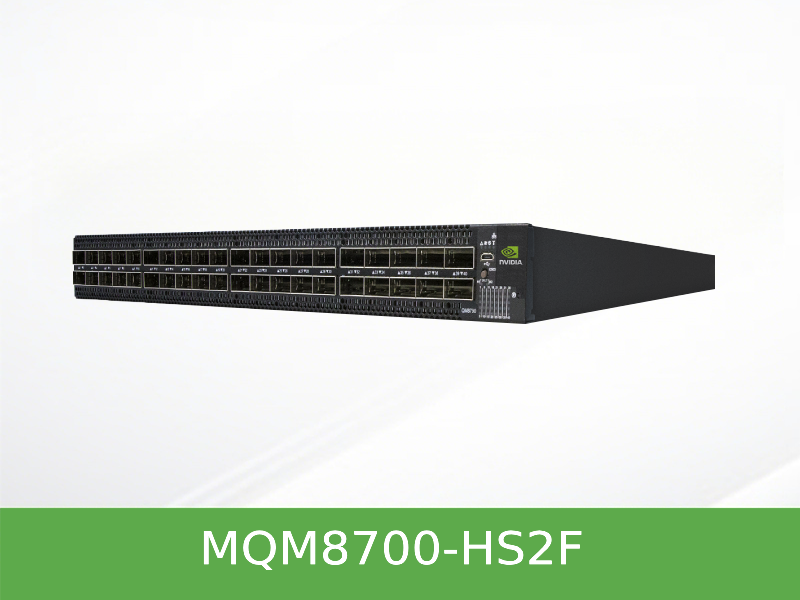

MQM8700-HS2F 是 NVIDIA Quantum 系列中的一款 200G InfiniBand 交换机，专为需要高密度端口和灵活管理的 HPC、AI 数据中心设计。它提供 40 个 QSFP56 端口，支持 16Tb/s 的无阻塞交换容量。该型号内置子网管理器，开箱即可独立管理最多 2000 个节点，并通过 MLNX-OS 提供 CLI、WebUI 等多种管理接口。它支持将 200G 端口拆分为两个 100G 端口，实现 80 个 100G 接口的高密度部署。MQM8700-HS2F 采用 P2C 气流方向（电源侧进风，端口侧出风），适合标准冷通道布局的机柜环境。
主要特征
- SHARP 网内计算加速 — 硬件支持 NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol 技术，可在数据包转发过程中完成 MPI、NCCL 等集合通信的归约操作，有效降低服务器 CPU 负担，加速分布式训练任务。
- 板载子网管理器 — 内置子网管理器开箱即用，支持自动配置最多 2000 个节点，简化了小型到中型集群的部署和运维，无需额外配置外部管理服务器。
- 双密度端口拆分 — 支持 200Gb/s 到 100Gb/s 的端口拆分模式。在 100G 速率下，单台设备可提供 80 个端口，提升网络 radix，优化 Fat-Tree、DragonFly+ 等拓扑结构，降低组网成本。
- 高级拥塞控制与自适应路由 — 集成静态路由、自适应路由和拥塞控制机制，可自动感知链路负载并避开拥塞点，保证高负载下网络带宽的稳定性和有效利用率。
规格明细
| Feature | Specification |
|---|---|
| 端口与线速 | 200Gb/s 每端口；40端口非阻塞，聚合吞吐量16Tb/s |
| 端口拆分能力 | 支持200Gb/s拆分为2个100Gb/s端口 |
| 连接器类型 | QSFP56 (支持无源/有源铜缆、有源光缆、光模块) |
| 管理方式 | 内置子网管理器 (支持2000节点)，MLNX-OS (CLI, WebUI, SNMP, JSON) |
| CPU/内存 | Broadwell ComEx D-1508 2.2GHz 双核 / 8GB |
| 管理接口 | 1x RJ45 (带外管理), 1x RS232串行控制台, 1x micro USB |
| 电源模块 | 2个热插拔电源，输入100-127VAC / 200-240VAC，80 PLUS Gold+认证 |
| 气流方向 | P2C (电源侧进风，端口侧出风) |
| 物理尺寸 (HxWxD) | 43.6 mm x 433.2 mm x 590.6 mm |
| 整机重量 | 12.48 kg (双电源安装时) |
| 工作环境 | 0°C 至 40°C；10% 至 85% 湿度，无冷凝；海拔3200m |
| 非工作环境 | -40°C 至 70°C；10% 至 90% 湿度，无冷凝 |
| 安全与排放 | CE, FCC, VCCI, ICES, RCMS, RoHS |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MQM8700-HS2F | 200Gb/s InfiniBand交换机，40 QSFP56端口，双AC电源，x86双核，标准深度，P2C气流，含导轨 | 内置管理 (MLNX-OS，板载子网管理器)，P2C风向，适合标准冷通道布局 |
| MQM8700-HS2R | 200Gb/s InfiniBand交换机，40 QSFP56端口，双AC电源，x86双核，标准深度，C2P气流，含导轨 | 内置管理，C2P风向，适合机柜后部出风的热通道设计 |
| MQM8790-HS2F | 200Gb/s InfiniBand交换机，40 QSFP56端口，双AC电源，x86双核，标准深度，P2C气流，含导轨 | 外部管理 (需UFM)，P2C风向 |
| MQM8790-HS2R | 200Gb/s InfiniBand交换机，40 QSFP56端口，双AC电源，x86双核，标准深度，C2P气流，含导轨 | 外部管理，C2P风向 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MQM8700-HS2F 和 MQM8790-HS2F 在管理方式上有什么区别？我们团队规模中等，没有专门的 UFM 平台，应该选哪个？
A: MQM8700-HS2F 属于“内置管理型”200G InfiniBand 交换机。它板载了子网管理器，支持 MLNX-OS 系统，您可以通过 WebUI 直接登录配置，开箱即可管理最多 2000 个节点，非常适合需要独立管理网络的中小型团队。而 MQM8790-HS2F 是“外部管理型”，本身不带管理功能，必须配合 NVIDIA UFM 平台使用。如果您没有部署 UFM 的计划，建议选择 MQM8700-HS2F。
Q: MQM8700-HS2F 是否支持端口拆分？能否兼容现有的 100G ConnectX-5 网卡？
A: 支持。MQM8700-HS2F 具备端口拆分功能，可以将 200Gb/s 端口拆分为两个 100Gb/s 端口使用，实现 80 个 100G 接口的高密度部署。PDF 资料显示该系列向后兼容上一代产品，搭配 ConnectX-5 100G 网卡时，只需将对应端口配置为 100G 模式即可正常通信。
Q: “P2C”气流方向具体指什么？安装时需要注意什么？
A: “P2C”是“Power to Connector”的缩写，表示气流从电源侧流向连接器侧，即电源侧进风、端口侧出风。这种风向适合标准冷通道布局：机柜前部应为冷通道（出风侧），后部为热通道（进风侧）。安装前请确认机柜的气流组织与此匹配，以保证散热效果。如果您的机柜气流方向相反（后进前出），可以选择型号 MQM8700-HS2R（C2P风向）。
Q: 保修期多久？包装内是否包含安装导轨？
A: MQM8700-HS2F 享受 NVIDIA 提供的 1 年硬件质保。根据订购信息（OPN），该型号包含 rail kit（安装导轨），方便直接上架。具体 RMA 流程可联系供应商或 NVIDIA 官方售后支持。
