产品详情
产品型号MQM8700-HS2F
交换机类型NVIDIA Quantum 200Gb/s InfiniBand 智能交换机
端口配置40 个 QSFP56 端口
吞吐量16 Tb/s 非阻塞聚合数据吞吐量
管理方式内置托管 (板载子网管理器)
airflow 风向P2C (端口侧进风)

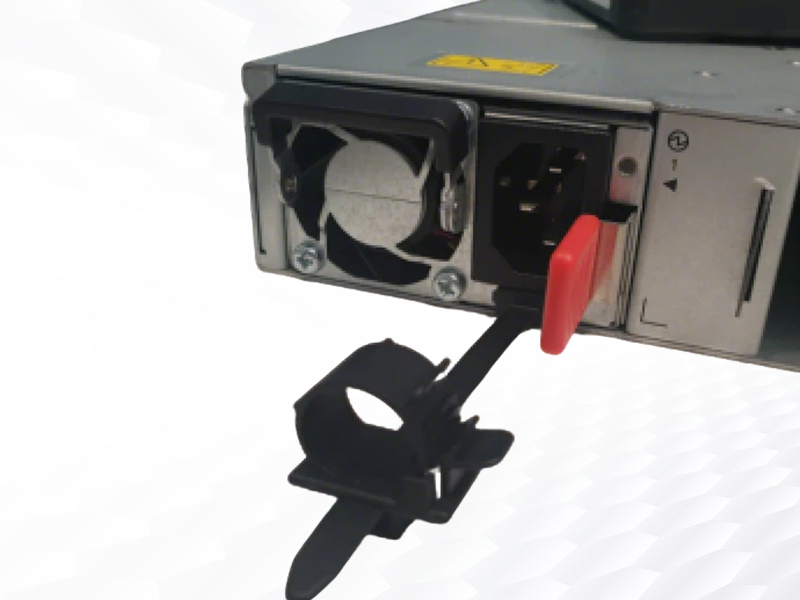

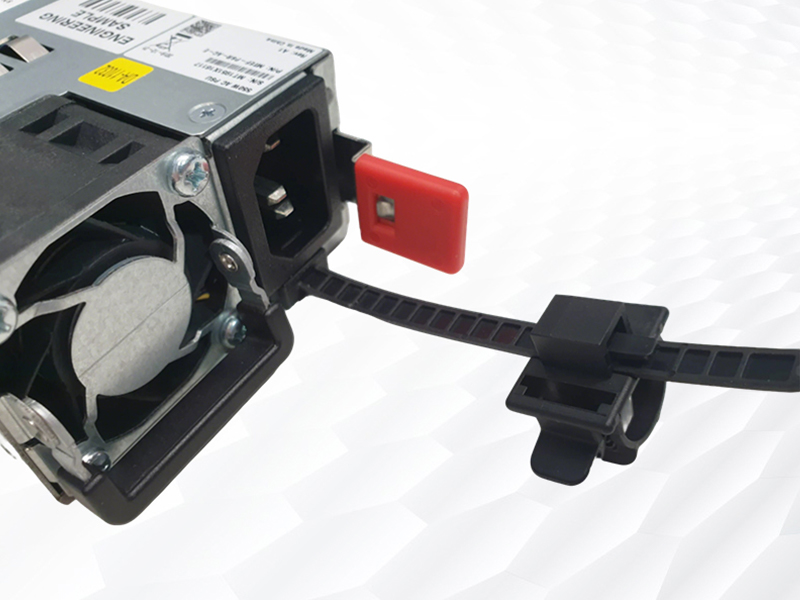

电源2 个 (1+1 冗余与热插拔) 80 Gold+ 认证
尺寸 (高×宽×深)43.6 mm × 433.2 mm × 590.6 mm
重量12.48 kg (含 2 PSU)
保修1 年
产品概述
NVIDIA Quantum QM8700-HS2F 是一款面向高性能计算和人工智能数据中心的 200G InfiniBand 固定配置交换机。它支持 40 个 200Gb/s 的 QSFP56 端口，或通过端口拆分实现 80 个 100Gb/s 端口，提供高达 16Tb/s 的非阻塞吞吐量。这款 200G InfiniBand 交换机采用 x86 双核处理器与 8GB 内存，板载子网管理器支持最多 2,000 节点开箱即用，满足 HPC、AI 训练和云应用对网络带宽与延迟的严苛要求。
主要特征

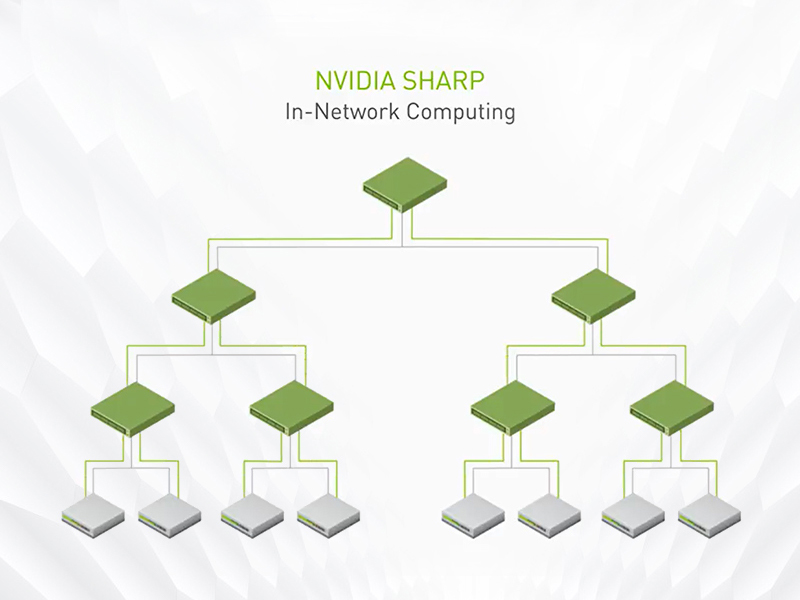

- In-Network 计算加速 — 支持 NVIDIA SHARP 技术，通过嵌入式硬件在交换机内部处理数据，加速 MPI、SHMEM 和 NCCL 等通信框架中的归约操作，有效提升机器学习等应用的性能。
- 高密度端口与灵活拓扑 — 支持将 200Gb/s 端口拆分为 100Gb/s 端口以增加密度，适用于双密度机柜。兼容 Fat Tree、DragonFly+、多维 Torus 等多种网络拓扑，简化网络设计。
- 智能网络优化 — 集成静态路由、自适应路由、拥塞控制和 QoS 功能，消除热点，最大化有效带宽，构建高效的计算集群。
- 内置托管与兼容性 — 板载子网管理器简化了网络部署与管理，同时向后兼容上一代 InfiniBand 设备，保护现有投资。
规格明细
| Feature | Specification |
|---|---|
| 端口与速率 | 40 个 QSFP56 端口，支持 200Gb/s；或 80 个 100Gb/s 端口 |
| 交换机基数 | 40 个非阻塞端口 |
| 聚合吞吐量 | 16 Tb/s |
| CPU | Broadwell ComEx D-1508 2.2GHz (x86 双核) |
| 系统内存 | 单通道 8GB |
| 管理接口 | 1x RJ45, 1x 控制台 (RS232), 1x micro USB |
| 电源规格 | 1+1 冗余与热插拔, 输入范围: 100-127VAC / 200-240VAC |
| 软件 | MLNX-OS (CLI, WebUI, SNMP, JSON 管理) |

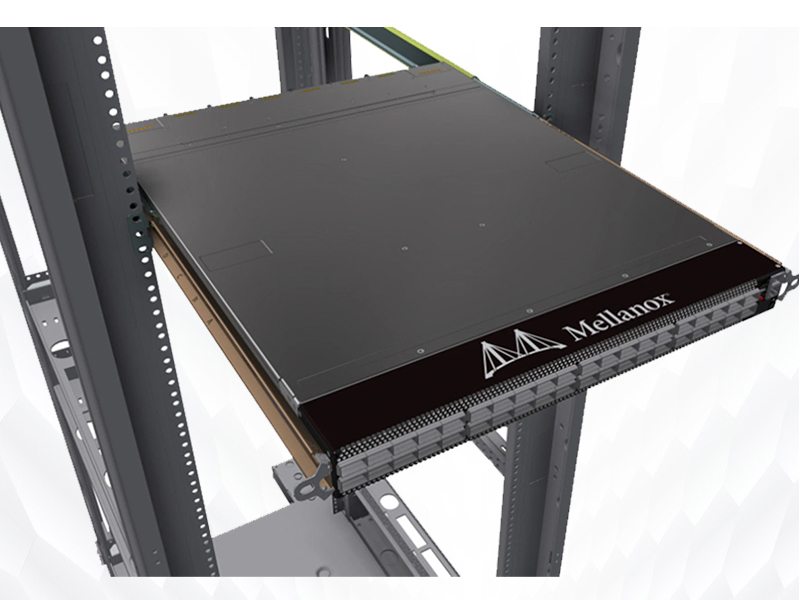

| 安装方式 | 1U 机架安装, 带导轨套件 |
| 工作温度 | 0°C 至 40°C |
| 非工作温度 | -40°C 至 70°C |
| 工作湿度 | 10% 至 85% (非冷凝) |
| 电磁兼容性 (排放) | CE, FCC, VCCI, ICES, RCMS |
| 安全与环保 | RoHS 认证 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MQM8700-HS2F | NVIDIA Quantum 200Gb/s IB 交换机, 40 QSFP56 端口, 双电源 (AC), x86 双核, 标准纵深, P2C 风向, 导轨套件 | 内置托管 (板载子网管理器), 支持 2,000 节点 |
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s IB 交换机, 40 QSFP56 端口, 双电源 (AC), x86 双核, 标准纵深, C2P 风向, 导轨套件 | 内置托管, C2P 风向 (连接器侧进风) |
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s IB 交换机, 40 QSFP56 端口, 双电源 (AC), 非托管, x86 双核, 标准纵深, P2C 风向, 导轨套件 | 非托管, 需配合 Unified Fabric Manager (UFM) 平台使用 |
| MQM8790-HS2R | NVIDIA Quantum 200Gb/s IB 交换机, 40 QSFP56 端口, 双电源 (AC), 非托管, x86 双核, 标准纵深, C2P 风向, 导轨套件 | 非托管, C2P 风向 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MQM8700-HS2F 和 MQM8790-HS2F 的主要区别是什么？
A: MQM8700-HS2F 是“内置托管”型号，板载子网管理器支持最多 2,000 节点，适合独立快速部署；MQM8790-HS2F 是“非托管”型号，推荐使用 NVIDIA UFM 平台进行更集中的大规模网络运维。
Q: 这款交换机能兼容现有的 100Gb/s 设备吗？
A: 可以。QM8700 系列支持将 200Gb/s 端口拆分为两个独立的 100Gb/s 端口运行，并且向后兼容上一代 InfiniBand 设备，方便整合到现有网络中。
Q: 在数据中心部署时，工作环境要求是什么？
A: 交换机的工作温度范围为 0°C 至 40°C，工作湿度为 10% 至 85%（非冷凝），最高工作海拔为 3,200 米。MQM8700-HS2F 为 P2C 风向（端口侧进风），需确保机柜气流方向匹配。
Q: 保修期是多久？是否包含电源和风扇？
A: 标准保修期为 1 年，涵盖整机硬件，包括电源和风扇模组，享受 NVIDIA 官方售后支持。
