产品详情
| 型号名 | QM8700-HS2F / QM8700-HS2R QM8790-HS2F / QM8790-HS2R |
端口类型 | 40 x QSFP56 (200Gb/s) 或拆分为80 x 100Gb/s |
| 吞吐量 | 16 Tb/s 无阻塞聚合吞吐量 | CPU | Broadwell ComEx D-1508 2.2GHz 双核 |
| 操作系统 | MLNX-OS (QM8700) / 外部管理 (QM8790) | 设备高度 | 1U (1.7英寸 / 43.6mm) |
| 支持速率 | 200Gb/s (4‑lane) 或 100Gb/s (2‑lane) | 风向 | P2C (端口到电源) 或 C2P (电源到端口) 具体见型号 |
| 系统内存 | 8GB 单通道 | 管理方式 | QM8700：板载子网管理器 (CLI, WebUI, SNMP, JSON) QM8790：通过 Nvidia UFM 平台 |
| 尺寸 (高×宽×深) | 43.6 x 433.2 x 590.6 mm | 保修 | 1年原厂保修 |
产品概述

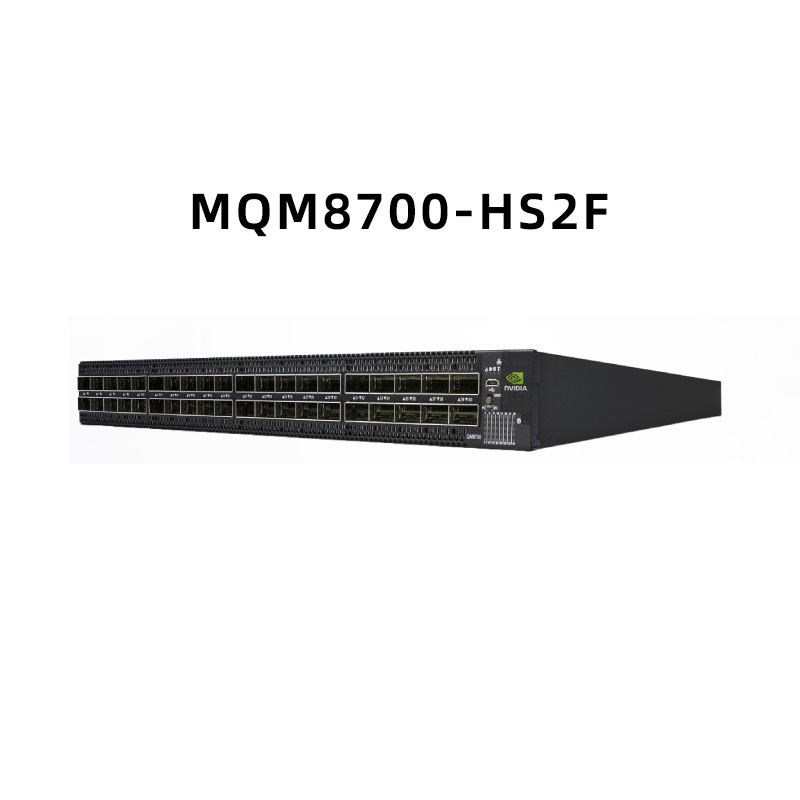

NVIDIA Quantum QM8700 系列 200Gb/s InfiniBand 智能交换机专为高性能计算、人工智能、云及存储基础架构设计。QM8700 和 QM8790 提供 40 个 QSFP56 端口，支持 200Gb/s 无阻塞吞吐量 (总计 16 Tb/s)，也可拆分出 80 个 100Gb/s 端口，实现双密度端口扩展。基于 NVIDIA 在线计算加速(SHARP)技术，硬件嵌入式引擎可在数据遍历网络时聚合归约，使 MPI、SHMEM、NCCL 等集合通信获得数量级性能提升。交换机支持多种现代拓扑（Fat Tree、DragonFly+、Torus），向后兼容上一代 InfiniBand，并以 MLNX-OS 或 UFM 平台实现灵活管理，为任何规模的数据中心提供极低延迟与卓越能效。
核心特性
- SHARP 在网计算加速：内建 NVIDIA 可扩展分层聚合规约协议引擎，将集合操作卸载到交换机硬件，减少服务器端数据处理，AI 和 HPC 框架性能提升一个数量级。
- 双密度 100Gb/s 端口：每个 200Gb/s QSFP56 端口可拆分为两个独立的 100Gb/s 端口，实现高达 80 个 100Gb/s 接口，大幅提高机架顶交换机密度并优化拓扑成本。
- 先进拥塞控制与路由：支持静态路由、自适应路由、拥塞控制和 QoS，消除热点，最大化有效带宽，为 DragonFly+ 等多维拓扑提供高性能保障。
- 智能管理及部署：QM8700 集成板路子网管理器（支持 2000 节点开箱即用），提供 CLI/WebUI/SNMP/JSON 接口；QM8790 可配合 NVIDIA UFM 平台实现主动运维与能效优化。
- 能效与绿色设计：80 Plus Gold+ 及 ENERGY STAR 认证电源，端口部分利用时可进一步降低功耗，助力数据中心降低 OPEX，实现最佳性能功耗比。
- 广泛的兼容性：向后兼容 InfiniBand 前代产品，与 ConnectX-6 适配卡无缝协作，支持多种电缆与光模块（被动/主动铜缆、光纤）。
规格明细
| Feature | Specification |
|---|---|
| 产品型号 | QM8700-HS2x (管理型) / QM8790-HS2x (外部管理) |
| 端口配置 | 40 个 QSFP56 端口，可拆分 80 个 100Gb/s 端口 |
| 聚合吞吐量 | 16 Tb/s (无阻塞) |
| 交换机基数 | 40 个 200Gb/s 端口 (非阻塞) |
| 管理方式 | QM8700: 板载子网管理器 (2000节点)，CLI/WebUI/SNMP/JSON QM8790: 通过 NVIDIA UFM 平台 |
| 气流方向 | HS2F: P2C (端口侧进风) / HS2R: C2P (电源侧进风) |
| 电源供应 | 1+1 冗余热插拔，100-127VAC / 200-240VAC，80Plus Gold+ |
| 系统内存 / CPU | 8GB DDR4 / Broadwell ComEx D-1508 2.2GHz 双核 |
| 尺寸 (高×宽×深) | 43.6 mm × 433.2 mm × 590.6 mm |
| 重量 | 1 PSU: 11.4kg ; 2 PSU: 12.48kg |
| 工作环境 | 0°C 至 40°C；湿度 10%~85% 非冷凝；海拔 ≤3200m |
| 保修 | 1 年硬件 (标准) |
| 合规性 | CE, FCC, VCCI, ICES, RCMS, RoHS |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MQM8700-HS2F | NVIDIA Quantum 200Gb/s InfiniBand 交换机，40 QSFP56 端口，双AC电源，x86双核，标准深度，P2C (端口到电源) 风道，滑轨套件 | 板载管理 (MLNX-OS)，P2C 风向前进风/后出风 |
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s InfiniBand 交换机，40 QSFP56 端口，双AC电源，x86双核，标准深度，C2P (电源到端口) 风道，滑轨套件 | 板载管理 (MLNX-OS)，C2P 风向后进风/前出风 |
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand 交换机，40 QSFP56 端口，双AC电源，无板载管理 (Unmanaged)，标准深度，P2C风道，滑轨套件 | 外部管理(UFM)，P2C 风道，适合集中管理环境 |
| MQM8790-HS2R | NVIDIA Quantum 200Gb/s InfiniBand 交换机，40 QSFP56 端口，双AC电源，无板载管理 (Unmanaged)，标准深度，C2P风道，滑轨套件 | 外部管理(UFM)，C2P 风道，兼容热通道封闭机柜 |
服务与支持
免费方案设计
根据客户应用场景提供网络架构建议与配置指导。选型报价
快速响应，提供详细的配置清单与商务报价。现场调试
专业工程师支持现场安装与初期调优服务。原厂质保
1 年硬件保修，享受 NVIDIA 官方售后支持。常见问题
QM8700 和 QM8790 的主要管理差异是什么？
QM8700 集成板载子网管理器，可独立管理最多 2000 节点，支持 CLI、WebUI、SNMP、JSON 接口；QM8790 为“无管理”型，需配合 NVIDIA UFM 平台实现集中监控与运维，适合需要统一运维的大型或超大型数据中心。
200Gb/s 端口能否直接使用 100Gb/s 光模块或线缆？
可以。QSFP56 端口向下兼容，可拆分模式可将一个 200Gb/s 端口(4 lanes) 变为两个 100Gb/s 端口(2 lanes)，使用对应的 100Gb/s 无源/有源电缆或光学模块，无需更换硬件。
风向后缀 HS2F 与 HS2R 分别代表什么，如何选择？
HS2F 表示 P2C (Port-to-Connector) 风向，即气流从端口侧进风、从电源侧出风；HS2R 表示 C2P (Connector-to-Port) 风向，气流从电源侧进风、从端口侧出风。根据机柜散热设计选择，通常冷热通道隔离场景需匹配对应风向。
是否支持 100Gb/s 双密度部署后仍保持全线速？
是的，QM8700 交换矩阵设计为非阻塞架构，当使用 80 个 100Gb/s 端口时，每个端口均可实现 100Gb/s 双向线速转发，聚合带宽仍为 16 Tb/s。
注：与 NVIDIA 产品相关的图片或视频（完整或部分）的版权均归 NVIDIA Corporation 所有。
