产品详情
型号名MQM9700-NS2F
端口类型64 端口 400Gb/s InfiniBand (32 OSFP)
吞吐量51.2 Tb/s 聚合双向 / 66.5 Bpps
CPUx86 Coffee Lake i3
操作系统MLNX-OS
设备高度1U (43.6 mm)
支持速率400Gb/s (NDR) / 200Gb/s (端口拆分)
风向前进风 (P2C) — power-to-connector
系统内存8GB DDR4 SO-DIMM (2666 MT/s)
管理方式板载子网管理器 (managed)
尺寸 (高x宽x深)43.6 x 438 x 660.4 mm
保修1 年
产品概述
NVIDIA Quantum-2 MQM9700-NS2F 是一款基于 NDR 400Gb/s 技术的 InfiniBand 智能交换机，在 1U 标准机箱内提供 64 个 400Gb/s 端口，聚合双向吞吐量高达 51.2Tb/s，包处理能力超过 66.5Bpps。该型号集成板载子网管理器，可独立管理最多 2000 节点，并内置第三代 SHARP (SHARPv3) 网络计算引擎，将 AI 加速能力提升 32 倍。同时融合 RDMA、自适应路由、服务质量 (QoS) 和自我修复网络等先进特性，为 HPC、AI 训练、超大规模分析等极端负载提供极低延迟和高可扩展性。采用前进风 (P2C) 设计，支持胖树、DragonFly+、多维 Torus 等多种拓扑，并向后兼容上一代 InfiniBand 设备。
主要特征
- 超高端口密度与吞吐量 — 1U 空间提供 64 个 400Gb/s 端口，非阻塞架构总吞吐量达 51.2Tb/s，满足大规模并行计算对网络带宽的极致需求。

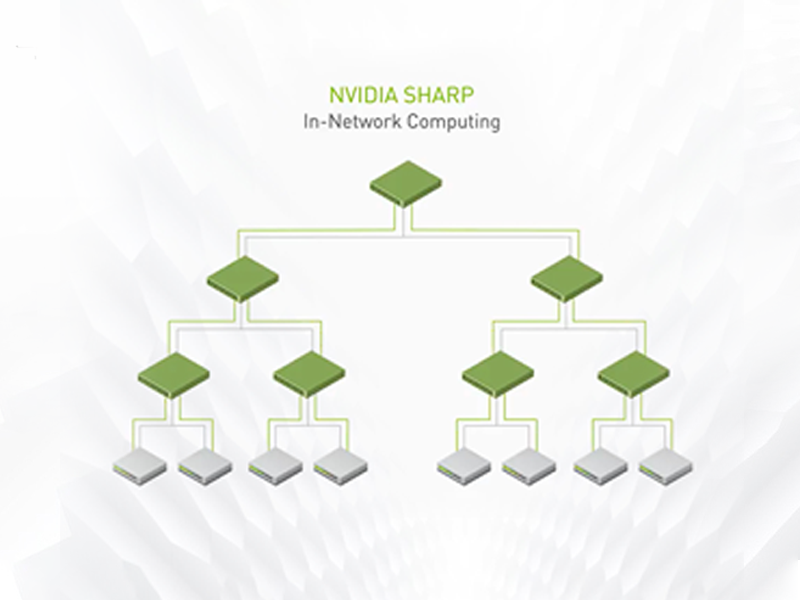

- SHARPv3 网络计算 — 第三代 NVIDIA 可扩展分层聚合归约协议，将 AI 训练中的通信开销降低 32 倍，显著提升应用运行效率。
- 智能端口拆分 (Port Split) — 支持将 400Gb/s OSFP 端口拆分为两个独立的 200Gb/s 端口，实现 128 个 200G 接口，优化胖树等拓扑的成本与密度。
- 板载子网管理器 — 集成内部子网管理器，支持 ≤2000 节点，简化部署与运维，提供 CLI、WebUI、SNMP、JSON 管理接口。
- 丰富的拓扑支持与兼容性 — 支持 Fat Tree、SlimFly、DragonFly+、多维 Torus 等多种网络架构，并向后兼容 HDR/EDR 等上一代 InfiniBand 设备。
- 高可靠性设计 — 具备自我修复网络、增强虚拟通道 (VL) 及拥塞控制，保证关键业务应用吞吐与可用性。
规格明细
| 性能参数 | 400Gb/s 每端口，64 个非阻塞端口，总吞吐量 51.2Tb/s，包转发率 66.5Bpps |
| 端口配置 | 32 个 OSFP 连接器（支持 400G 或拆分 200G） |
| CPU / 内存 / 存储 | x86 Coffee Lake i3 / 8GB DDR4 2666 MT/s / 16GB M.2 SATA SSD |
| 管理接口 | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| 电源 | 1+1 冗余热插拔，200-240Vac，80+ Gold，ENERGY STAR 认证 |
| 散热 | 热插拔风扇模块，前进风 (P2C) 风向 |
| 物理规格 | 高度 43.6 mm (1.7 in)，宽度 438 mm (17.0 in)，深度 660.4 mm (26.0 in)，重量 14.5 kg |
| 工作环境 | 温度 0°C 至 40°C，湿度 10%~85% 非冷凝，海拔 ≤3050m |
| 非工作环境 | 温度 -40°C 至 70°C，湿度 10%~90% 非冷凝 |
| 安全与合规 | CE, FCC, VCCI, ICES, RCM (EMC)；RoHS, CB, cTUVus, CE, CU (安全) |
| 软件 | MLNX-OS |
| 保修 | 1 年 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MQM9700-NS2F | 64 端口 400Gb/s，32 OSFP，managed，前进风 (P2C) | 板载子网管理器，支持 ≤2000 节点，前向气流 |
| MQM9700-NS2R | 64 端口 400Gb/s，32 OSFP，managed，后进风 (C2P) | 板载子网管理器，后向气流 |

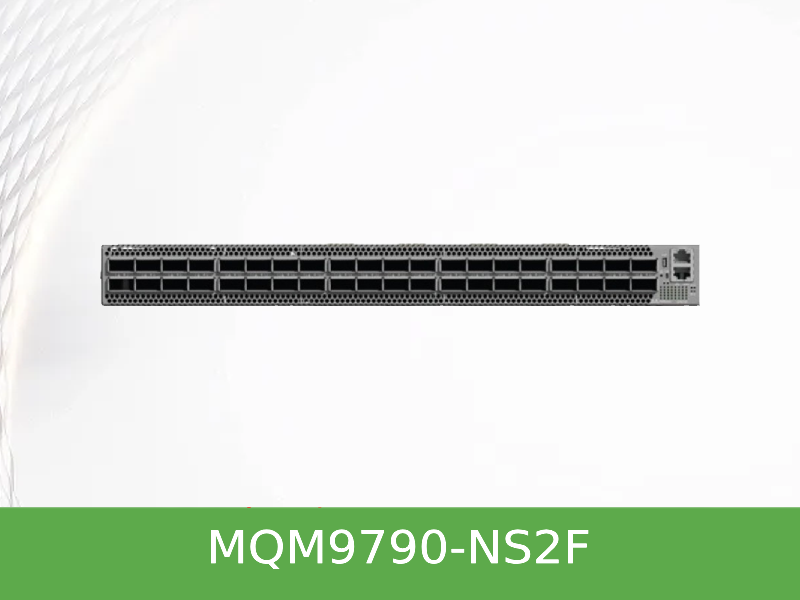

| MQM9790-NS2F | 64 端口 400Gb/s，32 OSFP，unmanaged，前进风 (P2C) | 无内部子网管理器，需配合 UFM，前向气流 |
| MQM9790-NS2R | 64 端口 400Gb/s，32 OSFP，unmanaged，后进风 (C2P) | 无内部子网管理器，需配合 UFM，后向气流 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MQM9700-NS2F 支持的最大节点规模是多少？
A: 该型号集成板载子网管理器，可支持最多 2000 个节点，适合中小规模部署或作为大型集群的独立管理单元。
Q: 如何实现 128 个 200Gb/s 端口？
A: 通过 NVIDIA 端口拆分技术，将每个 OSFP 物理端口配置为两个独立的 200Gb/s 逻辑端口，从而在 32 个 OSFP 接口上获得 128 个 200G 端口，适用于两层胖树等拓扑。
Q: MQM9700-NS2F 支持哪些管理接口？
A: 支持命令行 (CLI)、WebUI、SNMP 以及 JSON 接口，便于集成到自动化运维体系中。
Q: SHARPv3 技术如何提升 AI 性能？
A: SHARPv3 将归约操作卸载到交换机上，在数据流经网络时完成部分聚合计算，减少节点间数据移动，使 AI 加速能力比上一代提高 32 倍。
