产品概述

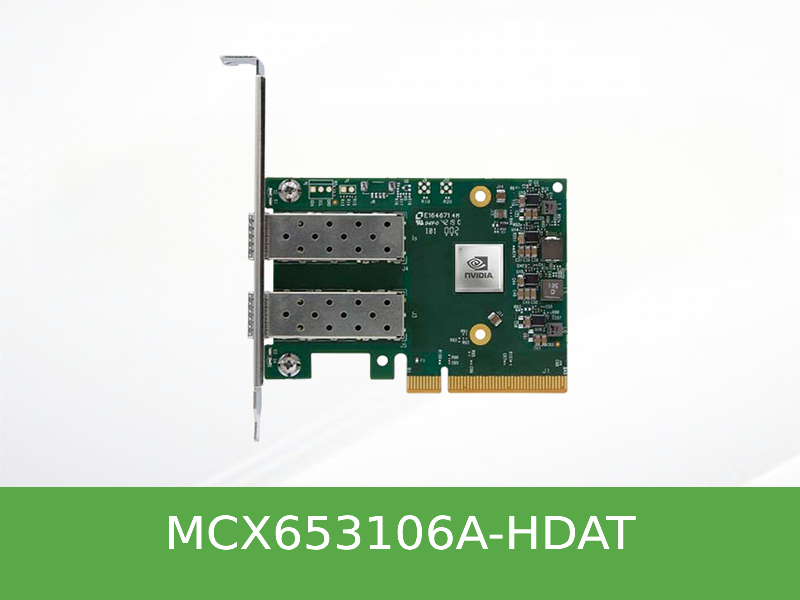

MCX653106A-HDAT 属于 NVIDIA ConnectX-6 系列 InfiniBand 智能网卡，适用于需要高吞吐量和低延迟的高性能计算、AI 训练和云数据中心环境。该卡提供双端口 200Gb/s 连接能力，不仅支持 InfiniBand 和以太网双协议，还内置了 NVIDIA In-Network Computing 加速引擎，可将集合通信操作卸载至网络，减少 CPU 负载并提升应用性能。
MCX653106A-HDAT 支持 PCIe Gen 4.0，可满足现代服务器平台的高带宽需求。其硬件层面的块级加密功能（AES-XTS 256/512-bit）为数据安全提供了保障，同时支持 NVMe over Fabrics 卸载，优化存储访问效率。
主要特征
- 双端口 200Gb/s 连接 — 每个端口均支持 200Gb/s InfiniBand 或以太网，满足高性能应用对网络带宽的苛刻要求。同时向下兼容低速速率，确保与现有基础设施的平滑对接。
- 板载硬件加密引擎 — 支持 XTS-AES 256/512-bit 块级加密，将加密/解密操作从 CPU 卸载到网卡，降低延迟和 CPU 占用。支持 FIPS 合规性要求，适用于需要数据保护的多租户环境。
- 智能网络计算加速 — 集成 MPI Tag Matching、Rendezvous 卸载等 In-Network Computing 功能，优化大规模并行计算任务的通信效率，有助于提升 HPC 集群的整体扩展性。
- 存储协议卸载支持 — 支持 NVMe over Fabrics 目标端和发起端卸载，以及 T10-DIF 签名操作，降低存储访问延迟，适合构建高性能 NVMe-oF 存储阵列。
- 全面的虚拟化卸载 — 借助 ASAP2 技术，提供 SR-IOV 虚拟功能，支持 Open vSwitch 卸载，可降低虚拟化环境中的网络延迟并提高吞吐量。
规格明细
| Feature | Specification |
|---|---|
| 型号 | MCX653106A-HDAT |
| 外形 | PCIe 半高立式 |
| 网络端口 | 2x QSFP56 |
| InfiniBand 速率 | 200Gb/s, 100Gb/s 及以下 |
| 以太网速率 | 200/100/50/40/25/10/1GbE |
| 主机接口 | PCIe Gen 4.0/3.0 x16 |
| 最大消息率 | 215 million 消息/秒 |
| CPU 卸载 | RDMA (RoCE), NVMe-oF, TCP/UDP stateless, OVS offload |
| 加密 | 块级 XTS-AES (256/512-bit key) |
| 散热方向 | [-] |
| 管理 | NC-SI, MCTP, PLDM for Monitor/Firmware Update |
| 远程启动 | InfiniBand, iSCSI, PXE, UEFI |
| 兼容性 | InfiniBand 交换机 (200Gb/s), 以太网交换机 (200Gb/s) |
| 尺寸 (L x H) | 167.65mm x 68.90mm (不含支架) |
| 重量 | [-] |
| 保修 | 1 年硬件保修 |
同系型号
| Orderable Part Number (OPN) | Description | Key Differentiator |
|---|---|---|
| MCX653106A-HDAT | 双端口 200Gb/s, PCIe 4.0 x16 | 标准双端口配置，适用于主流 HPC 和 AI 集群 |
| MCX653105A-HDAT | 单端口 200Gb/s, PCIe 4.0 x16 | 单端口设计，适用于带宽要求稍低或特定拓扑场景 |
| MCX654106A-HCAT | 双端口 200Gb/s, Socket Direct | 支持 NVIDIA Socket Direct，优化双路服务器性能 |
| MCX683105AN-HDAT | 单端口 200Gb/s, 基于 ConnectX-6 DE | 为 HPC 应用优化的 ConnectX-6 DE 增强型 |
服务与支持
- 免费方案设计 — 根据客户应用场景提供网络架构建议与配置指导。
- 选型报价 — 快速响应，提供详细的配置清单与商务报价。
- 现场调试 — 专业工程师支持现场安装与初期调优服务。
- 原厂质保 — 1 年硬件保修，享受 NVIDIA 官方售后支持。
常见问题 (FAQ)
Q: MCX653106A-HDAT 与 MCX653105A-HDAT 的主要区别是什么？
A: 两款均基于 ConnectX-6 芯片。MCX653106A-HDAT 提供 2 个 QSFP56 端口，支持双端口 200Gb/s 连接；而 MCX653105A-HDAT 为单端口设计。如果您需要连接两个不同的网络分区，或者需要实现双网卡冗余绑定，双端口型号会更适合。
Q: 该卡是否支持同时使用 InfiniBand 和以太网？
A: 可以。MCX653106A-HDAT 的每个端口均支持 InfiniBand 和以太网协议，但每个端口在特定时刻只能运行一种协议。用户可以根据连接的交换机类型，为两个端口分别配置为 IB 或 Ethernet，实现协议分离或构建混合网络。
Q: 部署 MCX653106A-HDAT 需要怎样的散热条件？
A: 该卡为标准半高 PCIe 卡，依赖服务器机箱的系统风流进行被动散热。建议安装在具有良好前后风道的服务器插槽中，并确保环境温度在设备工作范围内（具体请参考服务器整体散热设计）。
Q: 在 NVMe-oF 环境中，该网卡能带来什么好处？
A: ConnectX-6 系列支持 NVMe-oF 卸载，包括目标端和发起端的硬件卸载功能，可以将 NVMe 命令封装和解析、数据传输等操作从主机 CPU 卸载到网卡，从而降低存储延迟，释放 CPU 资源用于应用处理，提升整体存储系统的性能。
